TM 605 Coriolisova sila

zotrvačná alebo zdanlivá sila
interferencia rotačného pohybu s translačným pohybom
vizualizácia Coriolisovho silového efektu

1 experimentálna jednotka
1 sada nástrojov
1 sada inštruktážneho materiálu

vizualizácia Coriolisovho silového efektu
rotačný referenčný systém
vodný prúd ako pohybujúca sa hmota

voliteľné

WP 300.09 Laboratórny vozík

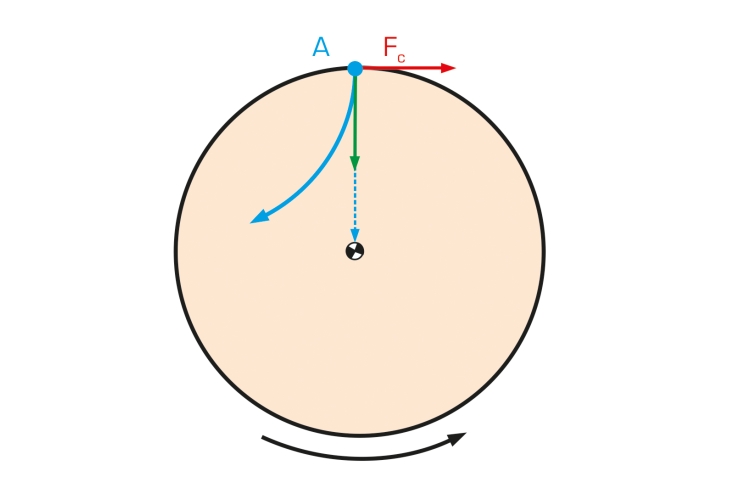

Keď sa hmota pohybuje vzhľadom na referenčný systém v rámci rotujúceho referenčného systému, tento pohyb sa vychýli. Toto vychýlenie je spôsobené Coriolisovou silou, zdanlivou alebo zotrvačnou silou. Coriolisova sila hrá kľúčovú úlohu v meteorológii a fyzickej oceánografii, pretože v dôsledku rotácie Zeme ovplyvňuje prúdenie vzduchu a vody.

V strojárstve sa Coriolisova sila vyskytuje, keď rotačný pohyb interferuje s ďalším pohybom toho istého objektu. To sa môže vyskytnúť napríklad v žeriavoch, prevodovkách alebo robotoch.

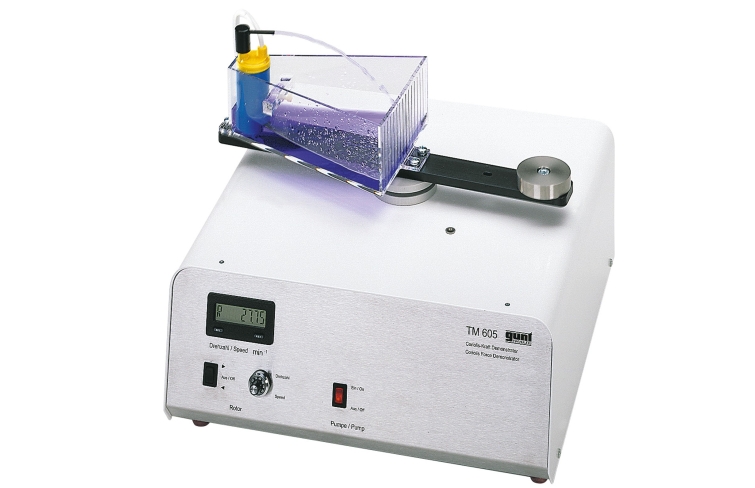

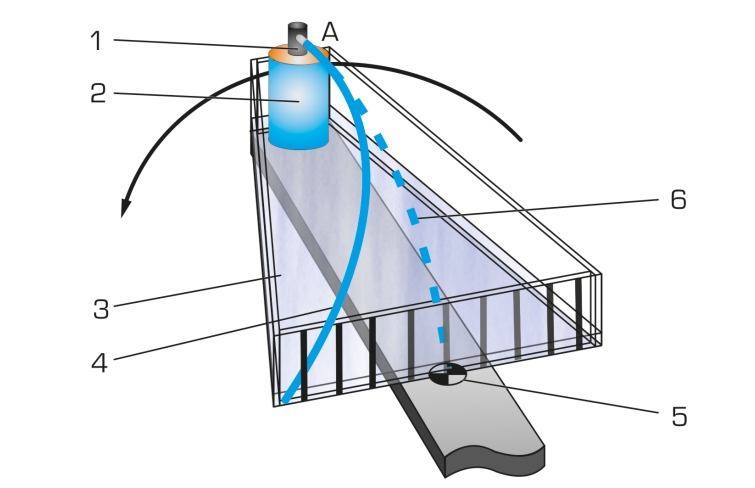

Experimentálna jednotka TM 605 je navrhnutá tak, aby jasne demonštrovala účinok Coriolisovej sily v rotačnom referenčnom systéme. Priehľadná nádrž na vodu s ponorným čerpadlom je umiestnená na otočnom ramene a následne otáčaná. V rámci rotačného referenčného systému čerpadlo vytvára vodný prúd v radiálnom smere. V závislosti od prietoku čerpadla alebo rýchlosti vody, ako aj rýchlosti a smeru otáčania je prúd vody viditeľne vychýlený Coriolisovou silou. Mieru vychýlenia je možné určiť pomocou stupnice na nádrži na vodu. Rýchlosť je plynule nastaviteľná, elektronicky riadená a digitálne zobrazovaná.

Objednávacie číslo: 040.60500

Špecifikácia

vizualizácia Coriolisovho silového efektu
otočný referenčný rám pozostávajúci z priehľadnej vodnej nádrže s ponorným čerpadlom na otočnom ramene
vychýlenie vodného prúdu v radiálnom smere v závislosti od rýchlosti a smeru otáčania
stupnica na odčítanie vychýlenia vodného prúdu
uzavretý vodný okruh
snímač rýchlosti s digitálnym displejom
