TM 630 Gyroskop

experimentálne overenie gyroskopických zákonov
oboznámenie sa s tromi gyroskopickými osami
výpočet gyroskopických momentov
skúmať vplyv precesie

1 experimentálna jednotka
1 sada nástrojov
1 sada inštruktážneho materiálu

vlastnosti riadeného gyroskopu
efekt precesie

voliteľné

WP 300.09 Laboratórny vozík

Gyroskop sa používa v letectve a kozmickom priemysle na stabilizáciu polohy alebo ako navigačný nástroj pri takzvanej inerciálnej navigácii. Základným prvkom gyroskopu je rýchlo rotujúca hmota. Voľný gyroskop má tendenciu udržiavať polohu svojej rotačnej osi v priestore nezávisle od gravitácie. Táto vlastnosť sa využíva v umelom horizonte v lietadle. Ak je gyroskop namontovaný v kardanovom závese, označuje sa ako riadený gyroskop. Ak sila pôsobí na vedený gyroskop kolmo na os otáčania, gyroskop pôsobí momentom: gyroskopickým momentom. Rotácia kolmá na os rotácie je známa ako precesia. Gyroskop má teda tri osi: os rotácie (os rotácie), os precesie (os výstupu) a os gyroskopického efektu, ktorý spúšťa gyroskopický moment (os vstupu). Všetky sú na seba kolmé.

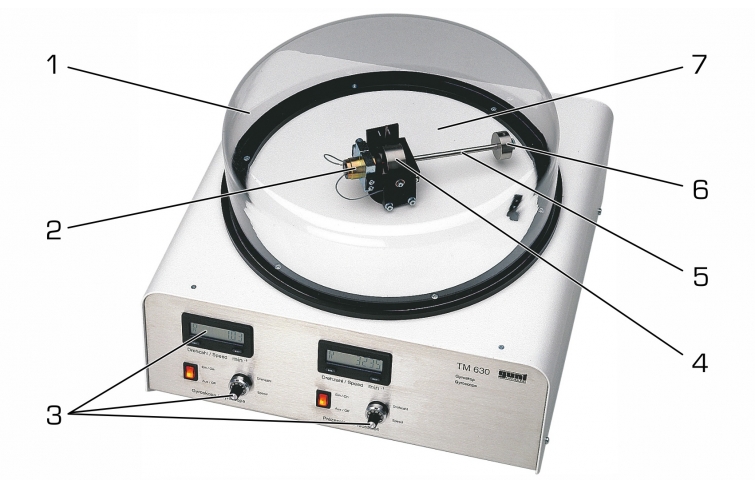

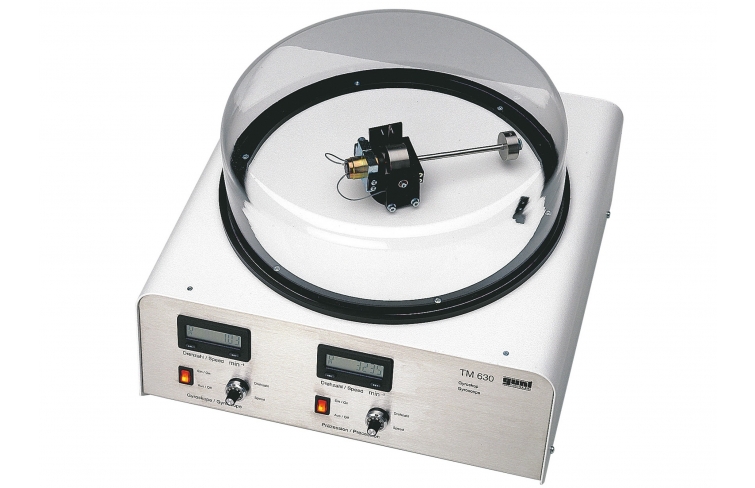

Jednotka TM 630 demonštruje vlastnosti riadených gyroskopov. Momenty spôsobené precesiou možno experimentálne určiť.

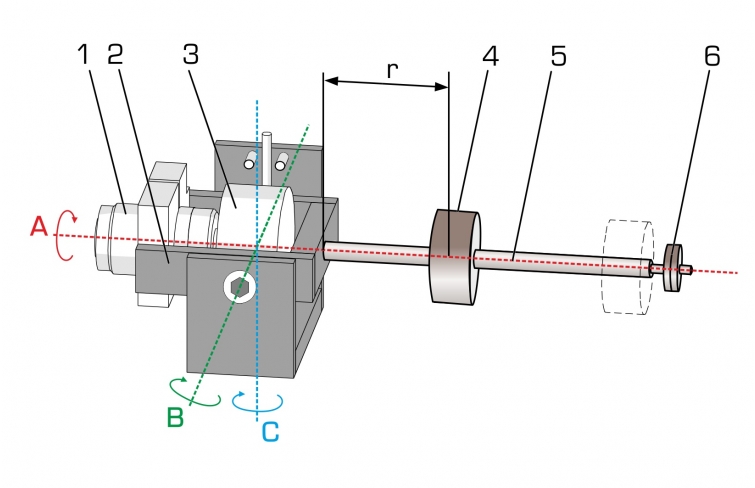

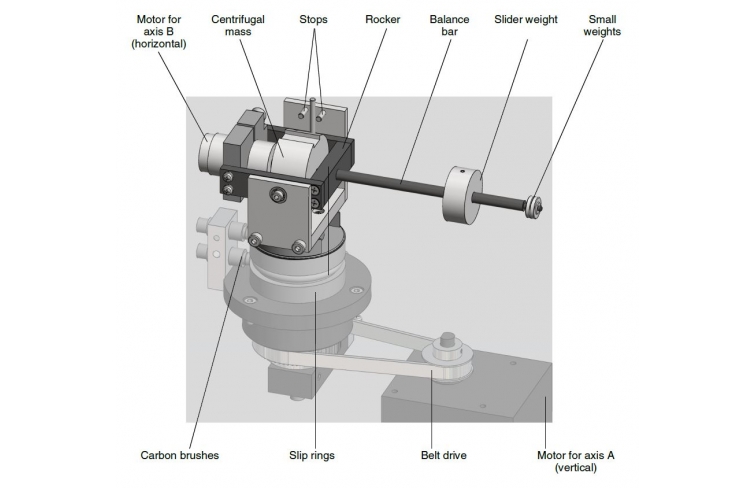

Gyroskop sa skladá z hmoty zotrvačníka, ktorý je poháňaný vysokou rýchlosťou elektromotorom. Gyro koleso je namontované v kardanovom ráme. Rám je možné otáčať okolo zvislej osi pomocou druhého elektromotora. Tým sa vytvorí precesia gyroskopu. Pomocou precesie gyroskop vyvíja moment – gyroskopický moment – okolo horizontálnej osi. Gyroskopický moment spôsobuje vychýlenie vnútorného rámu. Gyroskopický moment je možné určiť pomocou páky a posuvného závažia.

Rýchlosti oboch elektromotorov pre rotáciu a precesiu je možné nastaviť a sú digitálne zobrazené.

Priehľadný ochranný kryt nad otočným ramenom zaisťuje bezpečnosť: prevádzka je možná len vtedy, keď je ochranný kryt správne nasadený.
