HM 250 Základy mechaniky tekutín

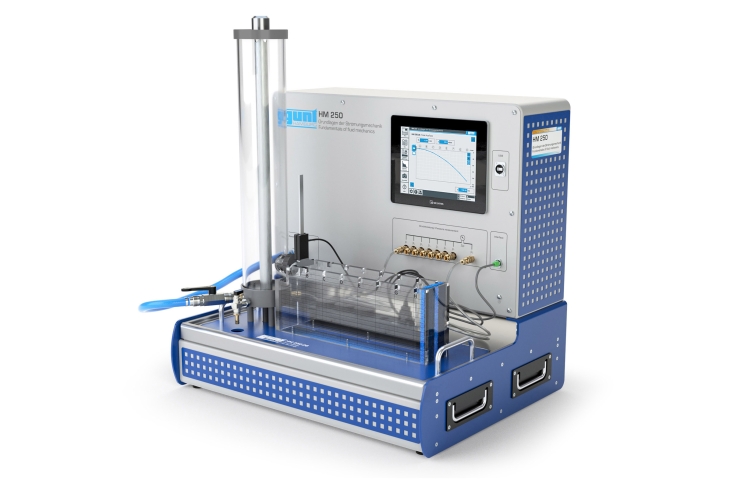

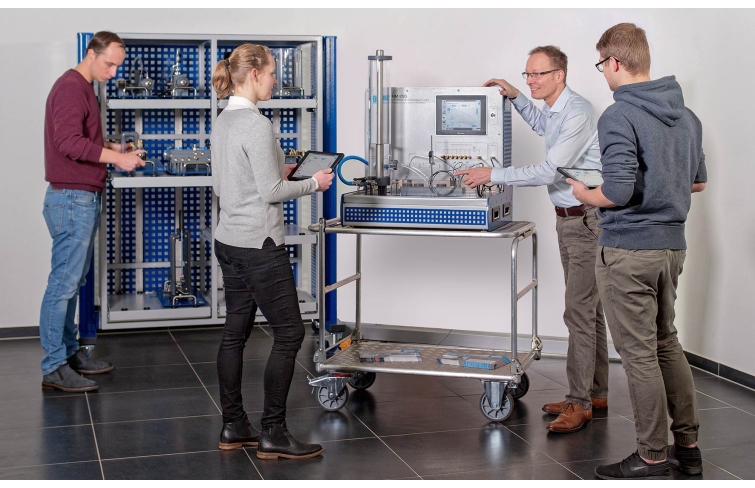

Na obrázku je vľavo základný modul HM 250 a vpravo príslušenstvo HM 250.09, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

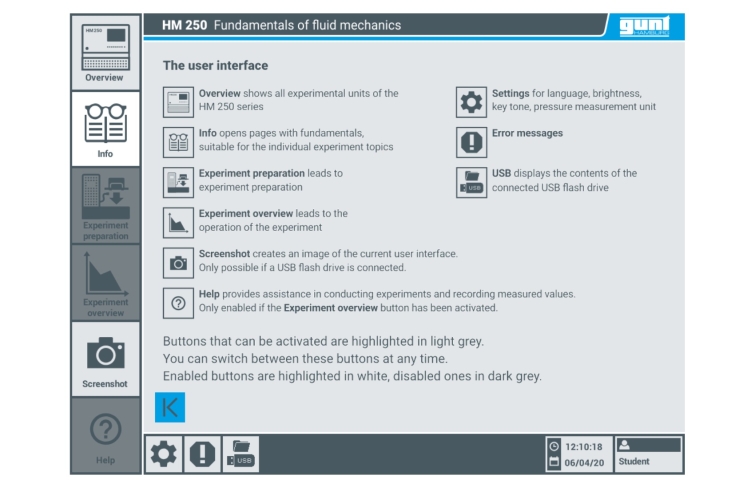

Obsah softvéru GUNT prispôsobený konkrétnemu príslušenstvu s
- info: popis zariadenia a vzdelávací modul s teoretickými základmi
- príprava experimentu: riadené nastavenie experimentu
  a automatické odvzdušnenie experimentálnej časti
- prehľad experimentu: digitálny záznam nameraných hodnôt s grafickým znázornením
- vytváranie snímok obrazovky
- podrobná pomocná funkcia pre vykonávanie experimentov
- prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a snímok obrazovky

zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 10 koncových zariadeniach
- navigácia v menu nezávisle od používateľského rozhrania zobrazeného na dotykovej obrazovke
- rôzne užívateľské úrovne dostupné na koncovom zariadení: na pozorovanie experimentov alebo na obsluhu a kontrolu

1 základný modul
1 sada hadíc
1 sada inštruktážneho materiálu

intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )

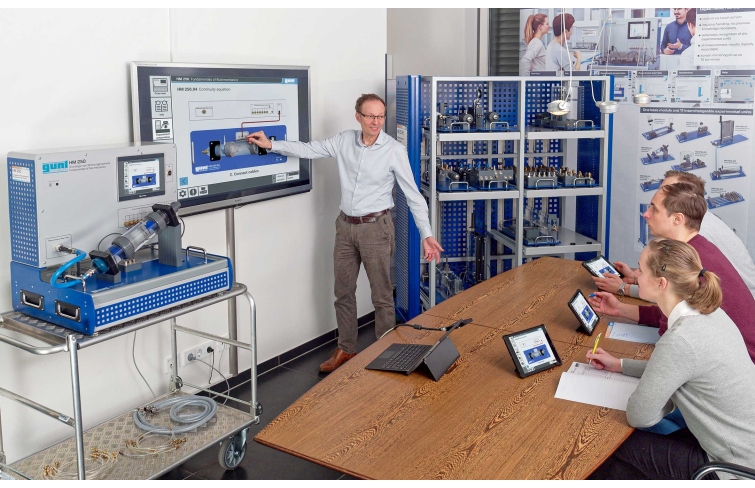

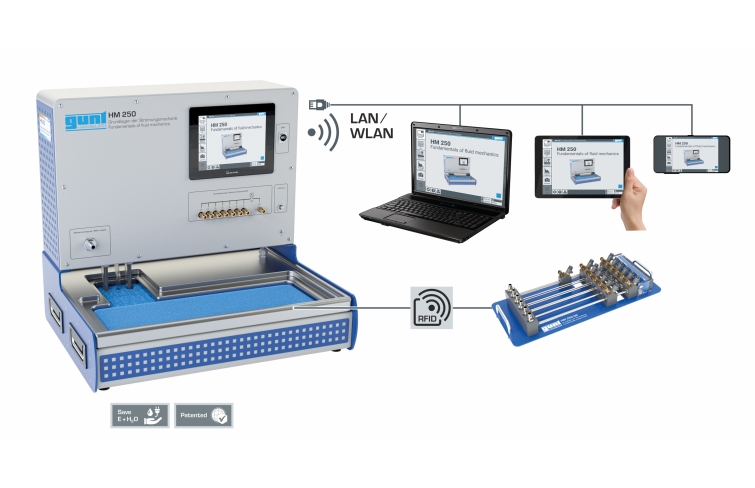

integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
automatická identifikácia príslušenstva pomocou technológie RFID
technika na úsporu vody a energie, úspora miesta

voliteľné

Prúdenie v potrubí
HM 250.01 Vizualizácia prietoku potrubia
HM 250.02 Meranie prietokového profilu
HM 250.03 Vizualizácia prúdnic
Zákony hydrodynamiky
HM 250,04 Rovnica kontinuity
HM 250.05 Meranie prúdových síl

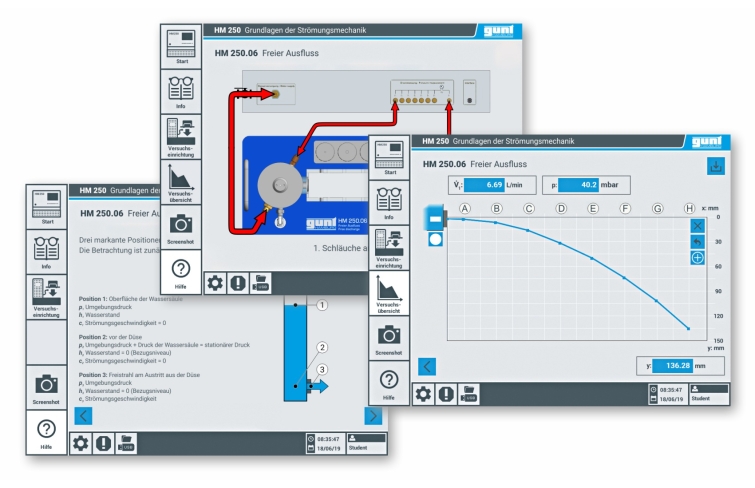

HM 250,06 Voľný výboj
HM 250,07 Bernoulliho princíp
Straty trením
HM 250,08 Straty v potrubných prvkoch
HM 250,09 Základy trenia rúr
HM 250.10 Tlaková krivka pozdĺž vstupnej časti
Prietok s otvoreným kanálom
HM 250.11 Otvorený kanál
Ostatné príslušenstvo

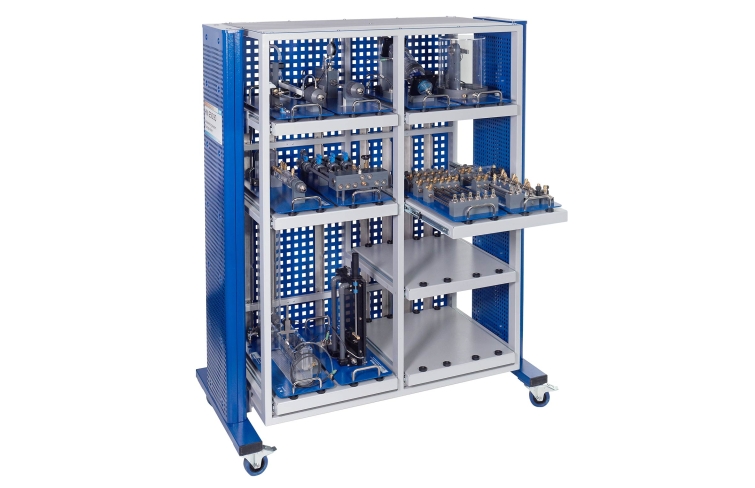

HM 250,90 Laboratórny regál

Séria HM 250 “GUNT Fluid Line” ponúka všestranný experimentálny úvod do základov mechaniky tekutín. Základný modul HM 250 zaisťuje základné napájanie prostredníctvom techniky úspory energie a vody pre každý z jednotlivých experimentov: uzavretý vodný okruh s integrovaným ohrievačom, pracovná doska pre jednotlivé experimentálne jednotky a zber odkvapkávacej vody. Súčasťou sú prípojky na vodné chladenie, ktoré sú napojené na prívod vody, ktorý zabezpečuje laboratórium. Základný modul tiež poskytuje meracie a riadiace zariadenia, ako aj komunikačné systémy.

Široký výber voliteľne dostupného príslušenstva poskytuje úplný kurz základov mechaniky tekutín. Príslušenstvo je jednoducho a bezpečne umiestnené na pracovnej doske základného modulu. Po umiestnení základný modul identifikuje príslušné príslušenstvo pomocou technológie RFID , automaticky vyberie príslušný softvér v PLC a vykoná automatickú konfiguráciu systému.

Experimentálna jednotka sa ovláda pomocou dotykovej obrazovky s intuitívnym užívateľským rozhraním. Zahŕňa riadené experimentálne nastavenie pre pripojenie jednotlivých prvkov príslušenstva, ako aj automatické odvzdušňovanie experimentálnych sekcií a prípojky na meranie tlaku. Okrem toho sú zobrazené vzdelávacie moduly s teoretickými základmi prispôsobenými špecifickým témam príslušenstva. Pre vykonávanie experimentov je k dispozícii podrobná pomocná funkcia, ktorá vizualizuje vykonávanie v jednotlivých krokoch. Namerané hodnoty sú graficky znázornené na používateľskom rozhraní dotykovej obrazovky. Cez USB rozhranie je možné namerané hodnoty preniesť do PC a tam uložiť (napr. cez MS Excel). Pomocou integrovaného smerovača WLAN možno experimentálnu jednotku dodatočne ovládať a ovládať cez jedno koncové zariadenie a používateľské rozhranie je možné zobraziť až na 10 koncových zariadeniach (screen mirroring). Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie.

Objednávacie číslo: 070.25000

Špecifikácia

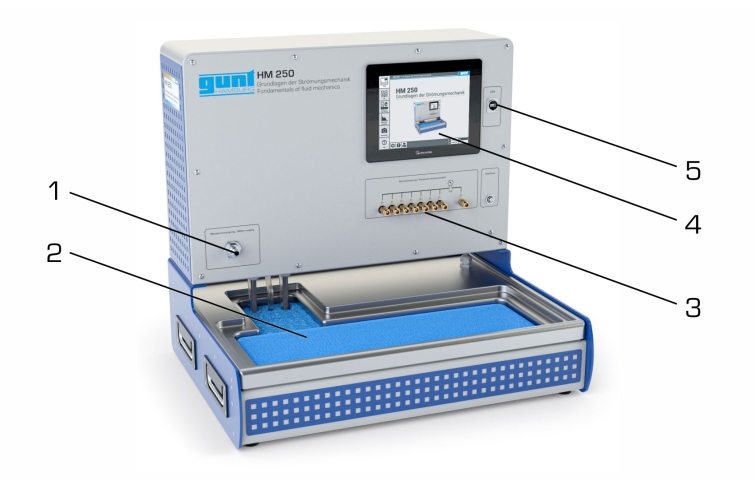

základný modul pre experimentálne usporiadanie základných experimentov v mechanike tekutín
automatická identifikácia a konfigurácia príslušenstva prostredníctvom bezkontaktného, elektronického RFID rozhrania
automatické odvzdušňovanie experimentálnych rezov
riadenie závodu pomocou PLC , ovládanie cez dotykovú obrazovku alebo koncové zariadenie
zrkadlenie obrazovky: možnosť zrkadlenia používateľského rozhrania až na 10 koncových zariadeniach
schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
technológia na úsporu vody a energie, nastavenie šetriace priestor
uzavretý vodný okruh s integrovaným ohrievačom a zásobníkom, ponorným čerpadlom a meracím a regulačným zariadením
zásobná nádrž s penovou vložkou pre upokojenie pohybu vody
k dispozícii prípojky na vodné chladenie, vyžaduje sa prívod vody z laboratória
pracovná doska s vnútorným okrajom pre bezpečné umiestnenie jednotlivých doplnkov a na zachytávanie kvapkajúcej vody
k dispozícii rozsiahle príslušenstvo
