CE 581 Čistička vody 1
- oboznámenie sa so základným princípom jednotkových operácií hĺbková filtrácia, adsorpcia a výmena iónov
- pozorovanie a stanovenie tlakovej straty pri hĺbkovej filtrácii
- vykreslenie prelomových kriviek (adsorpcia)
- porovnanie rôznych adsorpčných materiálov
- oboznámenie sa so základným princípom iónovej výmeny
- zrkadlenie obrazovky: zrkadlenie používateľského rozhrania na koncových zariadeniach
- navigácia v menu nezávisle od používateľského rozhrania zobrazeného na dotykovej obrazovke
- rôzne užívateľské úrovne dostupné na koncovom zariadení: na pozorovanie experimentov alebo na obsluhu a kontrolu
trenažér, zásobovacia jednotka, baliaca jednotka piesku, baliaca jednotka štrku, baliaca jednotka oxidu hlinitého, baliaca jednotka aktívneho uhlia, sada hadíc, softvér GUNT , sada inštruktážneho materiálu
- úprava vody hĺbkovou filtráciou, adsorpciou, iónovou výmenou
- riadenie závodu pomocou integrovaného PLC
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky na ďalších koncových zariadeniach: PC, tablet, smartfón
Hĺbková filtrácia, adsorpcia a iónová výmena sú kľúčovými jednotkovými operáciami pri úprave vody. CE 581 umožňuje demonštrovať tieto tri operácie.
Surová voda je zhora prečerpávaná do štrkového filtra a následne vedená do pieskového filtra. V procese sa zo surovej vody odstraňujú nerozpustné látky. Prefiltrovaná voda potom prúdi do druhého stupňa úpravy. Tam sa rozpustené látky odstraňujú adsorpciou na oxide hlinitom a na aktívnom uhlí. Potom voda prechádza do tretieho stupňa úpravy. V tomto štádiu sú nežiaduce ióny odstránené z vody iónovou výmenou. Najprv sa voda zmäkčí katiónovou výmenou. Voda sa potom odsolí v iónomeniči so zmiešaným lôžkom, ktorý obsahuje katiónové a aniónomeniče.
Samostatná zásobovacia jednotka obsahuje čerpadlá a nádrže na surovú a upravenú vodu. Nádrž na surovú vodu je možné prevzdušňovať. Tým sa zabezpečí premiešanie surovej vody. Umožňuje tiež vyzrážať rozpustené látky (ako je železo) a následne ich filtrovať. K dispozícii je pripojenie na spätné preplachovanie pieskových filtrov.
Meria sa prietok, teplota, vodivosť, diferenčný tlak a tlak v systéme. Vzorky je možné odoberať na všetkých relevantných miestach.
Trenažér je ovládaný PLC cez dotykovú obrazovku. Pomocou integrovaného smerovača je možné trenažér alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení cez WLAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka. Prostredníctvom priameho LAN pripojenia je možné namerané hodnoty preniesť aj do PC, kde ich možno analyzovať pomocou softvéru GUNT .
Objednávacie číslo: 083.58100
Špecifikácia
- 3 jednotkové operácie pri úprave vody: hĺbková filtrácia, adsorpcia, iónová výmena
- štrkový filter, pieskový filter, adsorbér oxidu hlinitého, adsorbér aktívneho uhlia, katex, iónomenič so zmiešaným lôžkom
- samostatná zásobovacia jednotka s nádržami na surovú a upravenú vodu
- nádrž na surovú vodu s možnosťou prevzdušňovania
- štrkový filter a pieskový filter s meraním diferenčného tlaku
- meranie prietoku surovej vody
- meranie vodivosti a teploty po každom stupni úpravy
- PLC s dotykovou obrazovkou na ovládanie zariadenia
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 5 koncových zariadeniach
- zber dát cez PLC do internej pamäte, prístup k uloženým nameraným hodnotám cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka
- Softvér GUNT na zber dát cez LAN pod Windows 10
Technické dáta
PLC : Eaton XV-303
Čerpadlo surovej vody: max. prietok: 21 m 3 / h,
max. hlava: 18m
Štrkový filter, pieskový filter a adsorbéry
- Vnútorný Ø: každý 150 mm , výška: každý 650 mm
Nádrž iónového výmenníka
- Ø: každý 240 mm ; výška: každý 410 mm
Nádrže na surovú a upravenú vodu
- kapacita: každý cca. 180L
Meracie rozsahy
- prietok: 0…1300L/h
- tlak: 0…4bar
- diferenčný tlak: 0…2,5 bar
- vodivosť: 0…1000 µS /cm
- teplota: 0…100°C
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
230V, 60Hz, 3 fázy; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1300x800x950mm (napájacia jednotka)
DxŠxV: 1680x800x2140 mm (tréner)
Celková hmotnosť: cca. 330 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odpad, stlačený vzduch (min. 1bar), látky na prípravu surovej vody
Odporúča sa PC s Windows
Objednávacie číslo: 083.58100
![Úprava vody: viacstupňová](/images/wissen_thumbs/312_en-GB.jpg)
![CE 581 Základy úpravy vody](/images/wissen_thumbs/566_en-GB.jpg)
![Úprava vody](/images/wissen_thumbs/387_en-GB.jpg)
![Vzdialené učenie-Zrkadlenie obrazovky: pripojenie, zrkadlenie, získavanie údajov](/images/wissen_thumbs/521_en-GB.jpg)
![Vzdialený softvér pre učenie sa cez sieť: pripojenie pre zariadenia s WLAN routerom](/images/wissen_thumbs/526_en-GB.jpg)

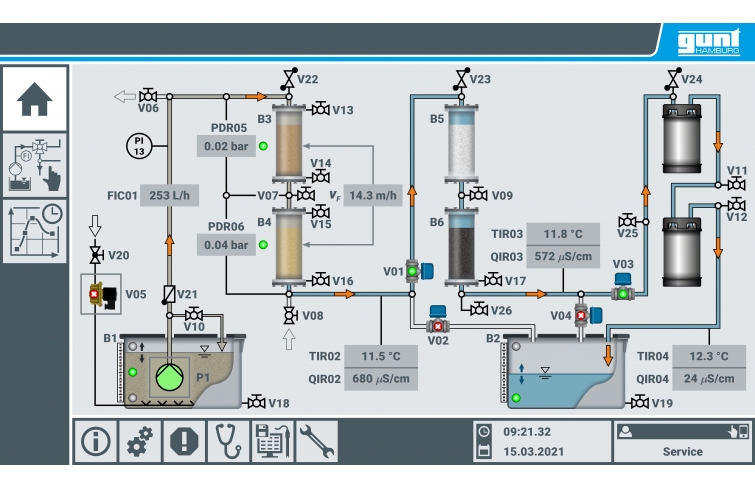

![Používateľské rozhranie na dotykovej obrazovke: uvítacia obrazovka](/images/datasheet/57/CE-581-Water-treatment-plant-1-products_list_small-gunt-57-add_1.png)

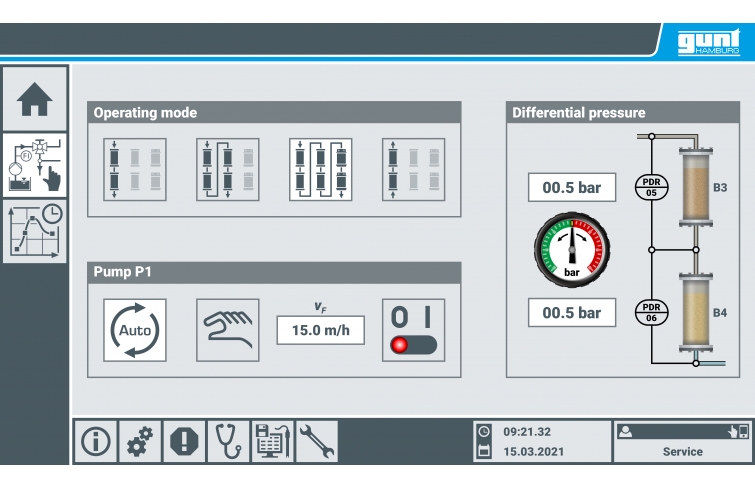

![Používateľské rozhranie na dotykovej obrazovke: prevádzkové nastavenia](/images/datasheet/57/CE-581-Water-treatment-plant-1-products_list_small-gunt-57-add_2.png)

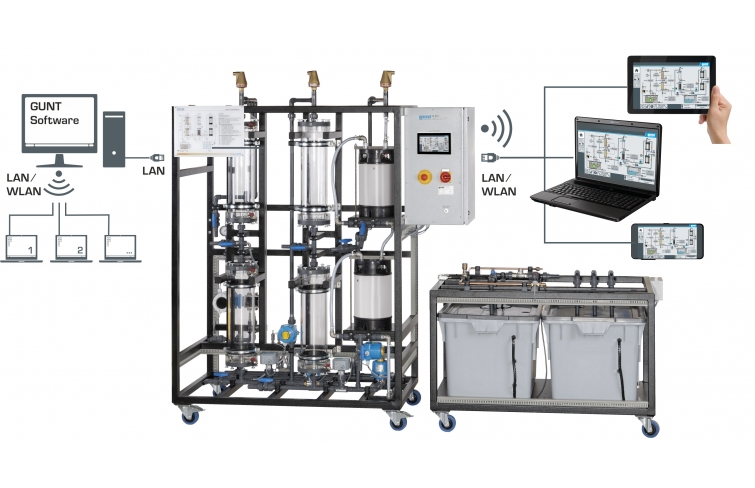

![Obrázok ukazuje podobnú jednotku: trenažér (vľavo) a napájacia jednotka (vpravo), zrkadlenie obrazovky je možné na rôznych koncových zariadeniach](/images/datasheet/57/CE-581-Water-treatment-plant-1-products_list_small-gunt-57-foto_totale.jpg)

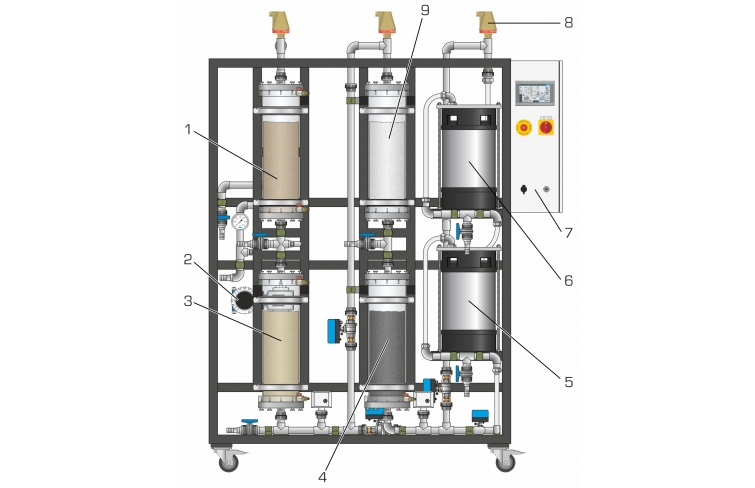

![1 štrkový filter, 2 elektromagnetické snímače prietoku, 3 pieskové filtre, 4 adsorbéry (aktívne uhlie), 5 katiónových výmenníkov, 6 zmiešaných iónových výmenníkov, 7 spínacích skríň, 8 odvzdušňovacích ventilov, 9 adsorbérov (oxid hlinitý)](/images/datasheet/57/CE-581-Water-treatment-plant-1-products_list_small-gunt-57-zeichnung.jpg)

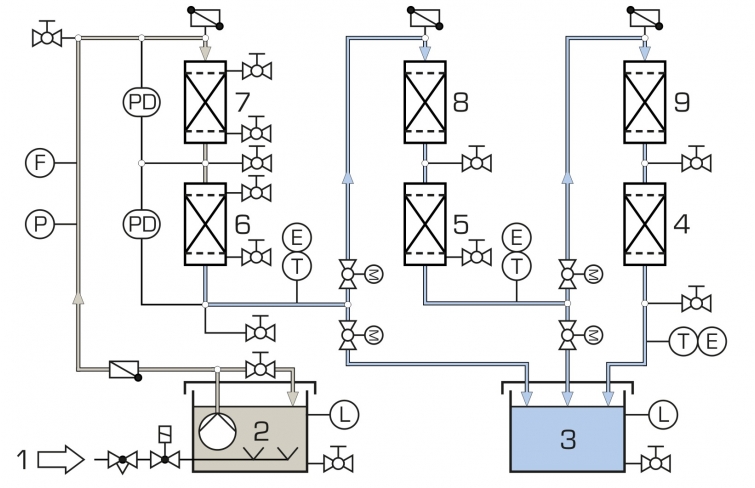

![1 externý prívod stlačeného vzduchu, 2 surová voda, 3 upravená voda, 4 zmiešaný iónový výmenník, 5 adsorbér (aktívne uhlie), 6 pieskový filter, 7 štrkový filter, 8 adsorbér (oxid hlinitý), 9 katiónový výmenník; E vodivosť, F prietok, L hladina, P tlak v systéme, PD diferenčný tlak, T teplota](/images/datasheet/57/CE-581-Water-treatment-plant-1-products_list_small-gunt-57-zeichnung_einzelheit_1.jpg)
