PT 500.04 Počítačový analyzátor vibrácií

PT 500.04 Počítačový analyzátor vibrácií

  • v rámci experimentov v kompletnej sérii PT 500 možno pokryť nasledujúce poznatky:
    • oboznámenie sa s vibračnými signálmi
    • správna aplikácia FFT analýzy
    • meranie rýchlosti, výchylky, rýchlosti a zrýchlenia vibrácií
    • posúdenie stavu vibrácií stroja
    • analýza poškodenia valivých ložísk a ozubených kolies pomocou obalových spektier
    • detekcia trhlín v šachtách pomocou nábehových kriviek a rádovej analýzy
    • meranie nevyvážených vibrácií a vyvažovanie poľa tuhých rotorov v 1 a 2 rovinách

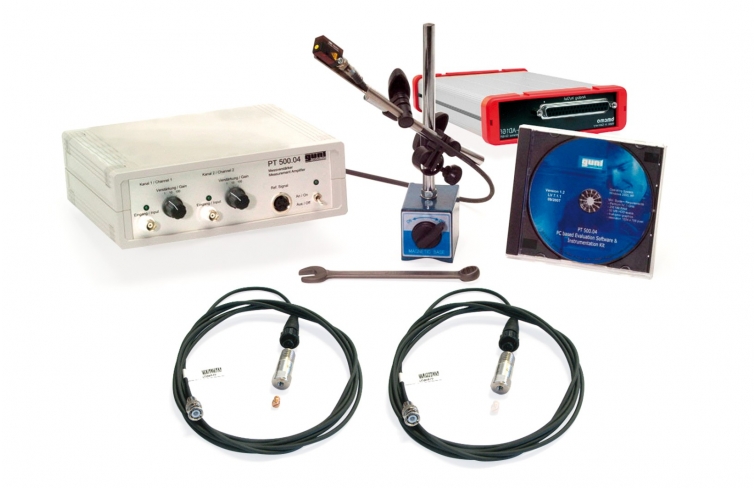

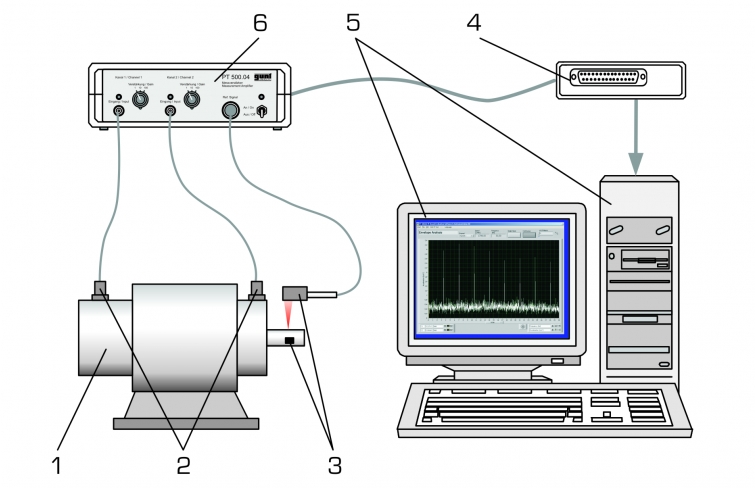

1 merací zosilňovač
2 senzory zrýchlenia
1 snímač rýchlosti s držiakom a reflexnou páskou
1 softvér GUNT + kábel USB
1 USB box + dátový kábel
1 kombinovaný kľúč, AF 13
1 úložný systém s penovou vložkou
1 manuál

  • všestranný, výkonný softvér na analýzu vibrácií
  • podporuje všetky diagnostické experimenty strojov série PT 500
  • vhodné na vyvažovanie rotorov v jednej a dvoch rovinách

Počítačový analyzátor vibrácií bol vyvinutý špeciálne na podporu analýzy strojových diagnostických experimentov série PT 500 . Analyzátor je možné použiť aj v mnohých iných vibračných experimentoch (napríklad TM 150 ).

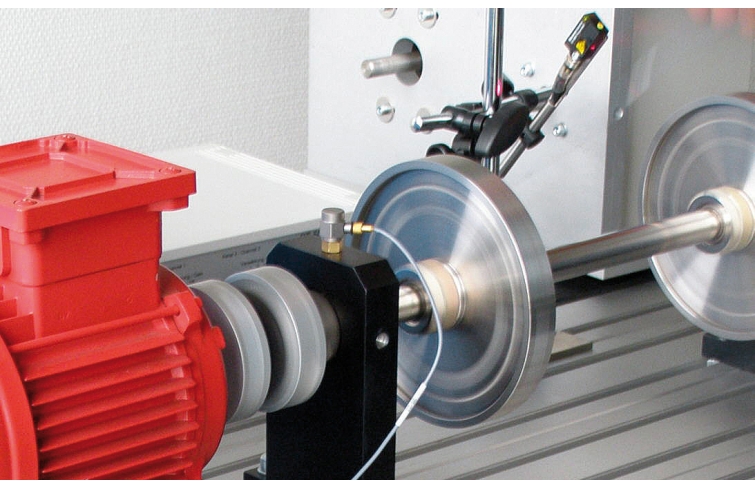

Systém obsahuje dva senzory zrýchlenia, merací zosilňovač s nastaviteľným ziskom, USB box a softvér na analýzu.

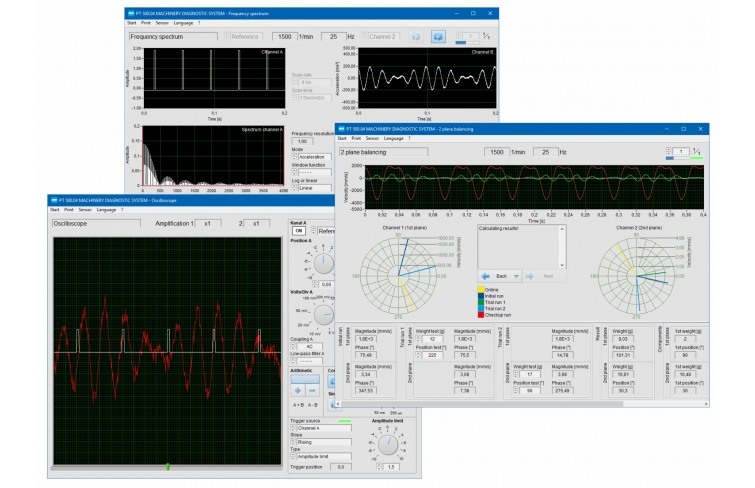

Analytický softvér ponúka nasledujúce funkcie: dvojkanálový osciloskop na vyšetrovanie v časovom rozsahu; dvojkanálový spektrálny analyzátor na skúmanie vo frekvenčnom rozsahu; jednotka na meranie vibrácií; analýza obálky pre nárazové efekty a poškodenie valivých ložísk; pohyblivý filter na zaznamenávanie nábehových kriviek; zobrazenie obežnej dráhy; a vyvažovací modul na vyvažovanie poľa tuhých rotorov v jednej a dvoch rovinách.
Softvér umožňuje použiť rôzne analytické metódy na vibračný signál a porovnať ich z hľadiska ich účinnosti. To umožňuje efektívne odhaliť výhody a nevýhody rôznych techník. Proces vyvažovania je prezentovaný krok za krokom.

Softvér má intuitívne používateľské rozhranie a je veľmi užívateľsky prívetivý. Funkcia online pomocníka poskytuje návod na rôzne funkcie. Výsledky merania je možné vytlačiť.

Dodávané sú káble, držiaky a upevňovacie prvky.

Objednávacie číslo: 052.50004

Špecifikácia
  1. počítačový analyzátor vibrácií na reprezentáciu a vyhodnotenie experimentov s radom PT 500 „Machinery Diagnostic“.
  2. 2 senzory zrýchlenia na zaznamenávanie vychýlenia vibrácií, rýchlosti vibrácií a zrýchlenia
  3. optický snímač na zaznamenávanie rýchlosti
  4. 2-kanálový merací zosilňovač s nastaviteľným ziskom
  5. softvérové vlastnosti: 2-kanálový osciloskop; 2-kanálový FFT analyzátor; obálková analýza; nábehová krivka a analýza poradia; 2-rovinné vyvažovanie poľa
  6. Je možné pripojiť 2 snímače dráhy PT 500.41
  7. vhodné pre všeobecné úlohy merania vibrácií
  8. stohovateľný úložný systém na uloženie komponentov
  9. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Senzory zrýchlenia

  • frekvenčný rozsah: 1…10000 Hz
  • citlivosť: 100mV/g
  • rezonančná frekvencia: 25kHz

Optický snímač rýchlosti

  • snímacia vzdialenosť: 3…150 mm
  • laser triedy II
    • vlnová dĺžka: 650nm

Merací zosilňovač

  • nastaviteľné zosilnenie: x1, x10, x100
  • napájaný 12V DC napájacím zdrojom
  • DxŠxV: 230x220x80 mm

USB box

  • 16x analógový vstup, 2x analógový výstup
  • každý 4x digitálny vstup/výstup


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 600x400x220mm (úložný systém)
Hmotnosť: cca. 6 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 052.50004

Vedomosti
Základné znalosti
Diagnostika strojov Pdf
PT 500,04

Objednávacie číslo: 052.50004
