TM 182 Vibrácie na základoch stroja

TM 182 Vibrácie na základoch stroja

  • oboznámenie sa s javmi vibrácií na strojových základoch
  • upraviť základ pre rôzne budiace sily
  • preskúmať tlmiče vibrácií
  • skúmať vplyv dodatočného tlmenia
  • porovnajte kovové pružiny a gumové pružiny
  • merať a analyzovať vibrácie
  • určiť prevádzkové vibračné režimy

1 tréner
1 vibračný generátor
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

  • vibrácie vznikajúce v dôsledku nerovnováhy

voliteľné

TM 182.01 Piestový kompresor pre TM 182

Neodmysliteľnou súčasťou konštrukcie stroja je redukcia vibrácií. Napríklad elastické nastavenie stroja izolujúce vibrácie zabraňuje prenosu rušivých vibrácií do okolia.

Na jednotke TM 182 je možné na praktickom príklade preštudovať problematiku zakladania strojov a izolácie od vibrácií. Na tento účel sa na pružne uloženom stroji zámerne vytvárajú vibrácie. Meria sa prenos týchto vibrácií na základ. Potom je možné testovať rôzne nastavenia pomocou rôznych pružín a študovať absorbčné účinky pomocou tlmičov vibrácií.

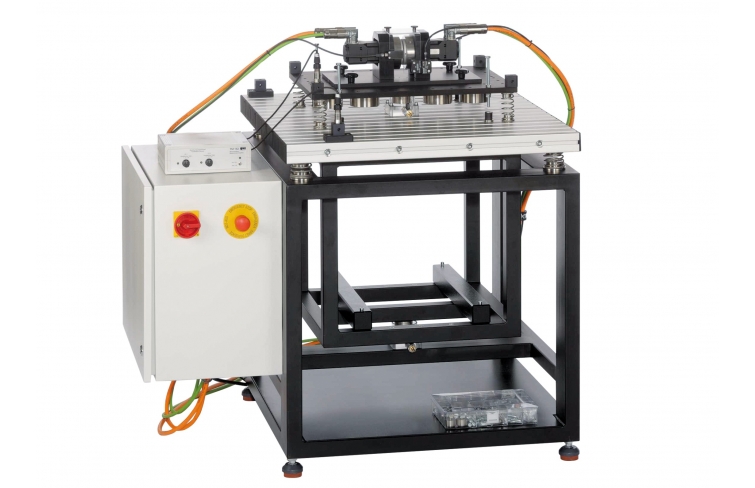

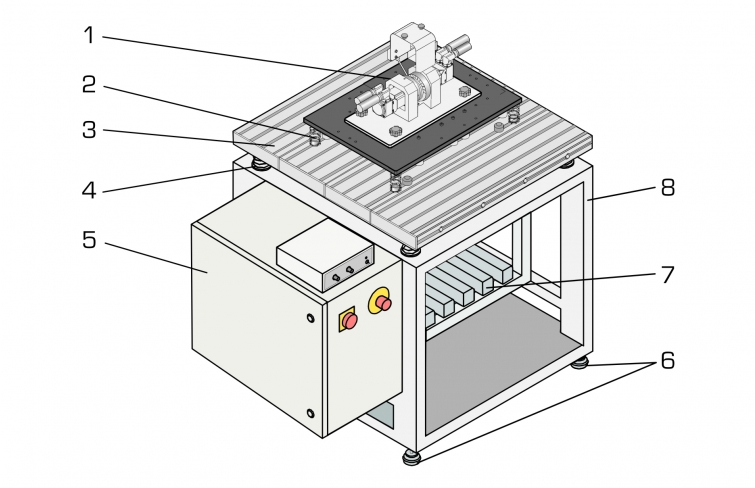

Experimentálna zostava pozostáva zo stroja, základu a rámu. Ako stroj slúži vibračný generátor pozostávajúci z dvoch nezávisle poháňaných sád nevyváženosti. Súpravy nevyváženosti sú poháňané servomotormi, takže je možné generovať akékoľvek budiace sily a smery síl. Alternatívne možno na generovanie vibrácií použiť piestový kompresor ( TM 182.01 ).
Stroj je namontovaný na základe pomocou pružín a tlmičov. Okolie predstavuje základ, na ktorom sa meria účinnosť izolácie vibrácií.

Základ je spojený so skutočným rámom trenažéra pomocou dodatočných vinutých pružín. Táto dvojitá izolácia vibrácií spolu s veľkou hmotnosťou samotného základu zaručuje bezvibráciu v laboratóriu aj za nepriaznivých experimentálnych podmienok. Na ráme je pripevnená spínacia skriňa, v ktorej je umiestnený riadiaci systém, napájanie a zber dát.

Senzory zrýchlenia sa používajú na meranie vychýlenia, rýchlosti a zrýchlenia vibrácií v rôznych bodoch. Pomocou týchto nameraných hodnôt je možné vypočítať a zobraziť prevádzkové vibračné režimy.

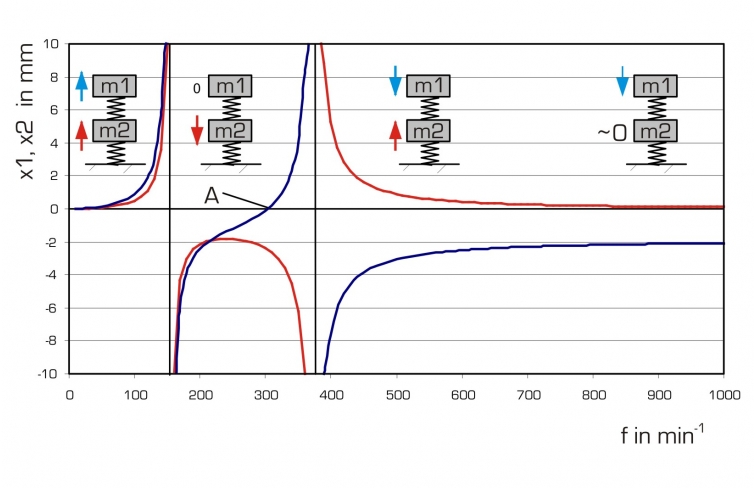

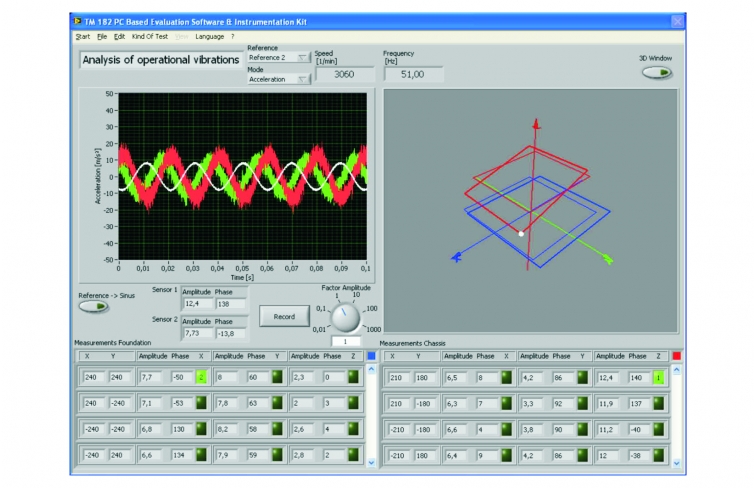

Poskytuje sa komplexný softvérový program na riadenie prevádzkových podmienok a na zachytávanie a analýzu údajov. Jednotka je pripojená k PC cez USB .

Objednávacie číslo: 040.18200

Špecifikácia
  1. zobrazenie a štúdium vibrácií na strojových základoch
  2. vibračný generátor budí vibrácie nevyváženosťou
  3. laboratórna prevádzka bez vibrácií vďaka dodatočnej vibračnej izolácii základu
  4. 2 bezkomutátorové vysokovýkonné servomotory na pohon vibračného generátora
  5. excentricita, frekvencia otáčania, smer otáčania, nastaviteľná poloha fázy a pomer frekvencie
  6. variabilné usporiadanie tlmičov vibrácií
  7. meranie vibrácií pomocou snímačov zrýchlenia
  8. indukčný snímač posunutia zaznamenáva excentricitu nevyvážených hmôt
  9. Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
  10. Piestový kompresor TM 182.01 možno použiť ako alternatívny „skutočný“ generátor vibrácií
Technické dáta

Hnacie motory

  • max. rýchlosť: 6000 min -1
  • max. krútiaci moment: cca. 3,40 Nm

„Stroj“ namontovaný na doske

  • hmotnosť: max. 26 kg (vrátane prídavných závaží 4x 2 kg)
  • max. nevyváženosť: 2x 500 cmg
  • max. nevyvážená sila: 2x 500N (až 300 0min -1 )

Nadácia

  • hmotnosť: max. 73 kg (vrátane prídavných závaží 5x 9,4 kg)
  • min. vlastná frekvencia: 2,66Hz

Tlačné pružiny

  • tuhosť pružiny C: 2,44N/mm…139,53N/mm
  • priečna tuhosť Cq: 0,30N/mm…90,0N/mm


Meracie rozsahy
  • zrýchlenie: 490 m/s 2

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1140x800x1170 mm
Hmotnosť: cca. 311 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 040.18200
