TM 170 Vyvažovacie zariadenie

TM 170 Vyvažovacie zariadenie

  • demonštrácia nevyvážených vibrácií pri rôznych rýchlostiach
  • porovnanie statickej, dynamickej alebo všeobecnej nerovnováhy
  • určiť nerovnováhu
  • vykonať vyvažovaciu operáciu

1 experimentálna jednotka
1 sada nástrojov
1 sada závaží
1 sada inštruktážneho materiálu

  • reprezentácia základných procesov spojených s vyvažovaním
  • statická a dynamická nerovnováha

voliteľné

PT 500.04 Počítačový analyzátor vibrácií
WP 300.09 Laboratórny vozík

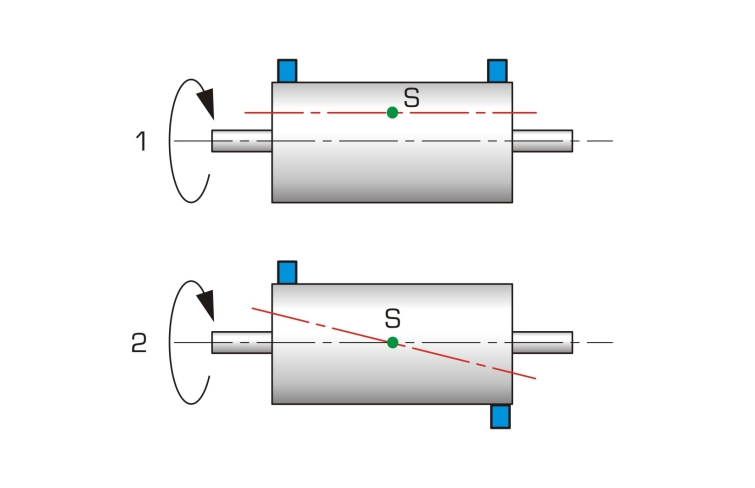

Nevyváženosť na rotujúcich strojoch je často príčinou rušivých vibrácií a hluku. Počas nevyváženosti je hlavná os zotrvačnosti alebo ťažisko komponentu rotujúceho stroja mimo jeho osi otáčania. Pridaním alebo odstránením hmôt sa môže ťažisko alebo hlavná os zotrvačnosti posunúť tak, aby sa obe zhodovali s osou otáčania. Tento proces sa nazýva vyrovnávanie. Komponent stroja je potom vyvážený a beží bez vibrácií.

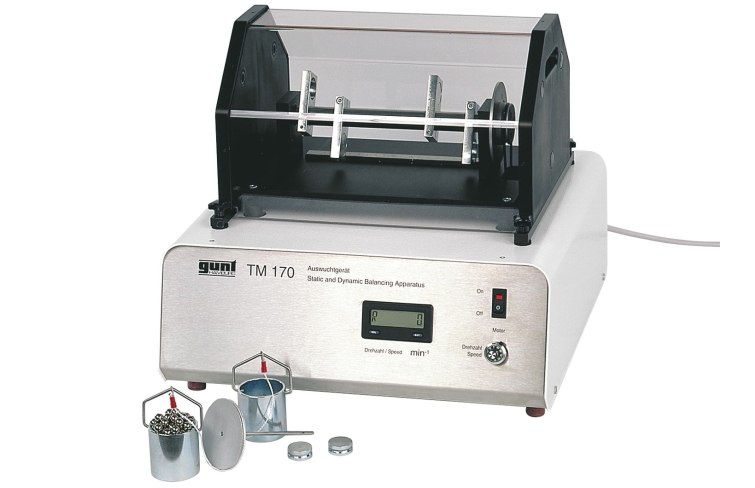

Experimentálna jednotka TM 170 môže byť použitá na jasnú demonštráciu nerovnováhy a procesu vyvažovania. Dá sa ukázať rozdiel medzi statickou a dynamickou nerovnováhou. Nerovnováha je určená a vyvážená vhodnými opatreniami.
Hlavným prvkom experimentálnej jednotky je hladký hriadeľ, ku ktorému sú pripevnené štyri variabilné nevyvážené hmoty v ľubovoľnej uhlovej a pozdĺžnej polohe. Hriadeľ je uložený na guľôčkových ložiskách. Poháňa ho elektromotor s premenlivou rýchlosťou a remeň. Rýchlosť hriadeľa sa zobrazuje digitálne.

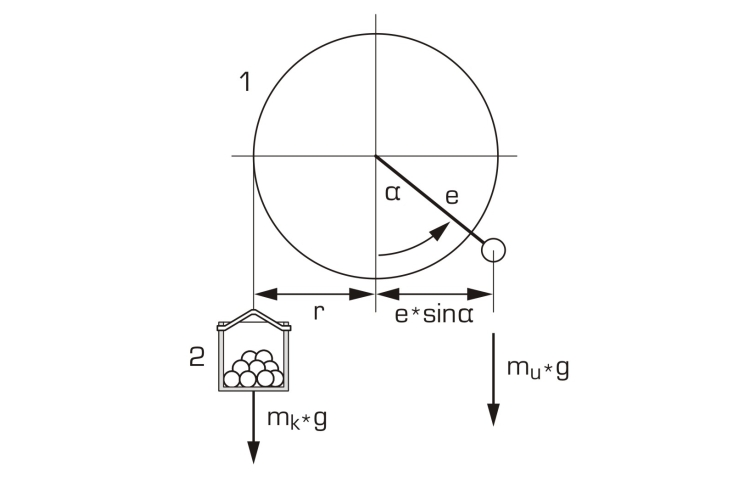

Na určenie nevyváženosti sa prostredníctvom prídavnej kladky so závažiami aplikuje definovaný vonkajší moment. Tento moment sa porovnáva s momentom nerovnováhy hmôt. Priehľadný kryt chráni pred kontaktom s rotujúcimi časťami a umožňuje voľný výhľad na hriadeľ. Nežiaduce vibrácie sú potlačené použitím elastického ložiska pre základ.

S príslušenstvom PT 500.04 môžu byť nevyvážené vibrácie dodatočne zaznamenané senzormi zrýchlenia a analytickým softvérom.

Objednávacie číslo: 040.17000

Špecifikácia

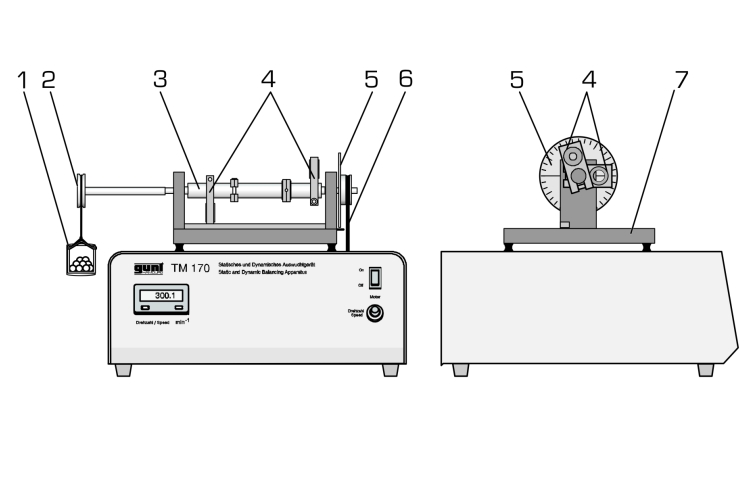

  1. demonštrácia statickej a dynamickej nerovnováhy
  2. určiť nerovnováhu
  3. procesy zapojené do vyvažovania
  4. priehľadný ochranný kryt pre bezpečnú prevádzku
  5. základ s elastickým ložiskom
  6. integrovaná uhlová a pozdĺžna stupnica
  7. digitálny displej rýchlosti
  8. zaznamenávanie nevyvážených vibrácií je možné pomocou príslušenstva PT 500.04 prostredníctvom snímačov zrýchlenia
Technické dáta

Počet nevyvážených hmôt: 4
Max. celková nerovnováha: 880 cmg


Meracie rozsahy
  • rýchlosť: 0…1400 min -1

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 420x400x380 mm
Hmotnosť: cca. 26 kg

Objednávacie číslo: 040.17000
