KI 130 Kinematický model: štvorkĺbový článok

KI 130 Kinematický model: štvorkĺbový článok

  • skúmanie mechanických vzťahov na štvorkĺbovom článku
  • skúmanie princípu kľukovo-vahadlového mechanizmu, dvojitého kolískového mechanizmu a dvojitej kľuky
  • overenie Grashofovho stavu zmenou polomeru kľuky, polomeru kmitania a dĺžky spojky

1 kinematický model
1 sada inštruktážneho materiálu

  • premena rotačného pohybu na kmitavý pohyb

voliteľné

WP 300.09 Laboratórny vozík

Štvorkĺbový článok je štvortyčový otočný prevod. Premieňa rotačný pohyb na kmitavý pohyb.

Jednotka KI 130 môže byť použitá na skúmanie kľukového vahadlového mechanizmu, dvojitého vahadlového mechanizmu a dvojitej kľuky.

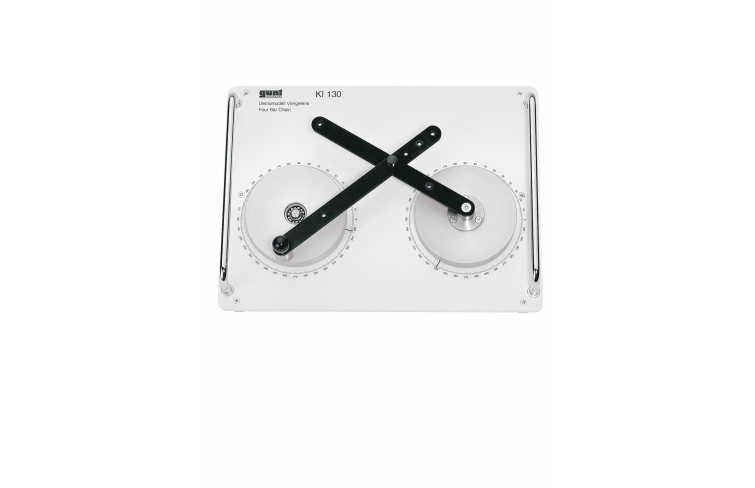

Experimentálna jednotka obsahuje hnací disk s kľukou a spojkou a výstupný disk s vahadlom. Prvky sú navzájom spojené pomocou otočných kĺbov. Polohy otočných kĺbov je možné meniť na nastavenie polomeru kľuky, polomeru oscilácie a dĺžky spojky. Hnací disk môže byť poháňaný kľukou.
Vstupný uhol sa nastavuje pomocou hnacieho kotúča a uhlová stupnica je integrovaná do základnej dosky. Výstupný uhol sa odčíta na stupnici uhla na výstupnom disku.

Prvky sú namontované na základnej doske. Dve rukoväte uľahčujú prenášanie a stohovanie jednotky.

Objednávacie číslo: 041.13000

Špecifikácia
  1. vyšetrovanie štvorkĺbového spojenia
  2. nastavenie polomeru kľuky v troch polohách kľuky na hnacom kotúči
  3. nastavenie polomeru oscilácie v troch polohách
  4. nastavenie dĺžky spojky v piatich polohách
  5. nastavenie vstupného uhla otáčaním hnacieho kotúča
  6. zmerajte výstupný uhol na uhlovej stupnici výstupného disku
Technické dáta

Pohonný disk a výstupný disk

  • eloxovaný hliník
  • namontované na guľôčkovom ložisku

Polomer kľuky

  • 25 mm, 37,5 mm, 50 mm

Rocker

  • hliník, eloxovaný čierny
  • polomer oscilácie: 50 mm, 100 mm, 200 mm

Spojka

  • hliník, eloxovaný čierny
  • dĺžka: 60 mm, 160 mm, 180 mm, 200 mm, 220 mm

Rozmery a hmotnosť

DxŠxV: 380x280x100 mm
Hmotnosť: cca. 3 kg

Objednávacie číslo: 041.13000
