GL 200 Sústruhový prevod

GL 200 Sústruhový prevod

  • skúmanie všetkých základných funkcií ozubených kolies sústruhu
  • hlavný prevod
  • zmeniť prevodový stupeň
  • výstroj na poháre
  • podávacie zariadenie (Norton gear)

1 prevod sústruhu
1 sada inštruktážneho materiálu

  • bezpečná a jasná ukážka funkcií prevodovky na sústruhu

voliteľné

WP 300.09 Laboratórny vozík

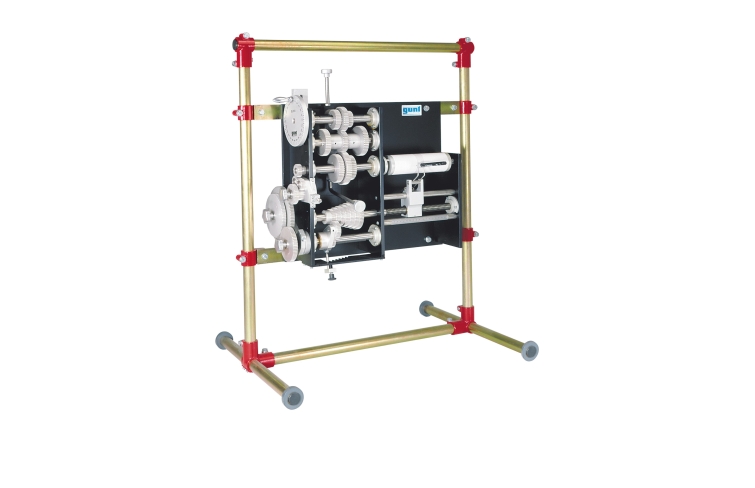

Prevodovka sústruhu GL 200 má všetky podstatné vlastnosti a vlastnosti dielenského sústruhu: presuvný hlavný prevod, posuvný prevod pre pohon vodiacej skrutky (Norton gear), preraďovač a stavítko.

Pohon zabezpečuje ručná kľuka s odstupňovaným číselníkom. Procesy ako také bežia pomaly a úplne bezpečne.
Nástrojový suport v tejto experimentálnej jednotke vykonáva len pozdĺžny pohyb. Automatický pozdĺžny posuv je dosiahnutý vodiacou skrutkou. Odnímateľný zapisovací bubon simuluje obrobok, zatiaľ čo rezný nástroj je nahradený dotykovým perom.

Keďže sú časti prevodovky odkryté, všetky funkcie možno jasne sledovať. Všetky experimenty sú ľahko opakovateľné a ponúkajú množstvo variácií.

Objednávacie číslo: 030.20000

Špecifikácia
  1. konštrukcia a funkcia sústruhu
  2. plne funkčná experimentálna jednotka
  3. optimálny prehľad vďaka otvorenému dizajnu
  4. prepínateľný hlavný prevod
  5. Prevodovka Norton ako podávacia prevodovka na pohon vodiacej skrutky
  6. zmeniť prevodový stupeň a prevodový stupeň
  7. zaznamenajte posuv na papier cez zapisovací bubon na primárnom vretene
  8. poháňaný ručnou kľukou
Technické dáta

Stupne otáčok primárneho vretena: 9
Stupne podávacieho prevodu: 7

Rozmery a hmotnosť

DxŠxV: 750x500x800 mm
Hmotnosť: cca. 42 kg

Objednávacie číslo: 030.20000
