TM 123 Čelná prevodovka

TM 123 Čelná prevodovka

  • konštrukcia a princíp ozubených pohonov
  • vývoj hlavných premenných a vzťahov v čelnom ozubenom kolese s priamym ozubením
    • rýchlostné pomery v čelných kolesách
    • prevod s medzikolesom alebo dvojstupňový prevod
    • vplyv prevodového pomeru na trenie
    • určiť účinnosť

1 experimentálna jednotka
4 ozubené kolesá
2 kladky
1 sada závaží
1 sada inštruktážneho materiálu

Ozubené kolesá a ozubené prevody sú strojové prvky, ktoré sa klasifikujú ako prevodové alebo konverzné prvky. Ozubené kolesá prenášajú rotačný pohyb z jedného hriadeľa na druhý pomocou tvarového spojenia. V čelnom ozubenom kolese sú ozubené kolesá usporiadané na rovnobežných nápravách. Tento typ ozubeného kolesa sa vyznačuje relatívne jednoduchou konštrukciou, pretože je použitých len niekoľko pohyblivých častí a ozubené kolesá s vonkajším ozubením sú ľahko vyrobiteľné. Čelné ozubené kolesá sú robustné a vysoko efektívne vďaka ich priamemu, čisto mechanickému prevodu.

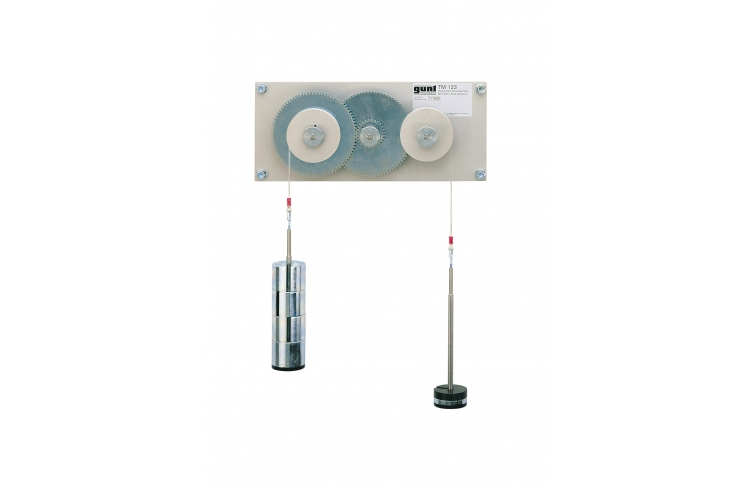

Experimentálna jednotka TM 123 ilustruje vzťah medzi pomerom počtu zubov a prevodovým pomerom ozubených kolies. Jednoduché experimenty sa používajú na štúdium premeny krútiaceho momentu v pároch ozubených kolies a účinnosti ozubeného kolesa. Sily sú vytvárané závažiami a možno ich rýchlo a jednoducho meniť.

Objednávacie číslo: 040.12300

Špecifikácia
  1. funkcia a konštrukcia ozubených prevodov
  2. 4 pozinkované oceľové ozubené kolesá
  3. 2 eloxované hliníkové kladky
  4. ozubené kolesá a remenice uložené na guľôčkových ložiskách
  5. základná doska z eloxovaného hliníka
Technické dáta

4 ozubené kolesá

  • 2x Ø=126mm, 84 zubov
  • 2x Ø=42mm, 28 zubov
  • modul: m=2mm

Účinný polomer remenice: 35 mm

Závažia

  • 2x 1N (záves)
  • 2x 0,25N
  • 1x 0,5N
  • 2x 1N
  • 2x 2N
  • 2x 2,5N

Rozmery a hmotnosť

DxŠxV: 350x150x100 mm
Hmotnosť: cca. 6 kg

Objednávacie číslo: 040.12300
