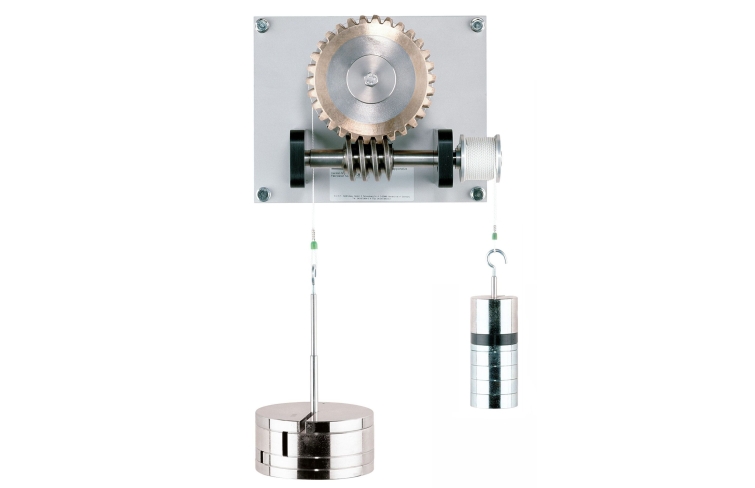

TM 124 Závitovková prevodovka
Závitovkové prevody sú kategóriou špirálových valivých kolies, ktoré sú klasifikované ako prevodové alebo konverzné prvky v rámci prvkov stroja. Tento typ prevodu obsahuje zvyčajnú hnaciu šneku a hnané šnekové koleso. Šnekové prevody sú tiché a majú tlmiaci účinok. Sú menšie a ľahšie sa ovládajú ako čelné alebo kužeľové kolesá s rovnakým výkonom a prevodovými pomermi.
Experimentálna jednotka TM 124 sa používa na štúdium ich pomerov krútiaceho momentu a účinnosti. Dá sa určiť prevodový pomer ozubeného kolesa. Sú znázornené základné pojmy ozubenia, ako je počet zubov a počet ozubených kolies, modul, rozstup a stredová vzdialenosť.
Šnekové koleso a šnek sú uložené na guľôčkových ložiskách. Sily sú vytvárané závažiami a možno ich rýchlo a jednoducho meniť.
Objednávacie číslo: 040.12400
Špecifikácia
- funkcia a konštrukcia závitovkového prevodu
- bronzové šnekové koleso
- oceľový červ
- 2 hliníkové káblové bubny
- šnek, šnekové koleso a remenice uložené na guľôčkových ložiskách
- základná doska z eloxovaného hliníka
Technické dáta
Káblový bubon
- priemer závitovkového hriadeľa: Ø=40mm
- priemer hriadeľa šnekového kolesa: Ø=120mm
Šnekový prevod
- stredová vzdialenosť: 80 mm
- prevodový pomer: 30:1
- modul: m=4mm
- počet prevodových stupňov: 1
- prenos sily: 10
Závažia na strane červa
- 1x 50N
- 1x 20N
- 2x 10N
- 1x 10N (záves s vyrovnávacou hmotou)
Závažia na šnekovom kolese
- 1x 5N
- 4x 2N
- 1x 1N
- 1x 0,5N
- 1x 0,5N (záves)
Rozmery a hmotnosť
DxŠxV: 250x150x200 mm
Hmotnosť: cca. 22 kg
Objednávacie číslo: 040.12400
