TM 310 Testovanie závitov

TM 310 Testovanie závitov

  • určiť koeficient trenia oceľového závitového vretena v spojení s
    • liatinovú maticu
    • bronzový orech
    • plastovú maticu
  • určiť príslušnú účinnosť závitu

1 experimentálna jednotka
1 sada inštruktážneho materiálu

  • určiť účinnosť závitu s rôznymi pármi závit-materiál

voliteľné

WP 300.09 Laboratórny vozík

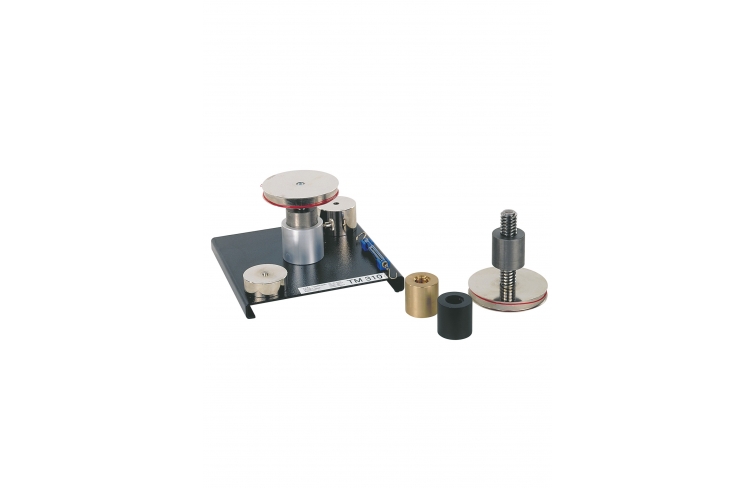

Hlavnými prvkami tejto experimentálnej jednotky sú kolmý pár závitového vretena a matice. Na vreteno pôsobí moment pomocou kladky pomocou pružinovej váhy a lanka. Prídavné závažia na rotačnej doske ovplyvňujú axiálne zaťaženie závitu.
Súčasťou sú dve vretená s lichobežníkovými závitmi rôzneho stúpania. Experimentálna jednotka obsahuje tri dlhé matice z rôznych materiálov s jednoduchým stúpaním a liatinovú maticu s dvojitým stúpaním.

Namerané hodnoty možno použiť na určenie a porovnanie účinnosti závitov.

Objednávacie číslo: 040.31000

Špecifikácia
  1. skúmanie účinnosti nite pri rôznych pároch nití a materiálov
  2. matice vyrobené z liatiny, bronzu a plastu
  3. vretená s trapézovým závitom, premenlivým stúpaním
  4. generujte krútiaci moment pomocou kladky s pružinovým vyvážením a lankom
  5. zaťaženie cez odstupňované zaťaženia
Technické dáta

Závit vretena

  • TR30x6 a TR30x12P6

Otočný tanier

  • priemer: 140 mm

Jarná bilancia

  • 0…5N
  • odstupňovanie: 0,05N

Hmotnosť

  • 1x 10N
  • 1x 20N

Rozmery a hmotnosť

DxŠxV: 300x300x300 mm
Hmotnosť: cca. 15 kg

Objednávacie číslo: 040.31000

Vedomosti
Základné znalosti
Strojové prvky Pdf
Návrh laboratória
Návrh laboratória mechaniky pevných látok Pdf
