TZ 110 Valcovité pracovné vzorky s výrezmi rovnobežnými s osou

TZ 110 Valcovité pracovné vzorky s výrezmi rovnobežnými s osou

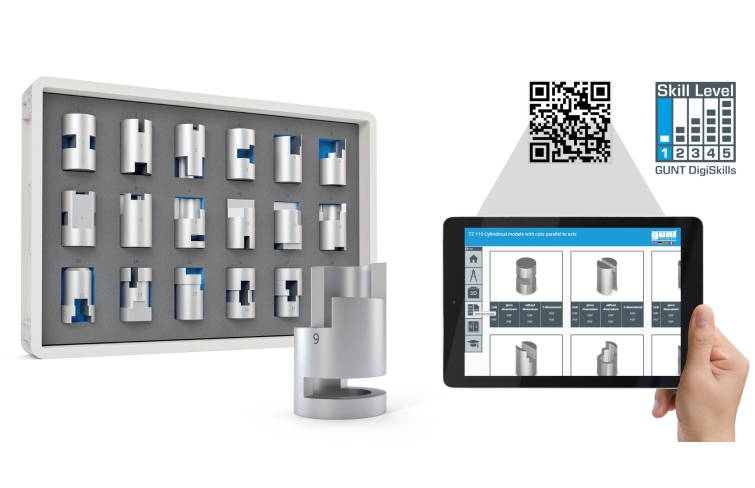

Obrázok zobrazuje zariadenie a GUNT Media Center, tablet nie je súčasťou dodávky

Obrázok zobrazuje zariadenie a GUNT Media Center, tablet nie je súčasťou dodávky

  • kolekcia valcových modelov s rezmi rovnobežnými s priestorovými osami
  • úvod do strojárskeho kreslenia
  • systematicky odstupňované stupne náročnosti
  • súčasťou vzdelávacích projektov GUNT DigiSkills
  • multimediálne inštruktážne materiály: súbory PDF , DXF , súbory STEP
  • oboznámenie sa s trojpohľadovým zobrazením ako základným princípom strojárskeho kreslenia
  • krok za krokom rozvoj priestorového myslenia: od konkrétnej situácie až po abstraktné zobrazenie v inžinierskom výkrese
  • systematické oboznamovanie sa so širokou škálou vlastností na valcových základných formách
  • cvičenia vo výrobnom a štandardnom dimenzovaní
  • meracie cvičenia: vonkajšie rozmery, vnútorné rozmery, tolerancie
  • rozvíjať digitálne zručnosti
    • získavanie informácií z digitálnych sietí a ich získavanie z digitálnych sietí
    • používať digitálne vzdelávacie médiá, spoznávať Web Based Training ( WBT ) a používať ich
    • využívať asistenčné, simulačné, diagnostické alebo vizualizačné systémy, napr. QR kódy, CAD prehliadač

18 geometrických modelov
1 online prístup do GUNT Media Center s inštruktážnym materiálom, vrátane kompletnej sady nákresov
1 úložný systém s penovou vložkou

Učebný projekt GUNT DigiSkills 1 zahŕňa rôzne sady modelov, od jednoduchého geometrického modelu až po modely s reálnou funkciou. Geometrické modely TZ 110 podporujú proces učenia v úvode do inžinierskeho kreslenia: od konkrétneho telesa až po abstraktnejšie znázornenie troch pohľadov technického výkresu.

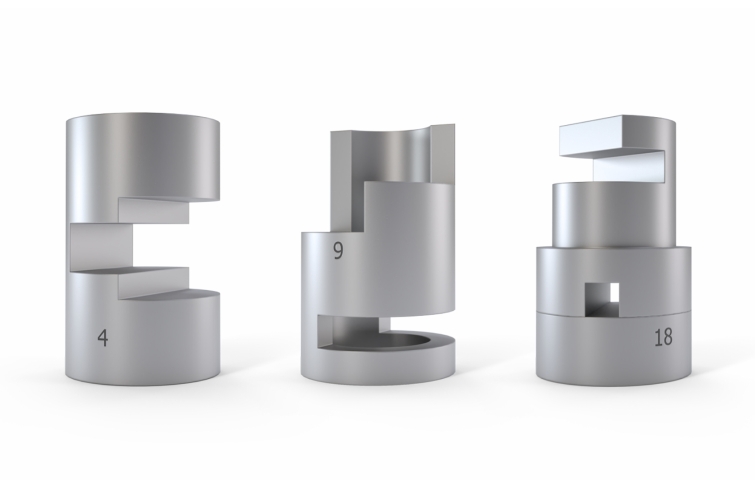

Kolekcia obsahuje 18 hliníkových výkresových modelov. Valcové modely majú rezy rovnobežné s priestorovou osou. Modely sú precízne vyrobené a sú vhodné pre meracie cvičenia, ako aj kresliace cvičenia. Pre optimálne učenie sa odporúča, aby študenti na týchto cvičeniach pracovali nezávisle od seba.

Modely sú prehľadne usporiadané v úložnom systéme. Viacero úložných systémov je možné stohovať na seba, aby sa ušetrilo miesto.

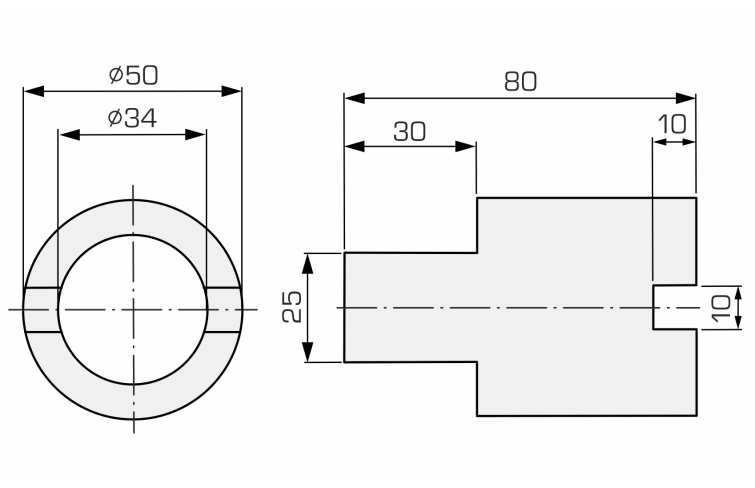

Súčasné didaktické multimediálne inštruktážne materiály sú dostupné online v GUNT Media Center. Základným prvkom je kompletná sada výkresov vo forme súboru ( DXF , STEP , PDF ) pre každý model. Výber rôznych pracovných listov s riešeniami dopĺňa učebný materiál.

Objednávacie číslo: 050.11000

Špecifikácia
  1. modely poskytujúce úvod do inžinierskeho kreslenia
  2. sada 18 valcových modelov vyrobených z hliníka

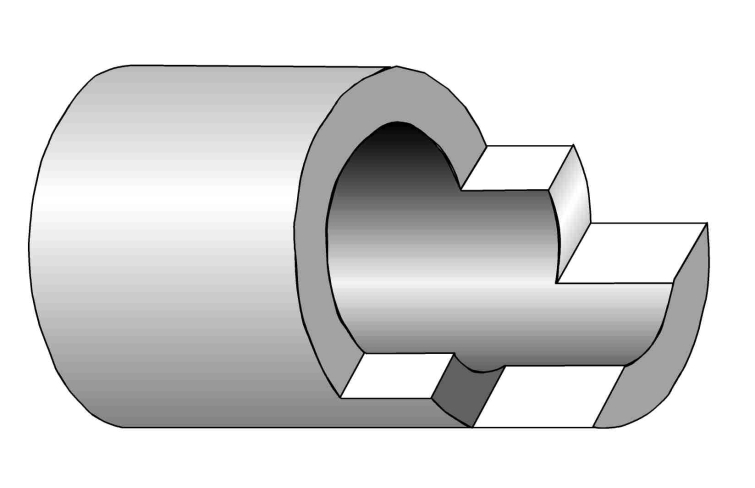

  3. valcové modely s rezmi rovnobežnými s priestorovými osami
  4. jemne odstupňované stupne obtiažnosti v rámci modelového radu
  5. všetky modely prehľadne usporiadané v úložnom systéme
  6. viac úložných systémov je možné stohovať na seba
  7. presná výroba modelov umožňuje meracie cvičenia
  8. učebný materiál podporujúci lekciu
  9. multimediálne inštruktážne materiály: súbory PDF , DXF , súbory STEP
  10. online prístup do GUNT Media Center
  11. časť GUNT DigiSkills: vertikálne vyučovanie digitálnych zručností v komplexných vzdelávacích projektoch
Technické dáta

18 modelov

  • rozmery cca. Ø x V: 50 x 80 mm
  • materiál: hliník, povrch eloxovaný

Rozmery a hmotnosť

DxŠxV: 600x400x100mm (úložný systém)
Hmotnosť: cca. 9 kg

Objednávacie číslo: 050.11000

Vedomosti
Vzdelávací projekt GUNT DigiSkills 1: webový prehľad Odkaz
Leták
GUNT DigiSkills 1, Inžinierske kreslenie – Technická komunikácia: didaktický koncept Pdf
