TZ 200.07 Montážne cvičenie: pákové nožnice

TZ 200.07 Montážne cvičenie: pákové nožnice

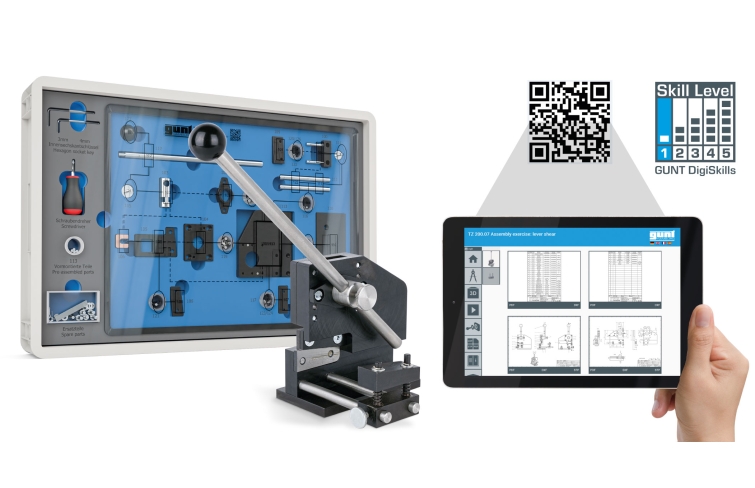

Obrázok zobrazuje zariadenie a GUNT Media Center na tablete (nie je súčasťou dodávky).

Obrázok zobrazuje zariadenie a GUNT Media Center na tablete (nie je súčasťou dodávky).

  • inžinierske kreslenie
  • oboznámenie sa s trojpohľadovým displejom
    • výrobne orientované a štandardizované zastúpenie dielov
    • špecifikácie povrchovej úpravy a tolerancie
    • prehľadový výkres
    • zoznam položiek
    • štandardné diely
    • 3D pohľady
    • materiálové špecifikácie
  • technológie
    • montáž a demontáž
    • plánovanie montážnej sekvencie
    • funkcie
    • výber materiálu
    • výrobné metódy
  • meracie cvičenia: merania dĺžky
  • rozvíjať digitálne zručnosti
    • získavanie informácií z digitálnych sietí a ich získavanie z digitálnych sietí
    • používať digitálne vzdelávacie médiá, spoznávať Web Based Training ( WBT ) a používať ich
    • využívať asistenčné, simulačné, diagnostické alebo vizualizačné systémy, napr. QR kódy, CAD prehliadač, video

1 pákové nožnice ako montážna sada
1 sada náradia na montáž/demontáž
1 online prístup do GUNT Media Center s inštruktážnym materiálom, vrátane kompletnej sady nákresov
1 úložný systém s penovou vložkou

  • funkčné pákové nožnice ako cvičný model
  • úvod do strojárskeho kreslenia
  • jednoduché montážne sekvencie
  • súčasťou vzdelávacích projektov GUNT DigiSkills
  • multimediálne inštruktážne materiály online v GUNT Media Center: 3D PDF , DXF súbory, STEP súbory, video

Schopnosť čítať a porozumieť výkresom, grafikám a schémam je základným prvkom rozvoja odbornej spôsobilosti vo všetkých inžinierskych disciplínach. Rovnako dôležité je prepojenie inžinierskej komunikácie so súvisiacimi technickými operáciami, ako je montážna štruktúra, pracovné plány a výroba.

Učebný projekt GUNT DigiSkills 1 zahŕňa rôzne sady modelov, od jednoduchého geometrického modelu až po modely s reálnou funkciou. S modelom pákových nožníc v TZ 200.07 , založeným na konkrétnom komponente a reálnych funkciách, sú okrem základnej učebnej oblasti „strojárske kreslenie“ zvládnuté aj témy plánovania montáže a realizácie montáže, ako aj meracie cvičenia.

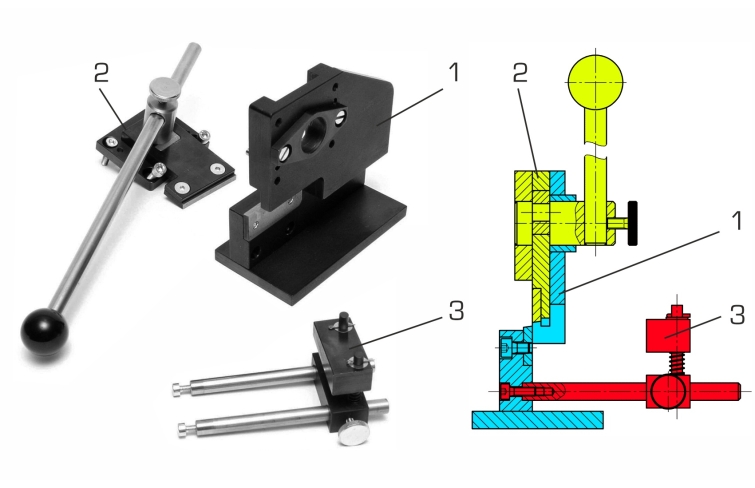

Montážna sada obsahuje všetky jednotlivé diely, aby bolo možné zostaviť funkčné pákové nožnice. Všetky výrobné diely sú precízne vyrábané na CNC strojoch. Sú vyrobené z originálnych materiálov s toleranciami a povrchmi obvyklými v strojárstve. Povrchy oceľových častí sú leštené, aby sa zabránilo korózii.

Diely sú zoskupené v skladovom systéme, takže jednotlivé montážne sekvencie sú prehľadne zobrazené. Priehľadná doska predstavuje konštrukčnú mriežku s údajmi o procese montáže. Grafika symbolizuje štandardné a výrobné diely a odlišne zobrazuje pevné a pohyblivé spojenia.

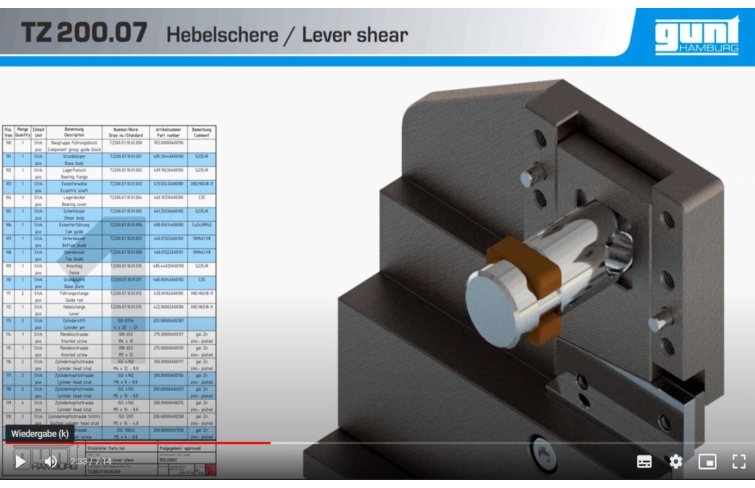

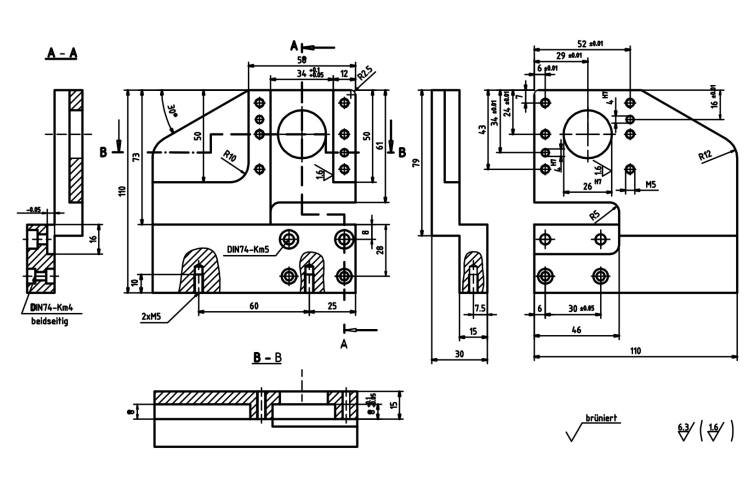

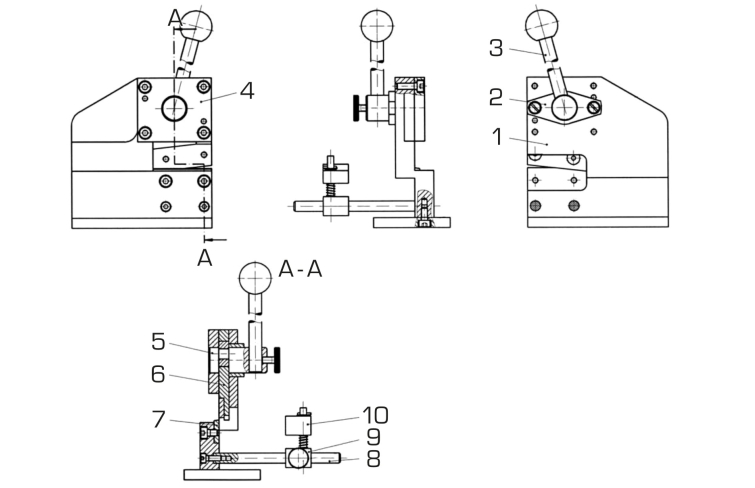

Súčasné multimediálne inštruktážne materiály sú dostupné online v GUNT Media Center. Základným prvkom je kompletná sada výkresov vo forme súboru ( DXF , STEP , PDF ) so zoznamom dielov, výkresmi jednotlivých dielov, rozloženými pohľadmi, montážnymi výkresmi a 3D výkresmi. Všetky výkresy sú štandardné a sú dimenzované v súlade s požiadavkami výroby. Výber rôznych pracovných listov s riešeniami dopĺňa učebný materiál. Užitočnou funkciou je aj montážne video.

Objednávacie číslo: 050.20007

Špecifikácia

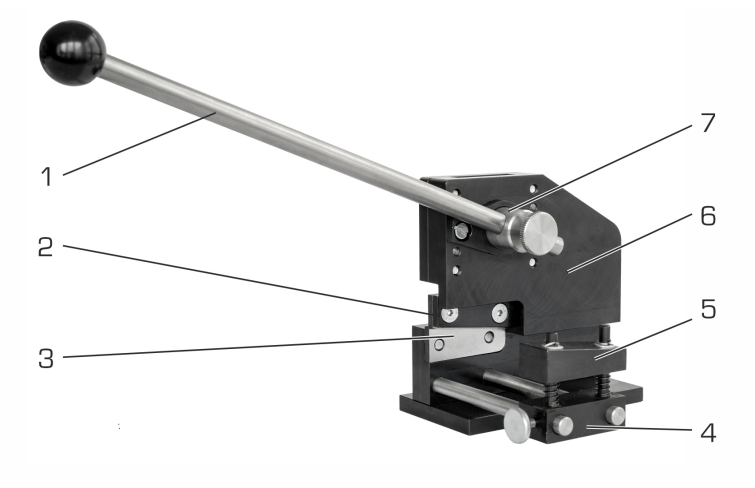

  1. montážna sada funkčných pákových nožníc s excentrickým chodom
  2. priehľadná doska s grafickým znázornením konštrukcie zostavy, štandardných a výrobných dielov ako aj pevných a pohyblivých spojov
  3. všetky komponenty vyrobené z ocele, precízne vyrobené, s povrchovou úpravou delfín
  4. jednotlivé komponenty prehľadne usporiadané v praktickom úložnom systéme
  5. viac úložných systémov je možné stohovať na seba
  6. učebný materiál zahŕňa akčné a interdisciplinárne formy vyučovania
  7. multimediálne inštruktážne materiály: PDF , CAD súbory, STEP súbory, videá
  8. online prístup do GUNT Media Center
  9. časť GUNT DigiSkills: vertikálne vyučovanie digitálnych zručností v komplexných vzdelávacích projektoch
Technické dáta

nie je k dispozícií

Rozmery a hmotnosť

DxŠxV: 600x400x100mm (úložný systém)
Hmotnosť: cca. 3 kg

Objednávacie číslo: 050.20007
