GL 300.10 Vyrezaný model: elektromagnetická jednokotúčová brzda

GL 300.10 Vyrezaný model: elektromagnetická jednokotúčová brzda

  • princíp činnosti a konštrukcia elektromagnetickej jednokotúčovej brzdy

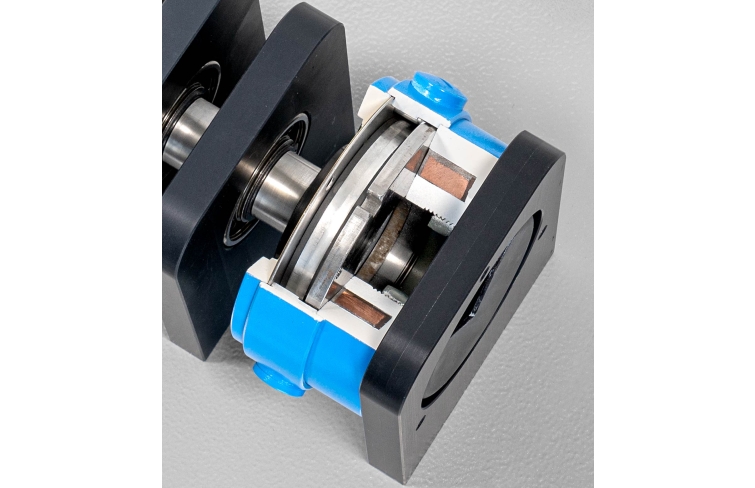

1 odrezaný model
1 popis

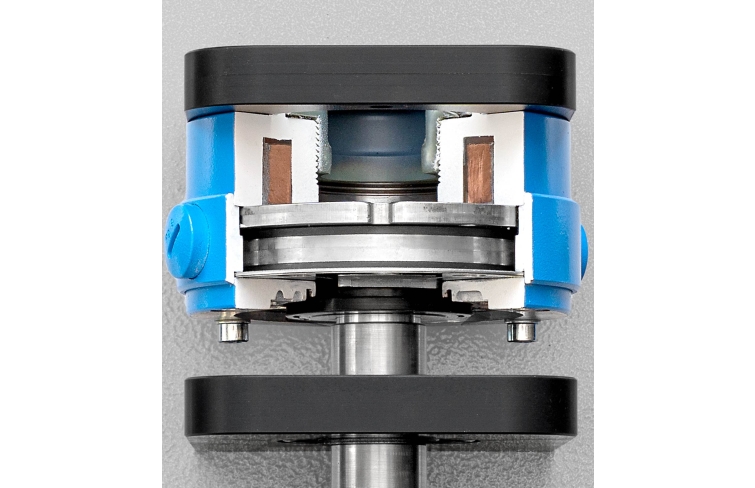

1 pohľad v reze

  • ukážka zložitých strojných prvkov a ukážka ich princípu činnosti

Pomocou výrezových modelov je možné názorne demonštrovať princípy fungovania zložitých strojných prvkov, ako sú lamelová spojka, rôzne prevodovky alebo stojanové ložisko. Výrezové modely GL 300.01GL 300.12 tvoria zmysluplný doplnok k montážnym súpravám, modelom a súpravám modelov pre disciplínu strojárskeho kreslenia.

Aby bolo možné použiť výrezové modely v inžinierskom vyučovaní, každý model je dodávaný s normovým a praktickým výkresom a technickým popisom. Problémy strojárskeho kreslenia, spojovacích prvkov a častí strojov alebo výrobnej a skúšobnej technológie je možné študovať jasným a praktickým spôsobom pomocou výrezových modelov.

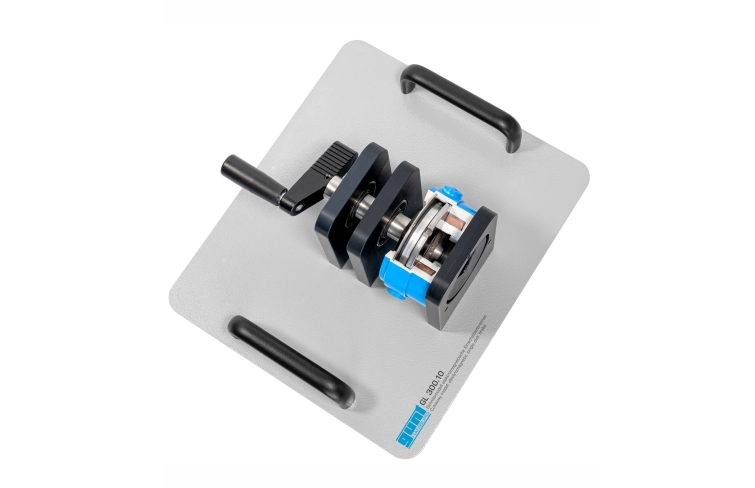

Strihané modely predstavujú originálne komponenty, v ktorých sú aktívne časti jasne viditeľné pre užívateľa. Každý z odrezaných modelov je bezpečne namontovaný na základnej doske, ktorá má tiež držadlá, ktoré umožňujú ich prenášanie. Sú poháňané ručne.

Objednávacie číslo: 030.30010

Špecifikácia
  1. ručne poháňaný výrezový model na demonštráciu funkcie elektromagnetickej jednokotúčovej brzdy
  2. priemyselný originálny komponent
  3. pevná kovová základná doska, madlá
Technické dáta

Elektromagnetická jednokotúčová brzda

  • nominálny výkon: 21W
  • povolená rýchlosť: 5400min -1
  • povolený krútiaci moment: 8Nm
  • spínací čas
    • za: 68 ms
    • vypnuté: 15 ms
  • nová hodnota vzduchovej medzery: 0,15…0,3

Rozmery a hmotnosť

DxŠxV: 350x300x120 mm
Hmotnosť: cca. 7 kg

Objednávacie číslo: 030.30010
