FL 120 Analýza napätia a deformácie na membráne

FL 120 Analýza napätia a deformácie na membráne

  • zmerajte radiálne a tangenciálne napätie pomocou tenzometrov
  • zmerajte výchylku pomocou číselníka
  • vypočítajte napätia z nameraných deformácií: radiálne napätie, tangenciálne napätie
  • určiť smer hlavného napätia

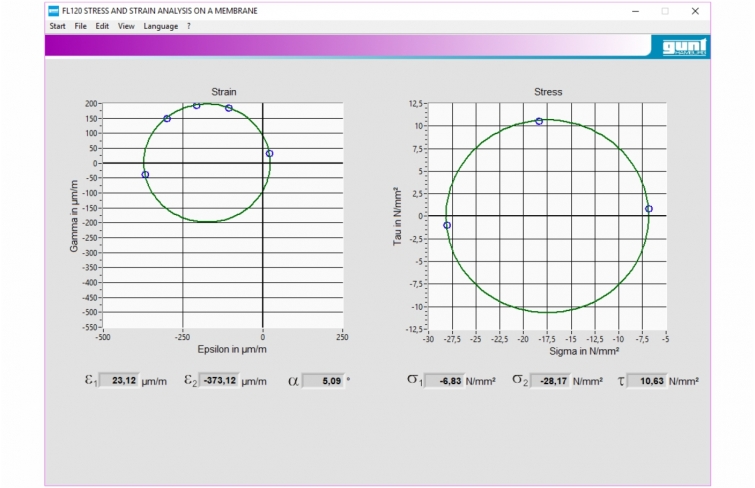

  • aplikácia Mohrovho deformačného kruhu na určenie hlavných deformácií
  • Základný princíp: použitie technológie tenzometrov na meranie deformácií

1 experimentálna jednotka
1 sada inštruktážneho materiálu

  • priehyb a deformácia membrány pri tlakovom zaťažení

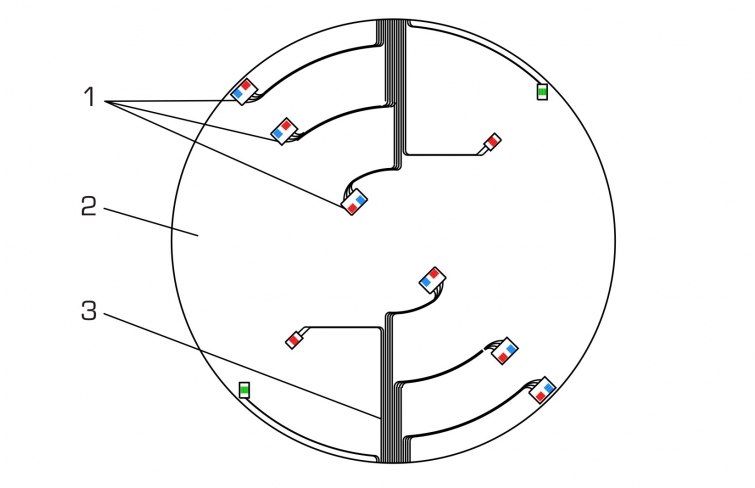

  • membrána s aplikáciou tenzometra

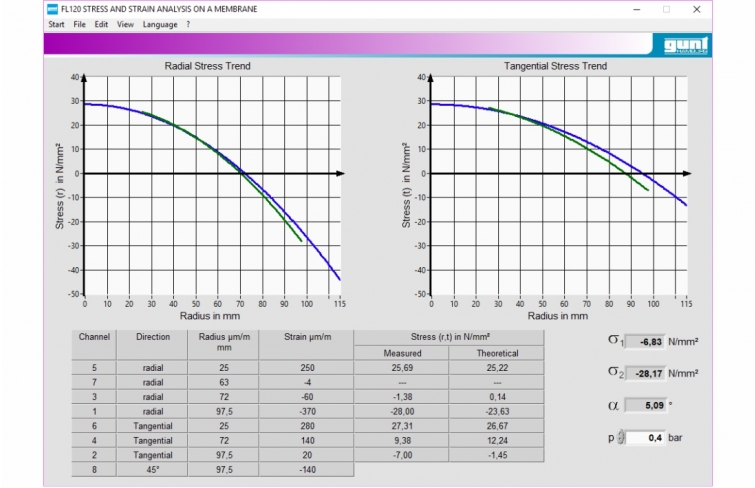

  • určiť profily radiálneho a tangenciálneho napätia z nameraných deformácií

požadovaný

FL 152 Viackanálový merací zosilňovač

voliteľné

WP 300.09 Laboratórny vozík

Pri experimentálnej analýze napätí a deformácií sa tenzometre používajú na určenie napätí a deformácií v komponentoch a konštrukciách. Maximálne napätia a deformácie sú kľúčovými premennými z hľadiska jeho štruktúry a v konečnom dôsledku určujú rozmery komponentu. Tenzometre poskytujú prostriedky potrebné na vyhodnotenie mechanického namáhania a deformácií.

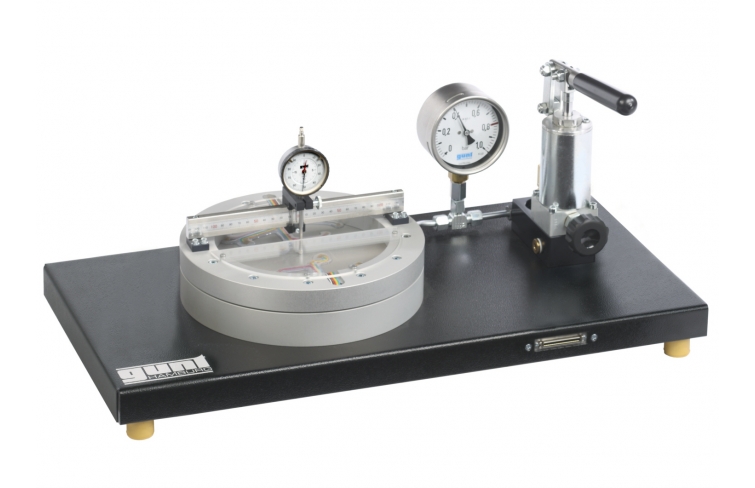

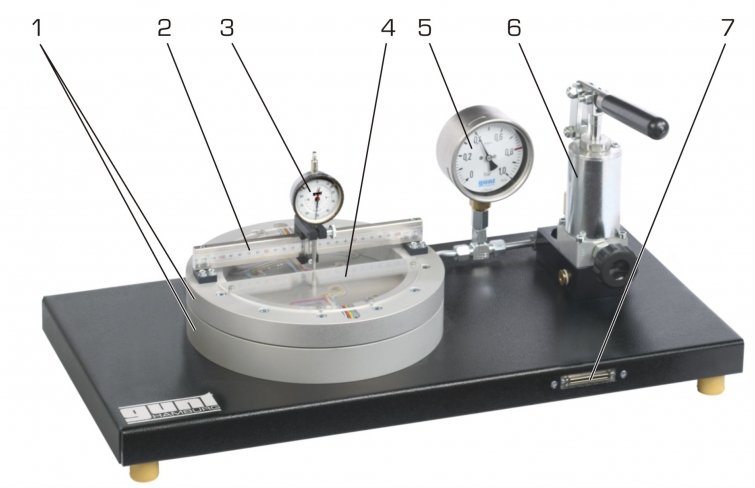

Experimentálna jednotka FL 120 môže byť použitá na meranie priehybu a deformácie disku pri rôznych tlakových zaťaženiach. Na tento účel je tenký kotúč, tiež nazývaný membrána alebo membrána, upnutý na miesto a vystavený tlaku. Valec s ručne ovládaným piestom vytvára tlak v bezúdržbovom hydraulickom systéme. Tento tlak je indikovaný na manometri. Deformácie na povrchu membrány sú zaznamenávané tenzometrami. Rozmiestnenie tenzometrov v optimálne zvolených bodoch poskytuje komplexný pohľad na napätia a deformácie na celom disku. Maximálne napätia a deformácie sa vypočítajú použitím zákona pružnosti.

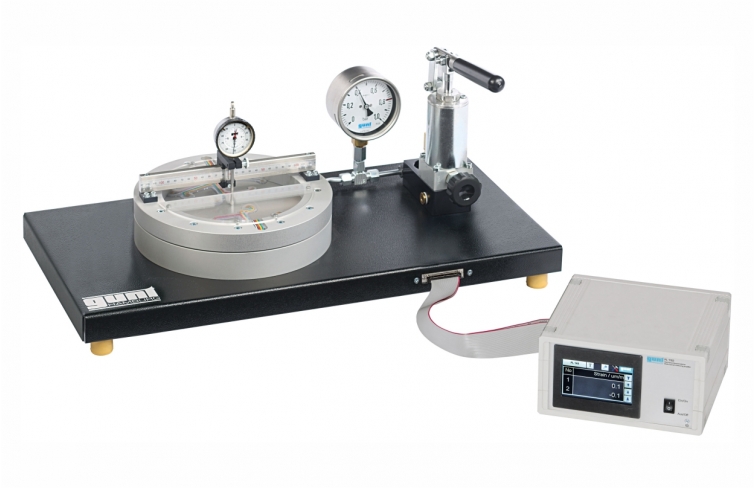

Merania tenzometra sa zaznamenávajú a zobrazujú pomocou meracieho zosilňovača FL 152 . Namerané hodnoty je možné importovať do aplikačného softvéru na vizualizáciu na vyhodnotenie experimentu.

Zároveň sa pomocou číselníka meria priehyb membrány. Číselníkový meradlo sa môže pohybovať pozdĺž priečnika, čo umožňuje meranie v akomkoľvek polomere.

Objednávacie číslo: 021.12000

Špecifikácia
  1. skúmať priehyb a deformáciu tenkého disku pri tlakovom zaťažení
  2. tenzometre merajú v radiálnom a tangenciálnom smere
  3. tenzometer konfigurovaný ako polovičný mostík
  4. možné merať priehyb na akomkoľvek polomere
  5. merajte výchylku pomocou nastaviteľného číselníka, stupnica ukazuje polohu pozdĺž polomeru
  6. hermeticky uzavretý hydraulický systém, bezúdržbový, na vytváranie tlakového zaťaženia
  7. hydraulický systém s hydraulickým čerpadlom a manometrom
  8. Vyžaduje sa merací zosilňovač FL 152
  9. softvér na analýzu nameraných hodnôt vo FL 152
Technické dáta

Hliníkový disk

  • vonkajší priemer: Ø 230 mm
  • priemer použitý v experimente: Ø 200 mm
  • hrúbka: 3 mm

Aplikácia tenzometra

  • 8 tenzometrov: polovičné mostíky, 350 Ohm
  • merací faktor: 2,00 ± 1%
  • napájanie: 10V

Dvojitá mierka

  • 0…20 mm
  • delenie: 0,01 mm

Manometer

  • 0…1 bar
  • presnosť: trieda 1,0

Systémový tlak

  • max. 0,6 bar

Rozmery a hmotnosť

DxŠxV: 700x350x350 mm
Hmotnosť: cca. 25 kg

Objednávacie číslo: 021.12000
