FL 152 Viackanálový merací zosilňovač

FL 152 Viackanálový merací zosilňovač

  • zosilnenie a zobrazenie signálov z tenzometrických meracích bodov
  • spracovanie nameraných hodnôt na počítači

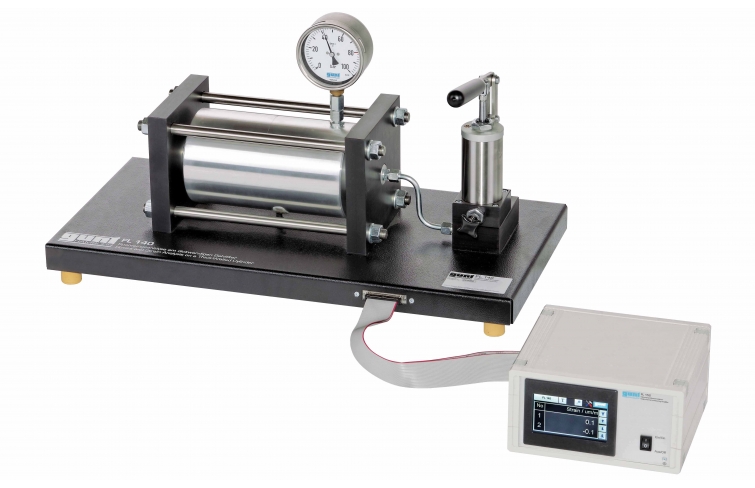

  • vyhodnotenie experimentov analýzy napätia a deformácie v spojení s: FL 120 , FL 130 , FL 140

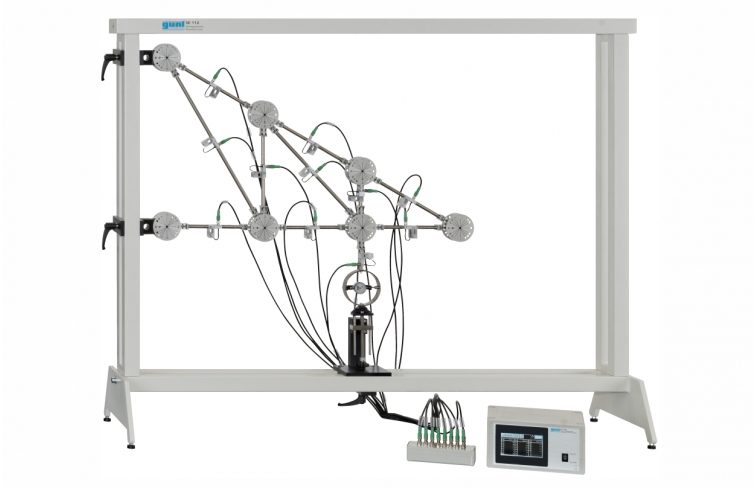

  • vyhodnotenie experimentov týkajúcich sa síl v nosníkoch v spojení s: SE 130 , SE 110.21 , SE 110.22

1 viackanálový merací zosilňovač
1 softvér GUNT + kábel USB
1 manuál

  • 16 vstupných kanálov pre spracovanie analógových meracích signálov tenzometra, jednoduché pripojenie pomocou multipinového vstupného portu

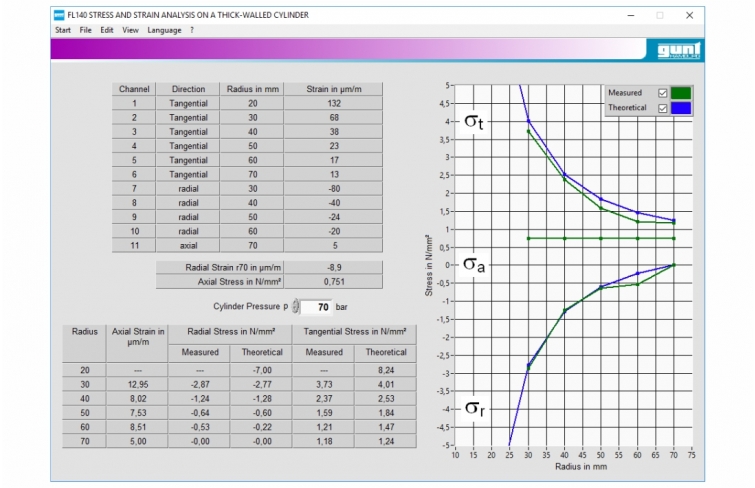

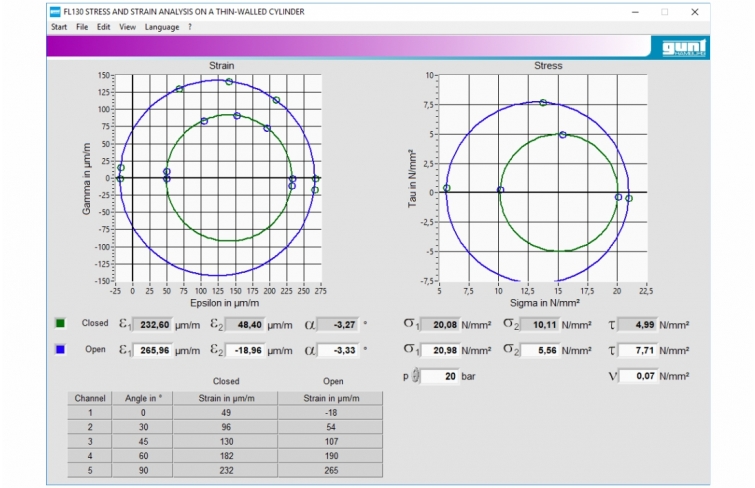

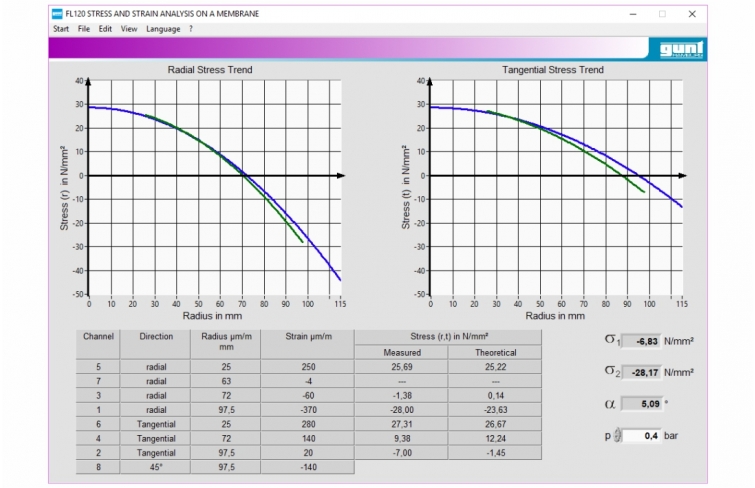

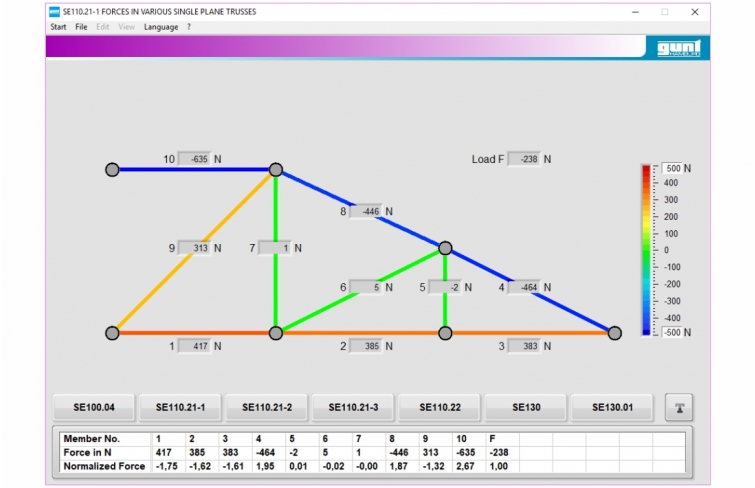

  • integrovaný softvér na vyhodnotenie experimentov analýzy napätia a deformácie ( FL 120 , FL 130 , FL 140 ) a experimentov týkajúcich sa síl v nosníkoch ( SE 130 , SE 110.21 , SE 110.22 )

Napätia a deformácie vyskytujúce sa v komponentoch sa určujú v experimentálnej analýze napätia a deformácie meraním deformácie. V priemysle je napätie často zaznamenávané tenzometrami. Pretože tenzometre dodávajú len malé analógové meracie signály, musia byť signály zosilnené v meracích zosilňovačoch. Potom sa prevedú na digitálne impulzy a zobrazia sa ako namerané napätie. Tieto kmene môžu byť tiež hodnotené a spracované na počítači.

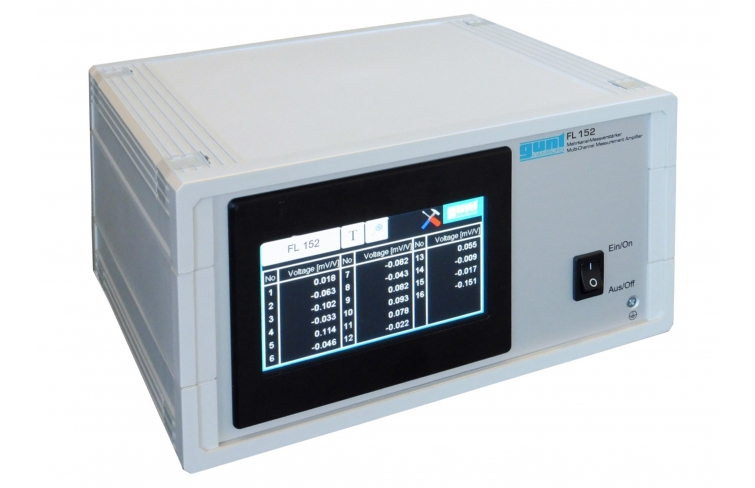

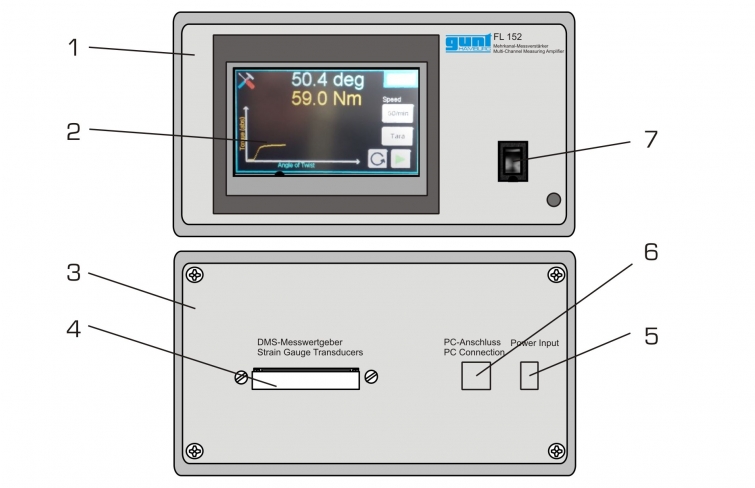

FL 152 je viackanálový merací zosilňovač, ktorý napája obvody tenzometrického mostíka a spracováva prijaté meracie signály. Merací zosilňovač obsahuje 16 vstupných kanálov. Meracie body tenzometra sú spojené s príslušnými potenciometrami rovnováhy pomocou 68-pinového multiportu.

Viackanálový merací zosilňovač sa ovláda cez dotykovú obrazovku alebo cez PC pomocou dodávaného softvéru. Namerané hodnoty je možné odčítať na dotykovej obrazovke a v softvéri a uložiť a spracovať v počítači (pomocou aplikácie ako je MS Excel).

Objednávacie číslo: 021.15200

Špecifikácia
  1. viackanálový merací zosilňovač na spracovanie tenzometrických signálov
  2. pripojenie tenzometra v konfigurácii polovičného alebo úplného mostíka
  3. pripojenie tenzometra cez 68-pinový vstupný port
  4. automatické tarovanie nameraných hodnôt
  5. spracovanie nameraných hodnôt priamo v meracom zosilňovači alebo pomocou dodávaného softvéru na PC
  6. integrovaný dotykový displej pre obsluhu a zobrazenie nameraných a spracovaných hodnôt
  7. integrovaný softvér pre experimentálne jednotky na analýzu napätia a deformácie ( FL 120 , FL 130 , FL 140 ) a na sily v nosníkoch ( SE 130 , SE 110.21 , SE 110.22 )
  8. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Zosilňovač

  • počet vstupných kanálov: 16
  • integrovaná dotyková obrazovka
    • 4,3”
    • 480 * 272 pixelov
    • 16-bitová farba

Pripojenie tenzometra v konfigurácii polovičného alebo úplného mostíka

  • odpor: min. 350 Ohm/tenzometer
  • napájacie napätie tenzometra: ±5VDC

Vstupné napätie: max. ±32 mV


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 230x200x120 mm
Hmotnosť: cca. 2 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Objednávacie číslo: 021.15200

Vedomosti
Základné znalosti
Experimentálna analýza napätia a deformácie Pdf
