SE 200 MEC – Smart digitálny rám
nie je k dispozícií
Montážny rám, hlavný modul, linka napájacej zbernice, online prístup do GUNT Media Center
- montážny rám na uchytenie inteligentných komponentov s podporou komunikácie pre experimenty v inžinierskej mechanike
- Plug&Play: bezdrôtové a digitálne pripojenie komponentov, automatická identifikácia s polohou a vyrovnaním
- klikací systém pre jednoduché nastavenie a rekonfiguráciu experimentu
voliteľné
Sily a deformácie v priehradovom nosníku
SE 200.01 MEC - Sily v väzniciach
Mosty, trámy a oblúky
SE 200.02 MEC - Sily na visutom moste
Statické a kinetické trenie
Sily a momenty
SE 200.05 MEC - Lanové sily a kladkostroje
Stabilita a vybočenie
Elastické a trvalé deformácie
Komponenty príslušenstva pre nastavenie a prístrojové vybavenie
SE 200.21 MEC - Podpora
SE 200,22 MEC - Jednotka nákladu
SE 200.23 MEC - Meranie vzdialenosti
SE 200,24 MEC - Vertikálne zaťaženie
SE 200,25 MEC - Záťaž
SE 200,26 MEC - Rozložené zaťaženie
SE 200,27 MEC - Súprava tyčí
Inovatívnym prvkom radu GUNT MEC je integrácia inteligentných komponentov s možnosťou komunikácie s dynamickým softvérom. Séria intuitívne kombinuje mechanické experimenty s digitálnymi vyučovacími metódami.

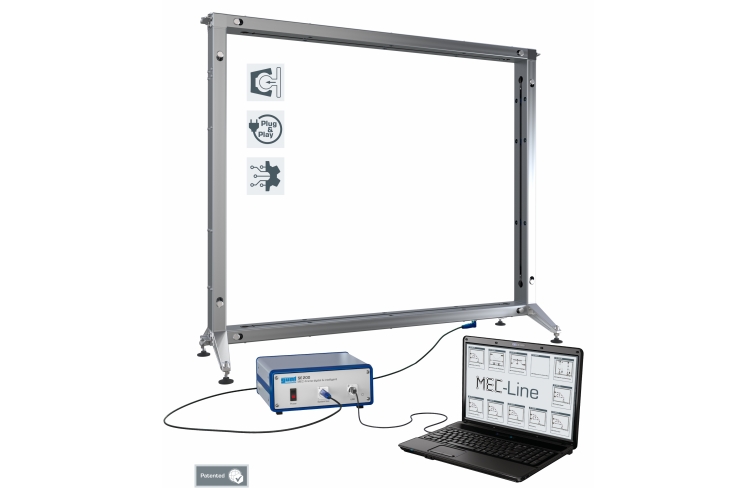

Stabilný montážny rám SE 200 z nehrdzavejúcej ocele je zmontovaný pomocou rýchloupínacích prvkov, nie sú potrebné žiadne nástroje. Montážny rám poskytuje priamy a bezdrôtový prenos dát a napájanie inteligentných komponentov. Pre všetky experimentálne nastavenia je potrebná iba 1 linka napájacej zbernice, ktorá spája montážny rám s hlavným modulom cez Plug&Play. Všetky údaje z experimentov sa zhromažďujú a posielajú do softvéru GUNT cez USB pripojenie.
Inteligentné komponenty s možnosťou komunikácie, ako sú tyče, bremená alebo podpery, sú vybavené elektronickým modulom na zber údajov a zobrazenie nameraných hodnôt. Po umiestnení sa automaticky identifikujú s ich presnou polohou a zarovnaním a zobrazia sa číselne aj graficky v softvéri GUNT . Výsledky experimentu sú tiež zobrazené graficky v softvéri GUNT . Namerané dáta sa ukladajú a spracúvajú v PC. Príslušenstvo série je možné modulárne kombinovať a umožňuje nastavenie a rozšírenie experimentov. Komplexný didaktický multimediálny učebný materiál pre celú sériu je bezplatne dostupný online v GUNT Media Center.
Objednávacie číslo: 022.20000
Špecifikácia
- montážny rám na uchytenie experimentov v inžinierskej mechanike
- hlavný modul a montážny rám pripojený cez Plug&Play s 1 napájacou linkou zbernice
- samostatné, voliteľné pripojenie hlavného modulu k softvéru GUNT cez USB
- digitálne prepojenie inteligentných komponentov s možnosťou komunikácie a zber nameraných údajov cez hlavný modul
- presná a odolná rámová konštrukcia z nehrdzavejúcej ocele s presne padnúcimi rýchlouzávermi
- click systém pre jednoduché a rýchle nastavenie experimentu bez káblov
- k dispozícii je voľne kombinovateľné príslušenstvo s inteligentnými komponentmi s možnosťou komunikácie, ako sú tyče, bremená, podpery, merania vzdialenosti atď.
- individuálny softvér GUNT vrát. v rozsahu dodávky experimentov
- zobrazenie nameraných hodnôt a znázornenie síl v softvéri GUNT príslušného experimentu
- Softvér GUNT cez USB pod Windows 10
- digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, pracovné listy
Technické dáta
Montážny rám z nehrdzavejúcej ocele
- experimentálna plocha ŠxV: 1080x880mm
- šírka profilovej drážky: 12mm
- rýchloupínacie prvky: 4
Hlavný modul
- Plug&Play pripojenie k montážnemu rámu cez 1 linku napájacej zbernice
- pripojenie k softvéru GUNT cez USB
- prenos dát z inteligentných komponentov s podporou komunikácie
- zber nameraných údajov
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1140x350x1040 mm
Hmotnosť: cca. 23 kg
Vyžaduje sa pre prevádzku
Príslušenstvo zo série GUNT MEC Line, odporúčané PC s Windows
Objednávacie číslo: 022.20000
