FL 111 Sily v jednoduchom tyčovom systéme

FL 111 Sily v jednoduchom tyčovom systéme

  • meranie síl tyče
  • výpočet prútových síl metódou spojov
  • porovnanie: výsledok merania – výpočet – grafická metóda

1 rám
3 bary
3 uzlové disky
3 číselníkové meradlá
1 sada závaží
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

  • rozlíšenie síl v jednoduchých prútových konštrukciách

voliteľné

WP 300.09 Laboratórny vozík

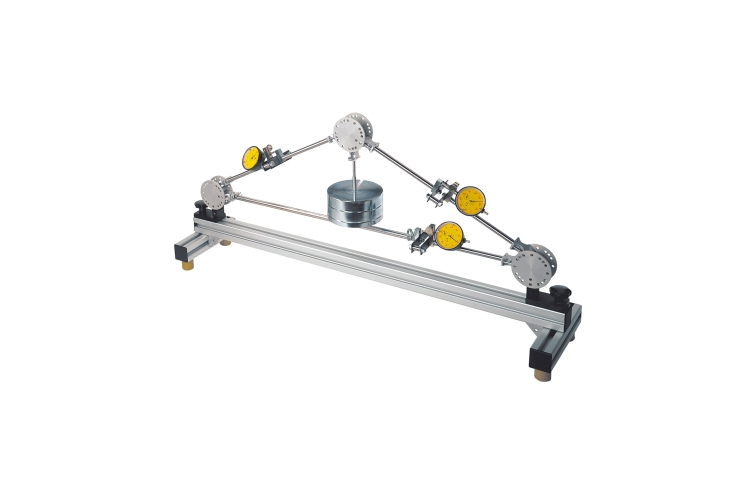

FL 111 predstavuje jednoduchú tyčovú konštrukciu. V systéme s jednou rovinou sú tyče vystavené iba tlaku a ťahu. Zaťaženia sa aplikujú iba na uzly.

Jednotka pozostáva z troch tyčí, ktoré sú navzájom spojené pomocou kotúčov tak, aby sa spoje mohli voľne pohybovať. Pozdĺžne nastaviteľná tyč umožňuje konštrukciu tyče s rôznymi uhlami.

Tyče zapadajú do diskov pomocou západkových zámkov. Dva z uzlových diskov tvoria tiež podpery (pevné a pohyblivé) a sú upevnené na robustnom základnom ráme z hliníkových profilov. Vonkajšie zaťaženie sa aplikuje na disk horného uzla pomocou závaží.

Vyskytujúce sa sily tyče sa merajú deformáciou prvkov listovej pružiny v strede tyče.

Objednávacie číslo: 021.11100

Špecifikácia
  1. rozlíšenie síl v jednej rovine, staticky určitý systém
  2. 3 uzlové disky, z ktorých 2 slúžia ako podpery
  3. 3 tyče, každá vybavená listovým pružinovým prvkom a číselníkom
  4. 2 pevné dĺžky lišty, 1 variabilná dĺžka lišty
  5. 5 rôznych uhlov nastaviteľných medzi tyčami
  6. úložný systém na uloženie komponentov
Technické dáta

Bary

  • pevná lišta: L=440mm
  • nastaviteľná tyč: L=440, 622, 762 mm

Uhol medzi tyčami

  • 60°-60°-60°/45°-90°-45°
  • 30°-120°-30°/30°-30°-120°

Dvojitá mierka

  • rozsah merania: 0…10 mm
  • delenie: 0,01 mm

Závažia

  • 1x 1N (vešiak)
  • 1x 10N
  • 2x 20N

Prvok listovej pružiny

  • rozsah merania sily: 0…50N

Rozmery a hmotnosť

DxŠxV: 900x200x600 mm
Hmotnosť: cca. 15 kg
DxŠxV: 1170x480x178mm (úložný systém)

Objednávacie číslo: 021.11100
