SE 200.05 MEC – Lanové sily a kladkostroje
- oboznámenie sa s rôznymi kladkostrojmi
- meranie
- káblové sily
- podporné sily
- posunutie
- uhlová závislosť síl
- meranie sily pri rôznych zaťaženiach
- príslušenstvo MEC Line je možné modulárne kombinovať pre nastavenie a rozšírenie experimentov
- E-Learningový kurz so základnými znalosťami a podrobnou prezentáciou postupu experimentu a pútavých animácií
- zaručil úspech pri učení prostredníctvom digitálnych pracovných listov v GUNT Media Center
2 kladkové bloky
1 softvér GUNT
1 sada inštruktážnych materiálov a online prístup do GUNT Media Center
1 úložný systém s penovou vložkou
- bezdrôtové nastavenie kladkostrojov spolu s inteligentnými, komunikačnými závesnými káblami a príslušenstvom
- skúmajte 2 rôzne kladkostroje súčasne
- Pre každý kladkostroj sú možné 2 varianty nastavenia
- klikací systém pre jednoduché nastavenie a rekonfiguráciu
- automatická identifikácia v softvéri GUNT a priradenie kladkostrojov a príslušenstva
požadovaný
SE 200 MEC – digitálny a inteligentný rám
min. 1, max. 2
SE 200.21 MEC - Podpora
min. 1, max. 2
SE 200,24 MEC - Vertikálne zaťaženie

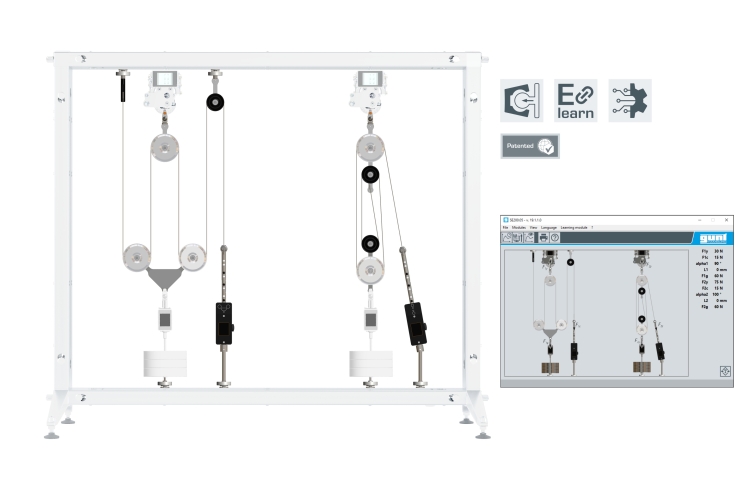

Kladkostroje umožňujú zdvíhanie ťažkých bremien a používajú sa napríklad pri žeriavoch. SE 200.05 v kombinácii s ďalším príslušenstvom radu MEC umožňuje inteligentné, digitálne podporované experimentálne nastavenie kladkostrojov. Experiment obsahuje dva kladkostroje rôznych konštrukcií s inteligentnými, komunikačnými závesnými káblami, vybavené elektronickými modulmi na zber dát a zobrazenie nameraných hodnôt. Experimentálne usporiadanie je umiestnené v montážnom ráme SE 200. Montážny rám z nehrdzavejúcej ocele poskytuje priamy a bezdrôtový prenos dát a napájanie inteligentných komponentov.
Kladkostroje majú rovnaký prevodový pomer a možno ich skúmať súčasne. Prevodový pomer je určený počtom použitých káblových prameňov a kladiek. S každým kladkostrojom je možné nakonfigurovať dva varianty nastavenia. Meranie sily, uhla a posunu na závesnom lanku má päť zaskakovacích bodov pre nastavenie rôznych výšok. Zacvakávací systém zaisťuje, že komponenty ľahko zapadnú na miesto.
Pre nastavenie je k dispozícii príslušenstvo, ako sú podpery a vertikálne zaťaženia. Zaťaženie sa aplikuje na každý z kladkových blokov pomocou vertikálneho zaťaženia na spodnú kladku. V experimentoch sa merajú sily, uhly a posunutie na závesných lankách a zobrazujú sa ako nameraná hodnota priamo na inteligentných komponentoch aj v softvéri GUNT . Softvér GUNT identifikuje a zobrazuje polohu a umiestnenie inštalovaných závesných káblov, ako aj reakcie podpory. Zobrazené sú aj výšky zdvihu a použité vertikálne zaťaženia. Softvér GUNT dynamicky reaguje na zmeny. Vizualizácia v softvéri vždy zodpovedá skutočne osadeným kladkostrojom. Namerané hodnoty sa analyzujú v reálnom čase.
Všetky komponenty sú prehľadne usporiadané a dobre chránené v úložnom systéme.
Objednávacie číslo: 022.20005
Špecifikácia
- meranie závesného lana a nosných síl v rôznych kladkách
- 2 kladkostroje, každý s 2 variantmi nastavenia
- inteligentné závesné káble s možnosťou komunikácie s elektronickými modulmi na zber dát a zobrazenie nameraných hodnôt
- nastavenie celého usporiadania experimentu v montážnom ráme SE 200
- klikací systém pre jednoduché, rýchle experimentálne nastavenie bez kabeláže
- podpery a vertikálne zaťaženia dostupné ako príslušenstvo
- automatická identifikácia a priradenie závesných káblov a príslušenstva počas nastavovania a experimentovania
- meranie sily, uhla a posunu s 5 zaklapávacími bodmi
- zobrazenie nameraných hodnôt a vizuálne zobrazenie síl v softvéri GUNT
- Softvér GUNT cez USB pod Windows 10
- digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, pracovné listy
Technické dáta
Kladkové bloky:
- prevodový pomer: 1:4
- upevňovacie body pre závesný kábel: 2
- prichytávacie body: 5
- rozstup zacvakávacích bodov: 33 mm
Meracie rozsahy
2x meranie sily: 0…200N
2x uhol: 0…360°
2x zaskakovacie body: 5
Rozmery a hmotnosť
DxŠxV: 800x600x200mm (úložný systém)
Hmotnosť: cca. 12 kg (celkovo)
Vyžaduje sa pre prevádzku
Príslušenstvo zo série GUNT MEC Line, odporúčané PC s Windows
Objednávacie číslo: 022.20005
![MEC Line: webový prehľad](/images/wissen_thumbs/587_en-GB.jpg)
![Príslušenstvo MEC Line SE 200](/images/wissen_thumbs/590_en-GB.jpg)
![MEC Line: Inžinierska mechanika](/images/wissen_thumbs/588_en-GB.jpg)
![SE 200 MEC – digitálny a inteligentný rám](/images/datasheet/1827/SE-200.05-SE-200-MEC--Frame-digital--smart-products_list_small-gunt-1827-foto_totale.jpg)
![SE 200.21 MEC – Podpora](/images/datasheet/1827/SE-200.05-SE-200.21-MEC--Support-products_list_small-gunt-1827-foto_totale.jpg)
![SE 200,24 MEC – Vertikálne zaťaženie](/images/datasheet/1827/SE-200.05-SE-200.24-MEC--Vertical-load-products_list_small-gunt-1827-foto_totale.jpg)
![](/images/datasheet/1827/SE-200.05-MEC--Cable-forces-and-pulley-blocks-products_list_small-gunt-1827-foto_totale.jpg)

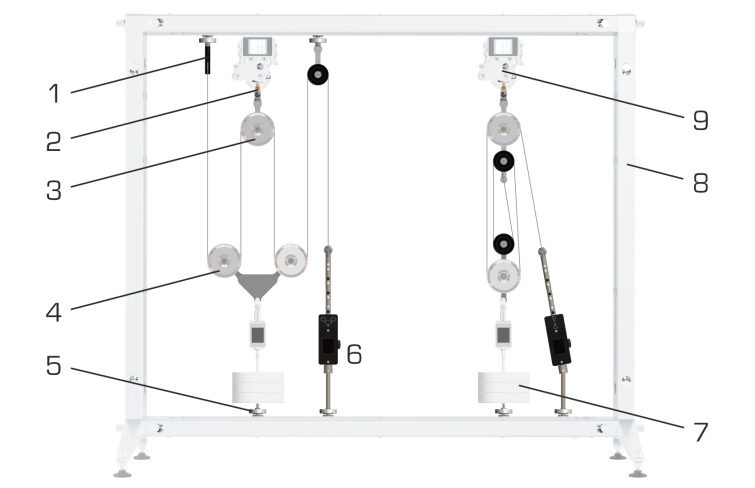

![1 horná montáž, 2 pripojenie k podpere SE 200.21, 3 horná kladka, 4 spodná kladka, 5 vedenie pre vertikálne zaťaženie SE 200.24, 6 meranie sily, uhla a posunu; príslušenstvo: 7 zvislé zaťaženie SE 200.24, 8 montážny rám SE 200, 9 podpera SE 200.21](/images/datasheet/1827/SE-200.05-MEC--Cable-forces-and-pulley-blocks-products_list_small-gunt-1827-zeichnung.jpg)

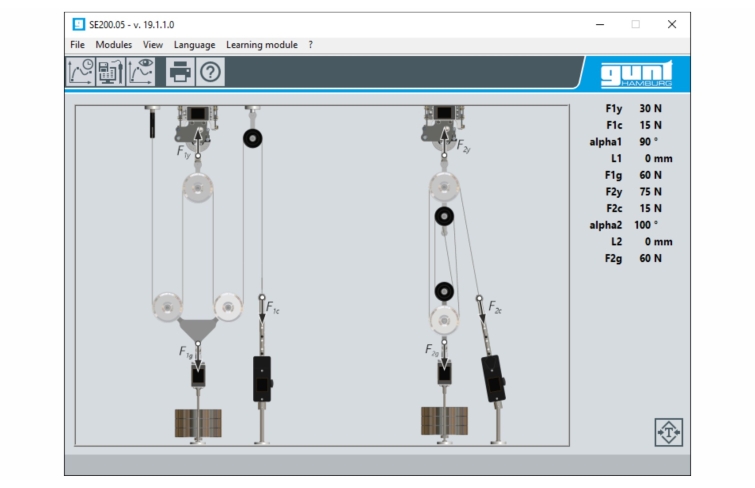

![Snímka obrazovky softvéru GUNT: automaticky prenášané experimentálne nastavenie a zobrazenie nameraných a vypočítaných síl, posunutia a uhlov](/images/datasheet/1827/SE-200.05-MEC--Cable-forces-and-pulley-blocks-products_list_small-gunt-1827-zeichnung_einzelheit_1.jpg)

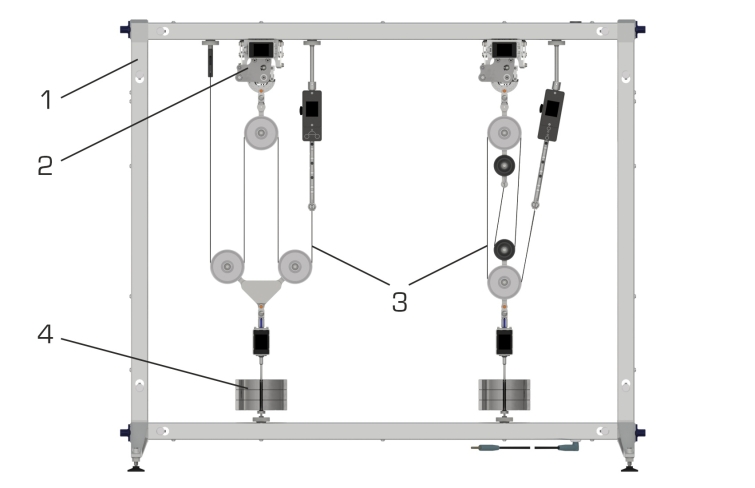

![Varianty nastavenia: 1 montážny rám SE 200, 2 dve podpery SE 200.21, 3 rôzne kladky, 4 dve vertikálne zaťaženia SE 200.24](/images/datasheet/1827/SE-200.05-MEC--Cable-forces-and-pulley-blocks-products_list_small-gunt-1827-zeichnung_einzelheit_2.jpg)
