MT 136 Montážne cvičenie: zubové čerpadlo

MT 136 Montážne cvičenie: zubové čerpadlo

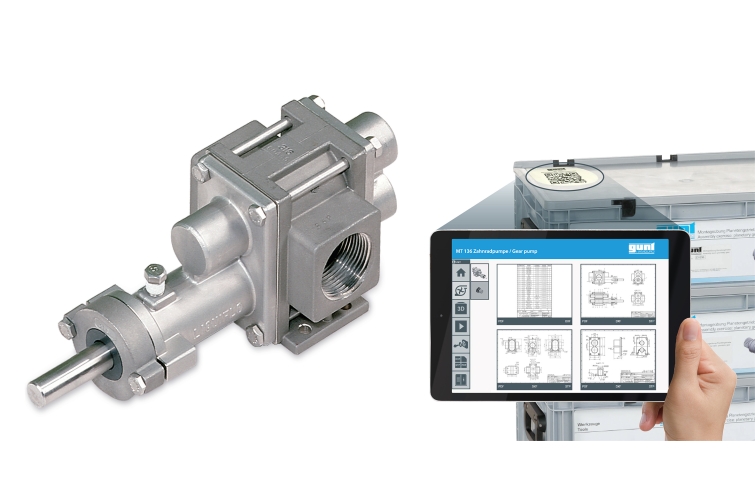

Obrázok zobrazuje zariadenie a GUNT Media Center, tablet nie je súčasťou dodávky

Obrázok zobrazuje zariadenie a GUNT Media Center, tablet nie je súčasťou dodávky

  • široké spektrum vzdelávacích príležitostí s interdisciplinárnymi problémami
  • časť GUNT Practice Line na montáž, údržbu a opravy
  • multimediálne inštruktážne materiály na USB flash disku a online v GUNT Media Center: 3D PDF , DXF súbory, STEP súbory, videá
  • funkcia a konštrukcia zubového čerpadla
  • plánovanie a prezentácia procesu montáže

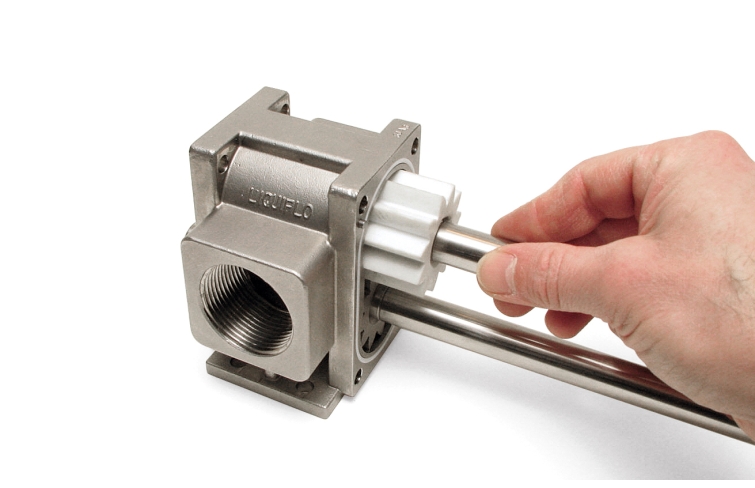

  • montáž a demontáž, vrátane údržby a opráv
  • čítať a porozumieť technickým výkresom v imperiálnych meraniach (súbory PDF , DXF a STEP )
  • oboznámenie sa s rôznymi prvkami stroja: ozubené kolesá, mechanická upchávka
  • oboznámenie sa s montážnymi pomôckami a zariadeniami
  • vytvárať programy pre 3D tlač a CNC obrábanie

1 súprava

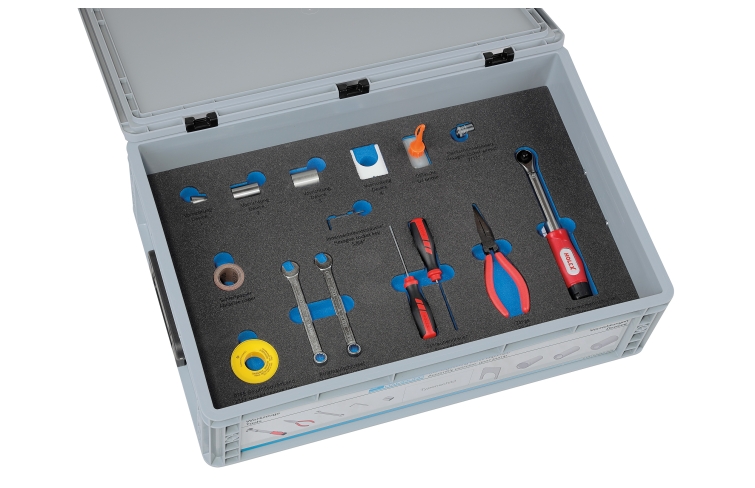

1 sada nástrojov

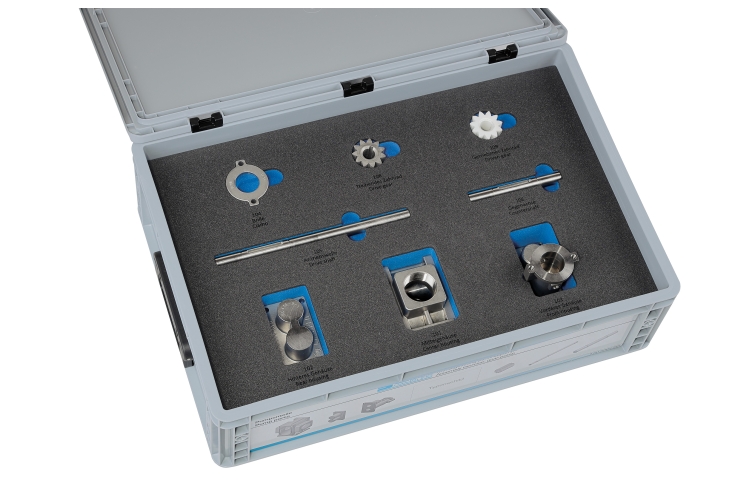

1 sada montážnych prípravkov

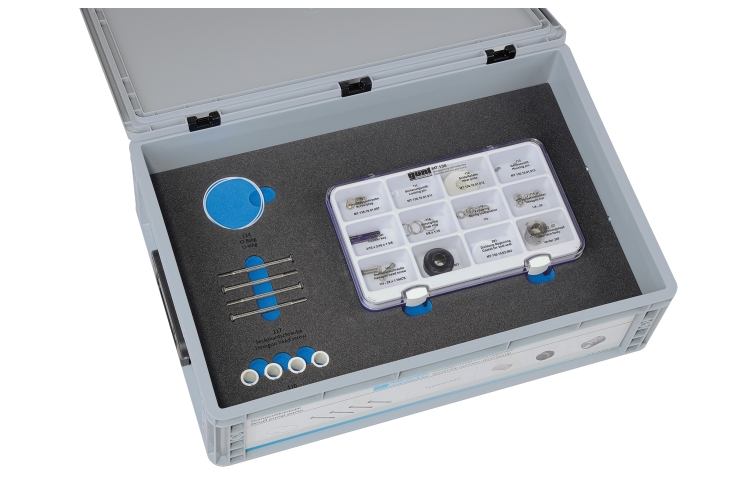

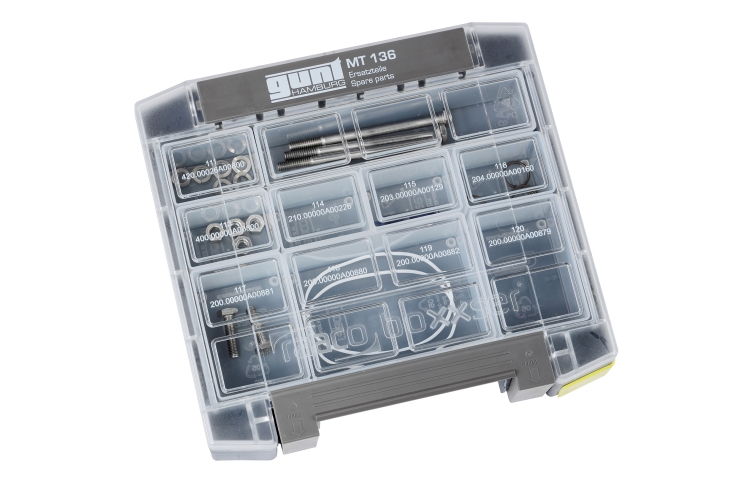

1 sada náhradných dielov
3x úložný systém s penovou vložkou
1 sada inštruktážneho materiálu: technický popis systému, kompletná sada výkresov so zoznamom dielov ( PDF , DXF , STEP ), popis montážnych a demontážnych sekvencií, montážne videá, online prístup do GUNT Media Center

voliteľné

Vozík MT 120.01
MT 120.02 Transportný valec
Model HM 700.22 Cutaway: zubové čerpadlo

Zubové čerpadlá patria do skupiny obehových piestových čerpadiel, ktoré pracujú na objemovom princípe. Majú jednoduchý dizajn a ľahko sa používajú.

Montážna súprava MT 136 je súčasťou GUNT Practice Line pre montáž, údržbu a opravy, ktorá je určená pre technické školy a firemné školiace strediská. Úzke prepojenie medzi teóriou a učebným obsahom založeným na praxi je evidentné. Procesy montáže a demontáže je možné jednoducho dokončiť v rámci štandardných vyučovacích hodín. Na montáž je potrebné iba základné náradie, všetko dodávané so súpravou. Dosadacie sedlá zubového čerpadla sú navrhnuté tak, aby sa celá montáž dala vykonať ručne.

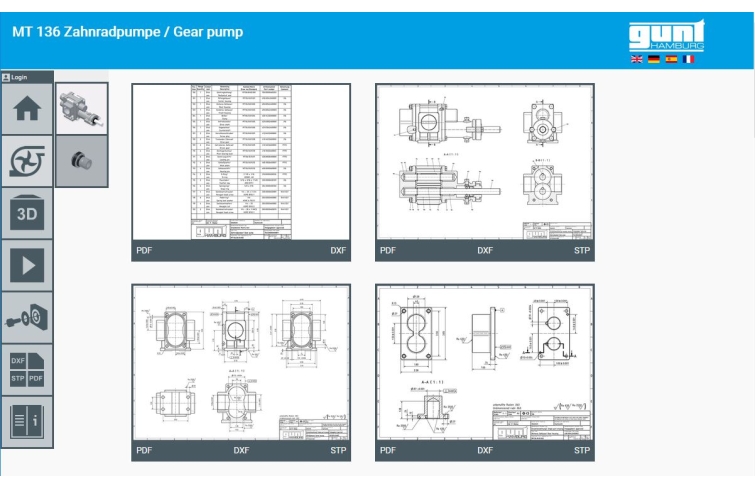

Súčasné multimediálne inštruktážne materiály poskytujú rozsiahle technické informácie ako základ pre návrh lekcií. Základným prvkom učebných materiálov je kompletná sada výkresov ako súbory so zoznamom dielov, výkresy jednotlivých dielov, rozložené pohľady, montážne výkresy a 3D výkresy. Všetky výkresy sú štandardné a sú dimenzované v súlade s požiadavkami výroby. Sada výkresov pozostáva zo súborov DXF , súborov STEP a súborov PDF . Užitočnou funkciou sú aj montážne videá. Súbory sú tiež bezplatne dostupné online v GUNT Media Center. Rozmery, tolerancie a detaily povrchu na výkresoch sú uvedené ako britské rozmery (palce).

Demontované zubové čerpadlo so sadou malých dielov a 4 montážnymi zariadeniami sa dodáva v pevnom úložnom systéme s penovou vložkou. Pre pohodlnú prepravu montážneho cvičenia je vhodný transportný valec MT 120.02 alebo vozík MT 120.01 .

Objednávacie číslo: 051.13600

Špecifikácia
  1. montážna súprava zubového čerpadla
  2. časť GUNT Practice Line na montáž, údržbu a opravy
  3. demontované zubové čerpadlo so sadou malých dielov a 4 montážnymi zariadeniami, dodávané v pevnom úložnom systéme s penovou vložkou

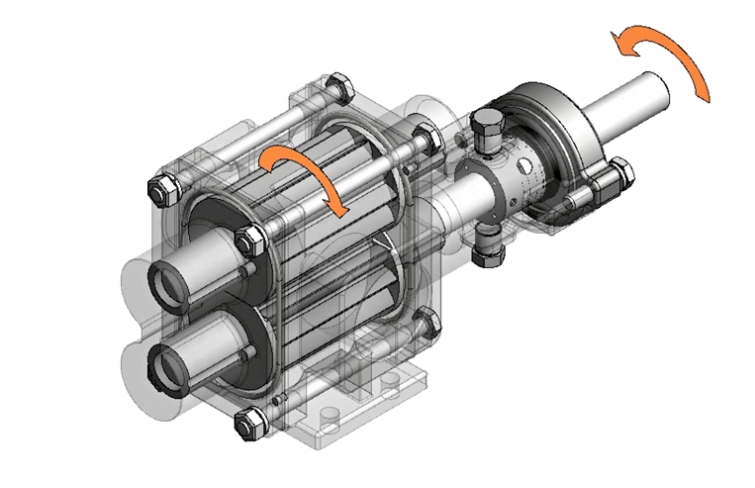

  4. zubové čerpadlo pozostávajúce zo skrine, hnacieho hriadeľa a predlohového hriadeľa, hnacieho kolesa, hnaného kolesa, ložísk, mechanickej upchávky
  5. multimediálny učebný materiál: 3D PDF , súbory CAD /STEP, videá
  6. rozmery, tolerancie a detaily povrchu na výkresoch uvedené ako britské rozmery (palce)
  7. online prístup do GUNT Media Center
Technické dáta

Zubové čerpadlo

  • spotreba energie: max. 2 kW
  • maximálny prietok: 80L/min
  • max. dopravný tlak: 7 bar rel.
  • otáčky motora: 300…1750 min -1
  • vstup: 1 1/4” NPT
  • výstup: 1 1/4” NPT
  • materiály čerpadiel
    • puzdro: nehrdzavejúca oceľ el 316 (1.4401)
    • prevody: nehrdzavejúca oceľ el 316 (1.4401)/PTFE
    • opotrebiteľné dosky: PTFE
    • klzné ložiskové puzdrá: PTFE
    • mechanické tesnenie: keramika/PTFE
  • viskozity závislé od rýchlosti
    • max. viskozita pri n=300 min -1 : 10000 mPas
    • max. viskozita pri n=1750 min -1 : 3000 mPas

Rozmery a hmotnosť

DxŠxV: 600x400x590mm (úložný systém)
Hmotnosť: cca. 20 kg

Objednávacie číslo: 051.13600
