HM 300 Hydraulický okruh s odstredivým čerpadlom

HM 300 Hydraulický okruh s odstredivým čerpadlom

  • meranie tlakových pomerov vo ventiloch a armatúrach a čerpadle
  • meranie prietoku
  • prehľadne usporiadaný okruh čerpadla
  • zaznamenávanie charakteristiky čerpadla
  • tlakové straty na rôznych ventiloch a armatúrach v závislosti od prietoku
  • určenie pracovného bodu v hydrostatickom okruhu

1 experimentálna jednotka
1 tlakomer
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

Hydraulické okruhy sú navrhnuté podľa ich úlohy a oblasti použitia. Navrhovanie hydraulických okruhov vyžaduje znalosť prietokového správania a tlakových strát vo ventiloch a armatúrach, ako aj charakteristiky čerpadla. Hydraulický obvod možno prirovnať k elektrickému obvodu. Táto analógia môže byť evidentná na experimentálnej jednotke HM 300 .

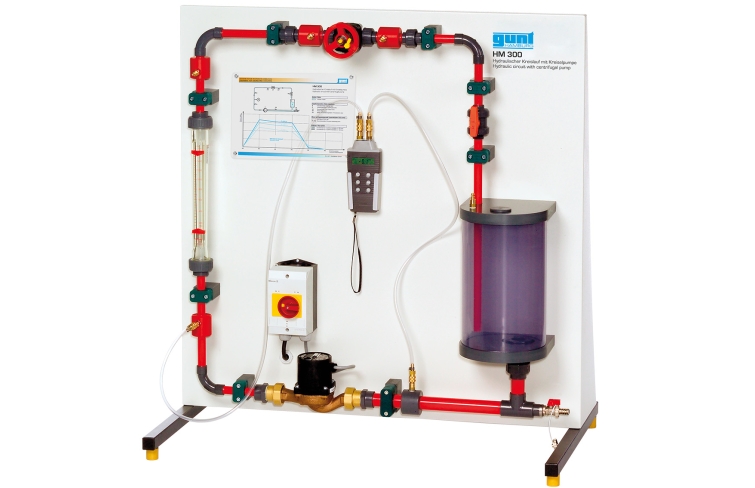

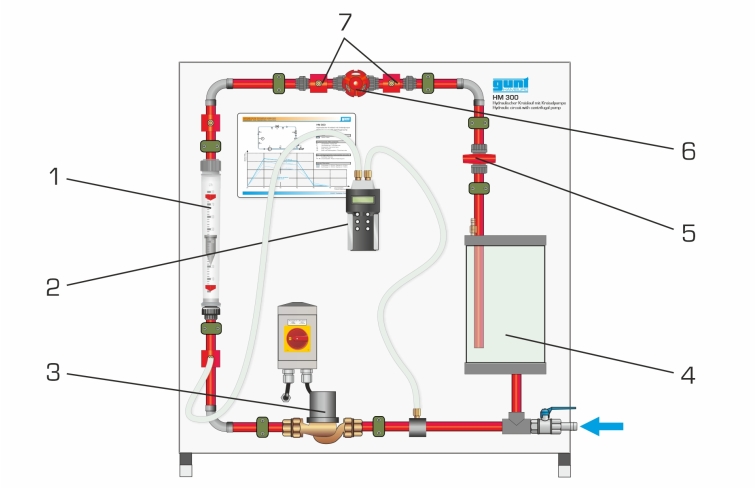

Experimentálna jednotka HM 300 obsahuje odstredivé čerpadlo, rotameter, membránový ventil, nádrž na vodu a rôzne ďalšie ventily a armatúry. Po naplnení systému môže byť experimentálna jednotka prevádzkovaná nezávisle od prívodu vody.

Prietok sa nastavuje ventilmi a odčítava sa z rotametra. Miesta merania tlaku v potrubnom systéme sú riešené ako prstencové komory. To vytvára do značnej miery nerušivé meranie tlaku. Súčasťou dodávky je aj elektronický merač tlaku na meranie diferenčného tlaku. Body merania tlaku sú spojené v pároch s tlakomerom a príslušný diferenčný tlak sa zobrazuje na displeji.

Objednávacie číslo: 070.30000

Špecifikácia
  1. tlakové pomery na rôznych meracích objektoch

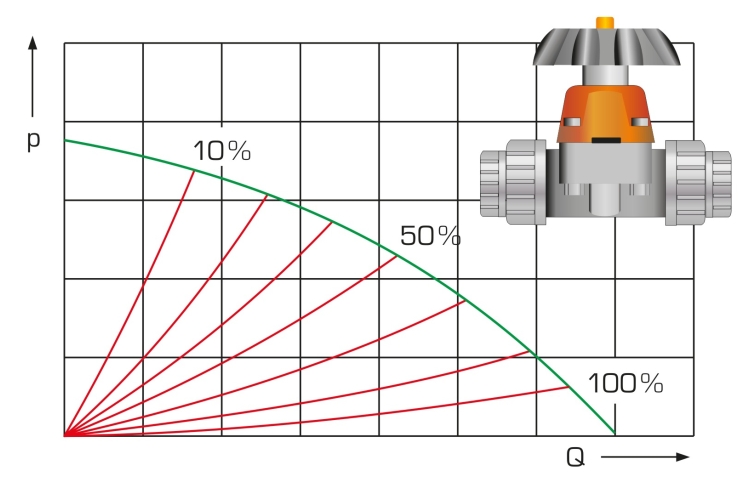

  2. meracie objekty: čerpadlo, prietokomer, membránový ventil

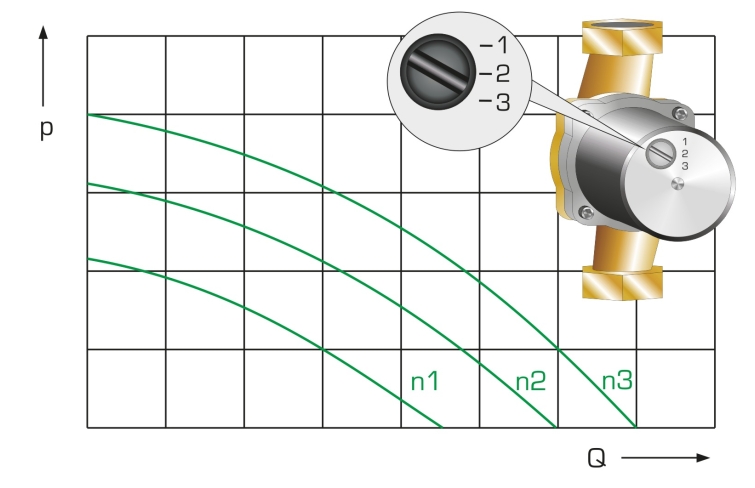

  3. odstredivé čerpadlo s 3 rôznymi rýchlosťami
  4. uzavretý vodný okruh
  5. prietok je možné nastaviť pomocou ventilov
  6. meranie prietoku pomocou rotametra
  7. prstencové komory umožňujú jednoduché meranie tlaku
  8. meranie diferenčného tlaku pomocou elektronického tlakomeru
Technické dáta

Nádrž

  • objem: 8,5L

Pumpa:

  • max. príkon: 44W
  • max. prietok: 2,8 m 3 /h
  • max. hlava: 4m
  • tri stupne spínania pre voľbu rýchlosti


Meracie rozsahy
  • prietok: 150…1600L/h
  • diferenčný tlak: ±350 mbar

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1000x610x1100 mm
Hmotnosť: cca. 55 kg

Objednávacie číslo: 070.30000

Vedomosti
Základné znalosti
Odstredivé čerpadlá Pdf
