HM 332 Charakterizácia čerpadiel v paralelnej a sériovej konfigurácii

HM 332 Charakterizácia čerpadiel v paralelnej a sériovej konfigurácii

zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • prevádzka odstredivých čerpadiel v paralelnej a sériovej konfigurácii
  • riadenie závodu pomocou integrovaného PLC
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
  • skúmať správanie odstredivých čerpadiel v prevádzke

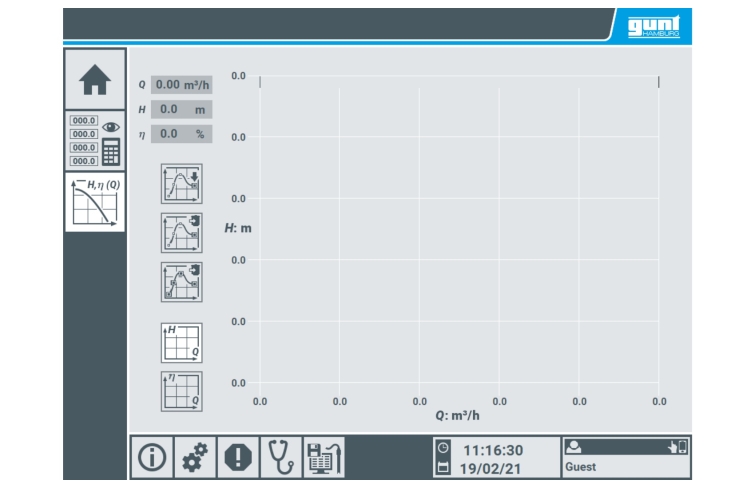

  • zaznamenávanie charakteristík čerpadla
  • charakteristiky záznamového systému
  • určenie efektívnosti
  • skúmanie sériovej a paralelnej konfigurácie čerpadiel
  • spúšťanie a vypínanie čerpacích systémov
  • zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 10 koncových zariadeniach
    • navigácia v menu nezávisle od používateľského rozhrania zobrazeného na dotykovej obrazovke
    • rôzne užívateľské úrovne dostupné na koncovom zariadení: na pozorovanie experimentov alebo na obsluhu a kontrolu

1 tréner
1 hadica
1 sada nástrojov
1 sada inštruktážneho materiálu

V praxi je z ekonomických dôvodov často inštalovaných niekoľko čerpadiel buď paralelne alebo v sériovej konfigurácii. V paralelnom usporiadaní čerpadlá pracujú v spoločnom potrubí. To vyžaduje, aby čerpadlá použité v každom prípade mohli dosiahnuť rovnakú výšku. Paralelné konfigurácie ponúkajú výhodu, že keď je dopyt nízky, pracuje iba jedno čerpadlo a ostatné čerpadlá sa zapínajú, keď sa prietok zvyšuje. V sériovej konfigurácii sú čerpadlá s rovnakými prietokmi usporiadané v rade. Toto usporiadanie umožňuje premostenie veľkých spádov a často je nákladovo efektívnejšie ako použitie jedného čerpadla s veľkou dopravnou výškou.

HM 332 študuje spoluprácu dvoch odstredivých čerpadiel a ilustruje rozdiely v paralelnej a sériovej konfigurácii.

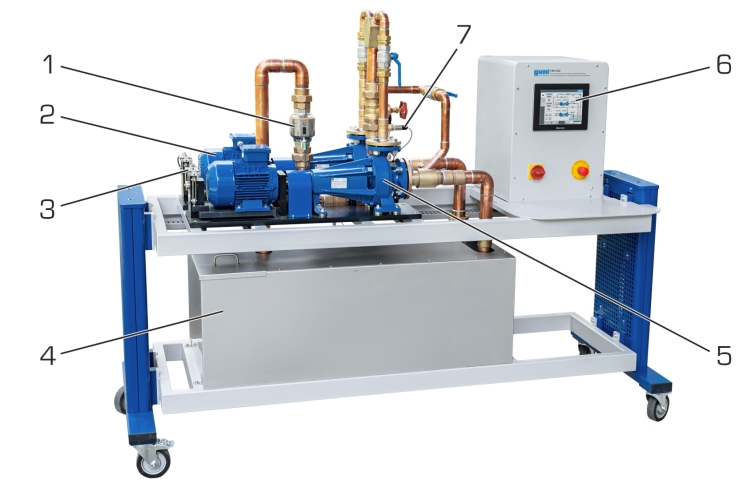

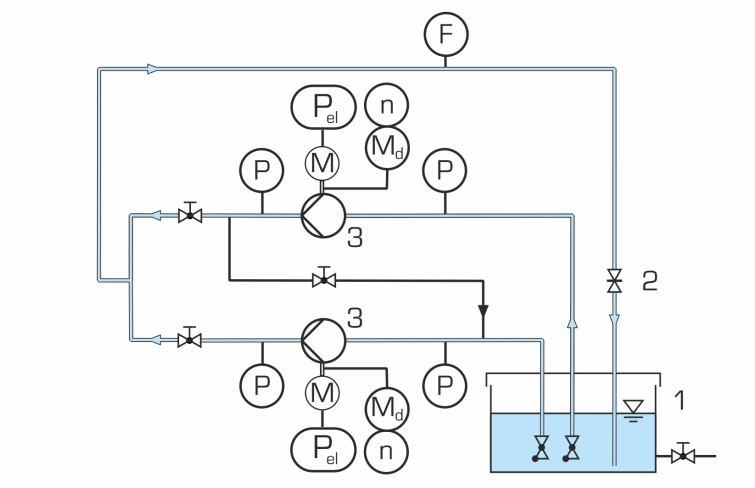

Trenažér má uzavretý vodný okruh a je vybavený dvoma rovnakými odstredivými čerpadlami. Otáčky motorov čerpadiel je možné nastaviť pomocou frekvenčných meničov. Všetky motory sú namontované na otočných ložiskách, takže krútiaci moment pohonu možno merať pomocou snímača sily, čo umožňuje určiť mechanický výkon pohonu. Senzory zisťujú tlaky na vstupe a výstupe čerpadiel. Prietok sa meria elektromagnetickým prietokomerom. Údaje o výkone čerpadla a straty v potrubí sú vypočítané a zobrazené vo forme charakteristík. Z nameraných hodnôt sa určujú charakteristické parametre čerpadiel. Ďalej sú študenti oboznámení s prevádzkovým správaním odstredivých čerpadiel a môžu si precvičiť správny spôsob spúšťania a vypínania takéhoto čerpacieho systému.

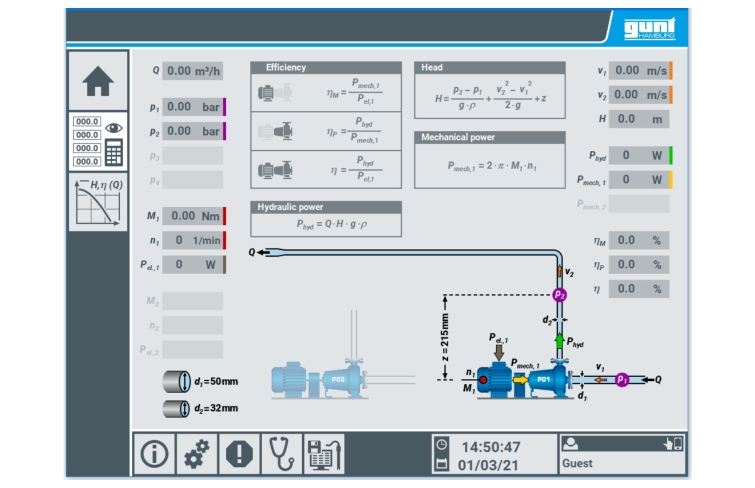

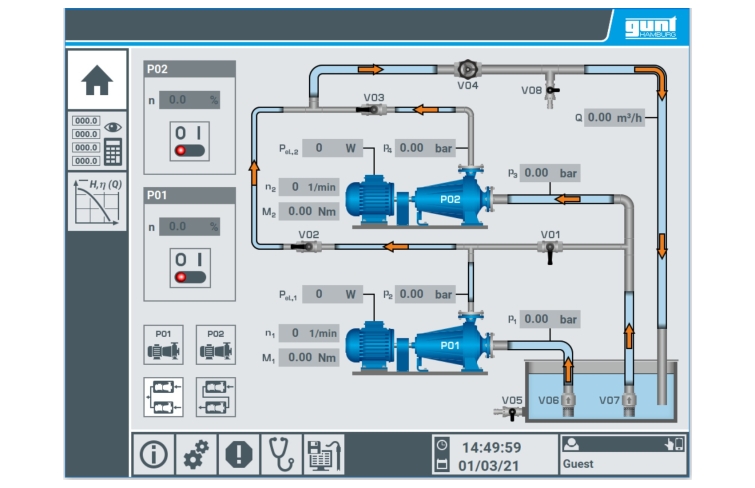

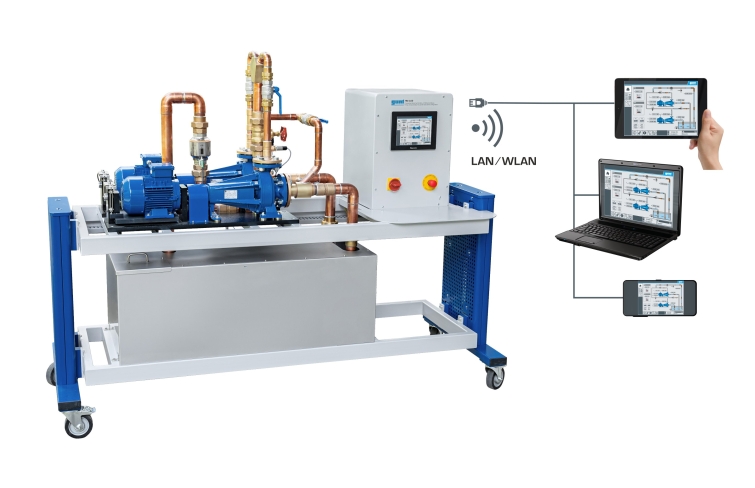

Trenažér obsluhuje a riadi integrované PLC s dotykovou obrazovkou. Pomocou integrovaného smerovača je možné trenažér alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je tiež možné zobraziť až na 10 koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka.

Objednávacie číslo: 070.33200

Špecifikácia
  1. trenažér s 2 odstredivými čerpadlami, ktoré sú prevádzkované v sériovej alebo paralelnej konfigurácii
  2. riadenie závodu pomocou PLC , ovládanie cez dotykovú obrazovku
  3. integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky: možnosť zrkadlenia používateľského rozhrania až na 10 koncových zariadeniach
  4. uzavretý vodný okruh
  5. hnacie motory s nastaviteľnou rýchlosťou
  6. motor s kyvadlovým ložiskom, meranie krútiaceho momentu cez rameno páky a snímač sily
  7. indukčný snímač rýchlosti na motore
  8. elektromagnetický prietokomer
  9. zber dát cez PLC na internú USB pamäť, prístup k uloženým nameraným hodnotám cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka
Technické dáta

PLC : Weintek cMT3092X

2 čerpadlá

  • max. prietok: 19,8 m 3 /h
  • max. hlava: 23m

2 hnacie motory

  • výkon: 1,1kW
  • rozsah otáčok: 0…3000 min -1

Zásobník: 280L


Meracie rozsahy
  • tlak (vstup):
    • čerpadlo 1: -1…0,6bar
    • čerpadlo 2: -1…3bar
  • tlak (výstup):
    • čerpadlo 1: 0…2,5 bar
    • čerpadlo 2: 0…6bar
  • prietok: 0…600L/min
  • rýchlosť: 2x 0…3000 min -1
  • krútiaci moment: 2x 0…10Nm
  • výkon: 2x 0…2,2kW

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2260x790x1760 mm
Hmotnosť: cca. 400 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Objednávacie číslo: 070.33200

Vedomosti
Základné znalosti
Odstredivé čerpadlá Pdf
plagát
Vzdialené vzdelávanie - Zrkadlenie obrazovky: pripojenie, zrkadlenie, zber dát Pdf
Video
dojmy
Snímka obrazovky
HM 332

Objednávacie číslo: 070.33200
