HM 365.12 Odstredivé čerpadlo, samonasávacie

HM 365.12 Odstredivé čerpadlo, samonasávacie

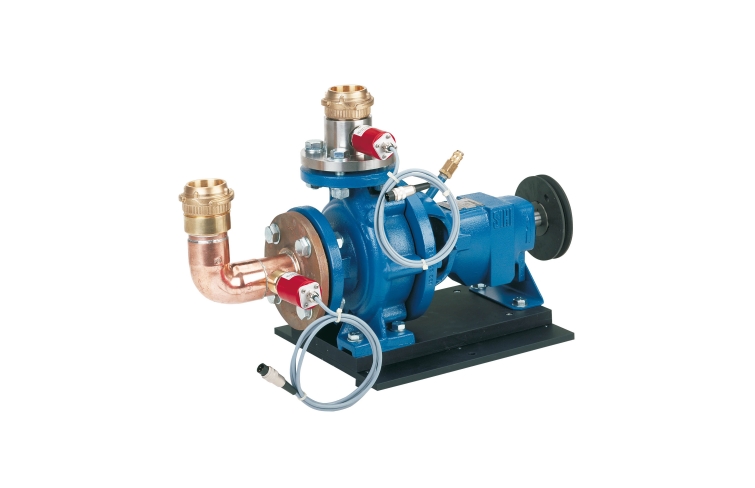

Na obrázku je znázornená podobná jednotka

Na obrázku je znázornená podobná jednotka

  • prevádzkové správanie samonasávacieho odstredivého čerpadla
  • časť GUNT FEML ine
  • v kombinácii s HM 365 a HM 365.10
    • zaznamenávanie charakteristík čerpadla
    • určenie potreby výkonu a hydraulického výkonu
    • určenie účinnosti čerpadla
    • určenie charakteristík systému a prevádzkového bodu čerpadla
    • kontrola potrebnej hodnoty NPSH čerpadla

1 odstredivé čerpadlo

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.10 Napájací agregát pre vodné čerpadlá

Samonasávacie čerpadlá sú schopné nasávať a prepravovať vzduch a vodu. Na rozdiel od jednoduchého odstredivého čerpadla sa dajú spustiť aj vtedy, ak je v sacom potrubí vzduch. To je možné vďaka dodatočnému saciemu stupňu bočného kanála, ktorý odstraňuje vzduch zo sacieho potrubia a vytvára podtlak, ktorý je potrebný na nasávanie tekutiny.

HM 365.12 je samonasávacie čerpadlo, ktoré sa dodáva pripravené na inštaláciu namontované na doske. Odstredivé čerpadlo sa inštaluje do napájacej jednotky HM 365.10 niekoľkými jednoduchými krokmi a pripája sa pomocou hadíc s rýchlospojkami a upevňuje sa pomocou upínacích pák. Pre napájanie je čerpadlo spojené s pohonnou jednotkou HM 365 klinovým remeňom.

Tlaky na vstupe a výstupe odstredivého čerpadla sa zaznamenávajú pomocou snímačov. Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 070.36512

Špecifikácia
  1. výskum samonasávacieho odstredivého čerpadla
  2. prevádzka s HM 365.10 Napájací agregát pre vodné čerpadlá
  3. poháňaná HM 365 Univerzálna pohonná a brzdová jednotka
  4. snímače tlaku na vstupe a výstupe čerpadla
  5. zobrazenie tlaku na zobrazovacej jednotke HM 365.10
Technické dáta

Samonasávacie odstredivé čerpadlo

  • max. prietok: 18m 3 /h
  • max. hlava: 18m
  • menovité otáčky: 2900min -1

Rozmery a hmotnosť

DxŠxV: 640x300x420 mm
Hmotnosť: cca. 44 kg

Objednávacie číslo: 070.36512
