HM 365.13 Odstredivé čerpadlo, viacstupňové

HM 365.13 Odstredivé čerpadlo, viacstupňové

  • prevádzkové správanie viacstupňového odstredivého čerpadla
  • časť GUNT FEML ine
  • v kombinácii s HM 365 a HM 365.10
    • zaznamenávanie charakteristík čerpadla
    • určenie potreby výkonu a hydraulického výkonu
    • určenie účinnosti čerpadla
    • určenie charakteristík systému a prevádzkového bodu čerpadla
    • kontrola potrebnej hodnoty NPSH čerpadla

1 odstredivé čerpadlo

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.10 Napájací agregát pre vodné čerpadlá

V odstredivých čerpadlách s viacerými stupňami je niekoľko obežných kolies usporiadaných v sérii. To umožňuje čerpadlu prekonať veľké rozdiely vo výške.

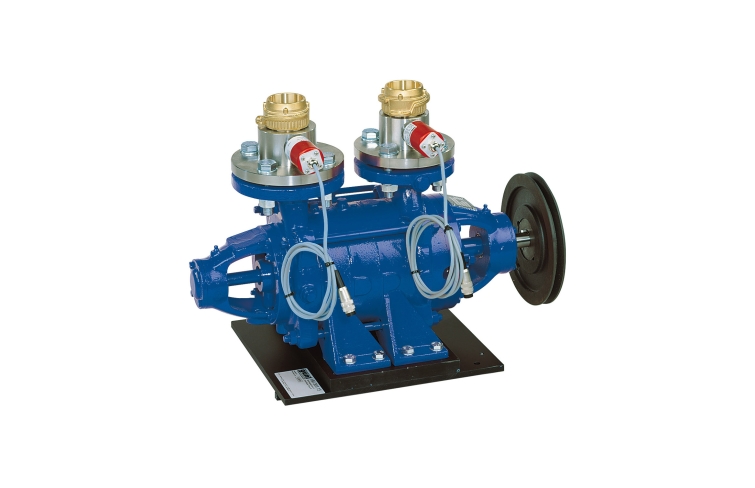

HM 365.13 je odstredivé čerpadlo so štyrmi stupňami, ktoré sa dodáva pripravené na inštaláciu namontované na doske. Odstredivé čerpadlo sa inštaluje do napájacej jednotky HM 365.10 niekoľkými jednoduchými krokmi a pripája sa pomocou hadíc s rýchlospojkami a upevňuje sa pomocou upínacích pák. Pre napájanie je čerpadlo spojené s pohonnou jednotkou HM 365 klinovým remeňom. Rýchlosť čerpadla sa zníži o prevodový pomer remeňa.

Tlaky na vstupe a výstupe odstredivého čerpadla sa zaznamenávajú pomocou snímačov. Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 070.36513

Špecifikácia
  1. výskum odstredivého čerpadla so 4 stupňami
  2. prevádzka s HM 365.10 napájacou jednotkou pre vodné čerpadlá
  3. poháňaná univerzálnou hnacou a brzdovou jednotkou HM 365
  4. snímače tlaku na vstupe a výstupe čerpadla
  5. zobrazenie tlaku na zobrazovacej jednotke HM 365.10
Technické dáta

Odstredivé čerpadlo so 4 stupňami

  • max. prietok: 17m 3 /h
  • max. hlava: 27m
  • menovité otáčky: 1450min -1
  • prevodový pomer: 1:1,6

Rozmery a hmotnosť

DxŠxV: 560x300x440 mm
Hmotnosť: cca. 64 kg

Objednávacie číslo: 070.36513
