HM 365.14 Odstredivé čerpadlá, sériové a paralelne zapojené

HM 365.14 Odstredivé čerpadlá, sériové a paralelne zapojené

  • prevádzkové správanie dvoch čerpadiel v sériovom alebo paralelnom zapojení
  • súčasťou GUNT FEML ine
  • v kombinácii s HM 365 a HM 365.10
    • zaznamenávanie charakteristík čerpadla
    • určenie potreby výkonu a hydraulického výkonu v sériovom alebo paralelnom zapojení
    • určenie účinnosti čerpadla
    • určenie charakteristík systému a pracovného bodu pre oba prípady

2 odstredivé čerpadlá
1 sada nástrojov

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.10 Napájací agregát pre vodné čerpadlá

V zložitých systémoch môžu byť čerpadlá zapojené do série alebo paralelne. Pri sériovej prevádzke sa sčítavajú hlavy a pri paralelnej prevádzke sa pridávajú prietoky čerpadiel. Sériová a paralelná konfigurácia čerpadiel je veľmi vhodná na pochopenie podobnosti s elektrickým obvodom.

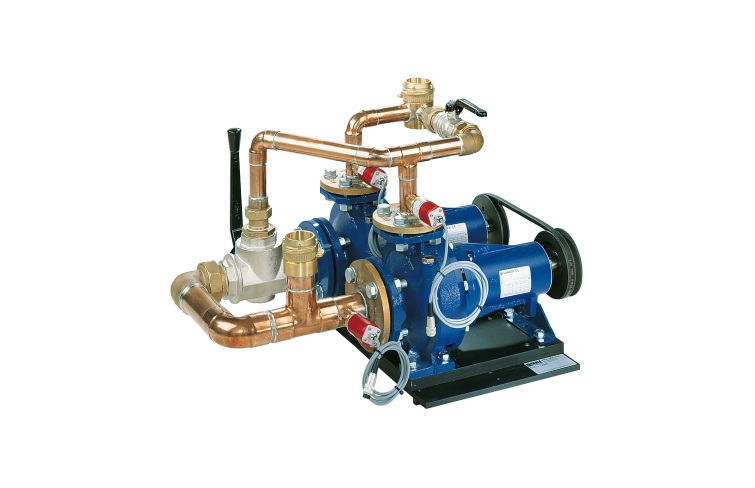

HM 365.14 je vybavené dvoma štandardnými odstredivými čerpadlami, ktoré sa dodávajú pripravené na inštaláciu namontované na doske. Odstredivé čerpadlá sa inštalujú do napájacej jednotky HM 365.10 niekoľkými jednoduchými krokmi, spájajú sa pomocou hadíc s rýchlospojkami a upevňujú sa pomocou upínacích pák. Pre napájanie čerpadiel sú pripojené k pohonnej jednotke HM 365 klinovým remeňom.

Tlaky na vstupe a výstupe odstredivých čerpadiel sa zaznamenávajú pomocou snímačov. Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 070.36514

Špecifikácia
  1. skúška štandardných odstredivých čerpadiel
  2. prevádzka s HM 365.10 Napájací agregát pre vodné čerpadlá
  3. poháňaná HM 365 Univerzálna pohonná a brzdová jednotka
  4. snímače tlaku na vstupe a výstupe čerpadiel
  5. zobrazenie tlaku na zobrazovacej jednotke HM 365.10
Technické dáta

Štandardné odstredivé čerpadlo

  • max. prietok: 20 m 3 /h
  • max. hlava: 23m
  • menovité otáčky: 2900min -1

Rozmery a hmotnosť

DxŠxV: 540x840x510 mm
Hmotnosť: cca. 97 kg

Objednávacie číslo: 070.36514
