HM 450C Charakteristické premenné hydraulických turbínových strojov

HM 450C Charakteristické premenné hydraulických turbínových strojov

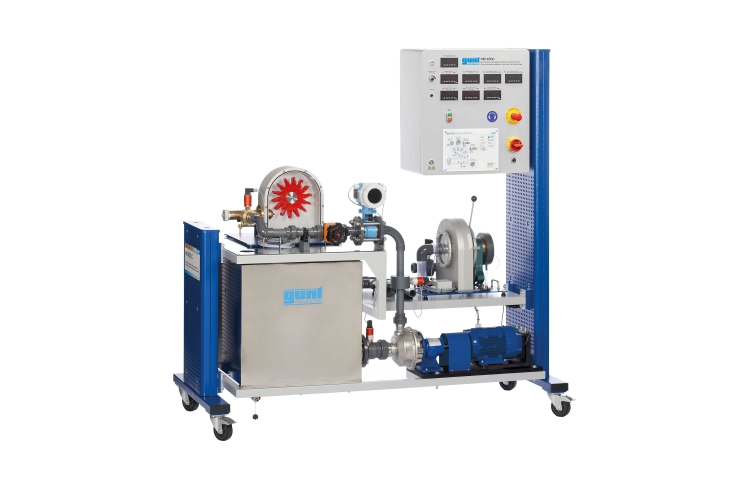

Na obrázku je HM 450C spolu s turbínami HM 450.01 (vľavo) a HM 450.02 (vpravo).

Na obrázku je HM 450C spolu s turbínami HM 450.01 (vľavo) a HM 450.02 (vpravo).

  • charakteristické veličiny vodných turbín a odstredivých čerpadiel
  • Rozsah experimentov rozširujú Peltonova turbína HM 450.01 , Francisova turbína HM 450.02 , vrtuľová turbína HM 450.03 a Kaplanova turbína HM 450.04
  • prečerpávacia stanica
  • odstredivé čerpadlo
    • meranie vstupného a výstupného tlaku čerpadla
    • určenie výšky dodávky
    • určenie hydraulického výkonu
    • určenie mechanického výkonu

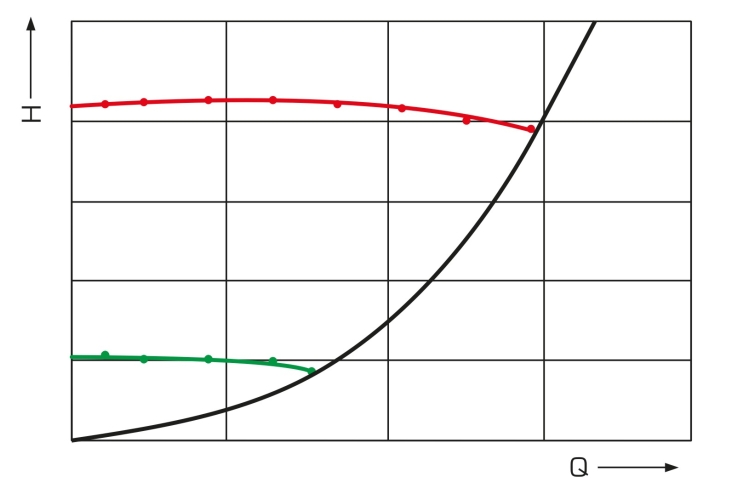

    • záznamové charakteristiky pri rôznych rýchlostiach
    • určenie účinnosti
  • s príslušenstvom Peltonova turbína HM 450.01 , Francisova turbína HM 450.02 , vrtuľová turbína HM 450.03 alebo Kaplanova turbína HM 450.04
    • meranie krútiaceho momentu a otáčok
    • určenie účinnosti turbíny
    • záznamové charakteristiky
    • ukážka prečerpávacej elektrárne

1 tréner
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

Turbíny
Peltonova turbína HM 450.01
Francisova turbína HM 450,02
HM 450.03 Turbína typu vrtuľa
Kaplanova turbína HM 450,04

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér pre prístup na web HM 450CW

Turbostroje ako čerpadlá a turbíny sú meniče energie. Turbíny premieňajú energiu prúdenia na mechanickú energiu a čerpadlá premieňajú mechanickú energiu na energiu prúdenia.

HM 450C možno použiť na skúmanie odstredivého čerpadla. Experimenty možno vykonávať na štyroch kľúčových konštrukciách vodných turbín: Pelton, Francis, vrtuľový typ a Kaplanova turbína, dostupné ako príslušenstvo HM 450.01 , HM 450.02 , HM 450.03 a HM 450.04 .

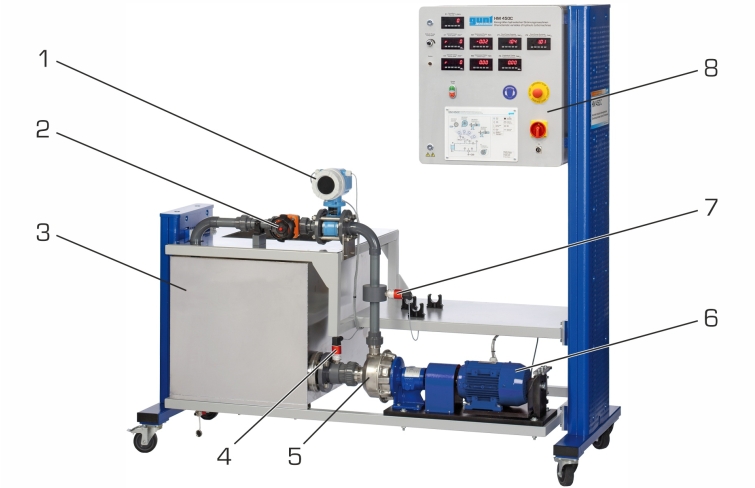

Uzavretý vodný okruh obsahuje nádrž, štandardné odstredivé čerpadlo s premenlivou rýchlosťou a prietokový regulačný ventil na nastavenie protitlaku.

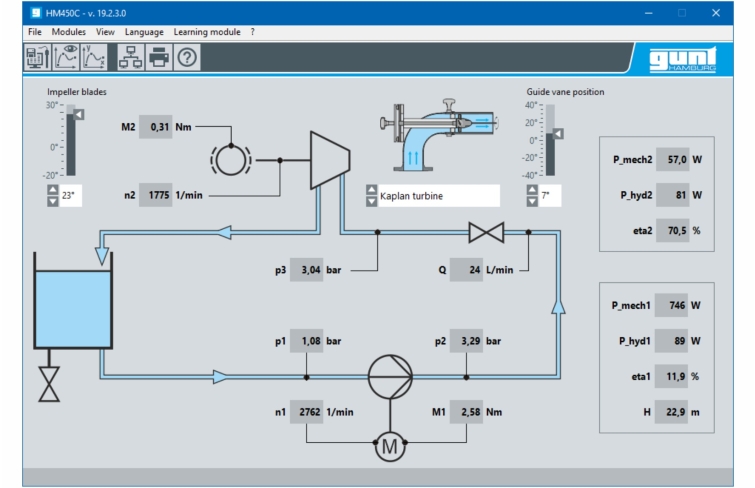

Rýchlosť sa zisťuje bezdotykovo pomocou indukčného snímača dráhy na hriadeli motora. Na určenie výkonu pohonu je hnací motor namontovaný na otočných ložiskách a vybavený snímačom sily na meranie krútiaceho momentu pohonu. Merajú sa tlaky na vstupe a výstupe čerpadla. Prietok sa meria pomocou elektromagnetického prietokomeru. Namerané hodnoty sú digitálne zobrazené a ďalej spracované na PC. PC slúži na výpočet údajov o výkone skúmaného lopatkového stroja a ich reprezentáciu v charakteristikách.

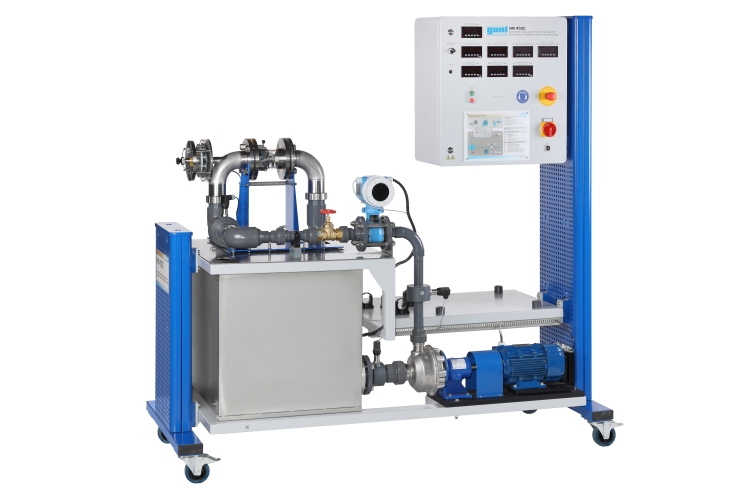

Jedna z turbín HM 450.01 , HM 450.02 , HM 450.03 alebo HM 450.04 môže byť umiestnená na vrchu zásobníka. Odstredivé čerpadlo zásobuje turbínu vodou. Namerané hodnoty turbíny sú prenášané káblom do HM 450C . Zvláštnosťou HM 450C je schopnosť súčasne prevádzkovať čerpadlo a turbínu. Relevantné namerané hodnoty sa zaznamenávajú súčasne na oboch lopatkových strojoch. Trenažér teda môže byť použitý ako prečerpávacia stanica.

Objednávacie číslo: 070.450C0

Špecifikácia
  1. určenie charakteristických veličín odstredivého čerpadla
  2. stanovenie charakteristických veličín vodných turbín spolu s príslušenstvom HM 450.01 , HM 450.02 , HM 450.03 alebo HM 450.04
  3. experimenty na čerpadle v uzavretom vodnom okruhu so zásobnou nádržou a ventilom na reguláciu prietoku na nastavenie protitlaku
  4. pokusy na turbínach: uzavretý vodný okruh pre napájanie turbín
  5. rúry a tvarovky z PVC
  6. 3-fázový striedavý motor pre čerpadlo s premenlivou rýchlosťou cez frekvenčný menič
  7. bezdotykové meranie otáčok na hriadeli turbíny a snímač sily na brzde na meranie krútiaceho momentu
  8. digitálny displej pre tlak, prietok, rýchlosť a krútiaci moment
  9. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Štandardné odstredivé čerpadlo

  • max. hlava: 26m
  • max. prietok: 42m 3 /h

Pohonný motor s premenlivou rýchlosťou

  • výkon: 2,2kW
  • rozsah otáčok: 0…3000 min -1

Zásobná nádrž: 250L


Meracie rozsahy
  • tlak: 2x 0…4bar abs.
  • prietok: 0…40 m 3 /h
  • krútiaci moment: 0…20 Nm
  • rýchlosť: 2x 0…4000 min -1

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2010x790x1900 mm
Hmotnosť: cca. 243 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Objednávacie číslo: 070.450C0
