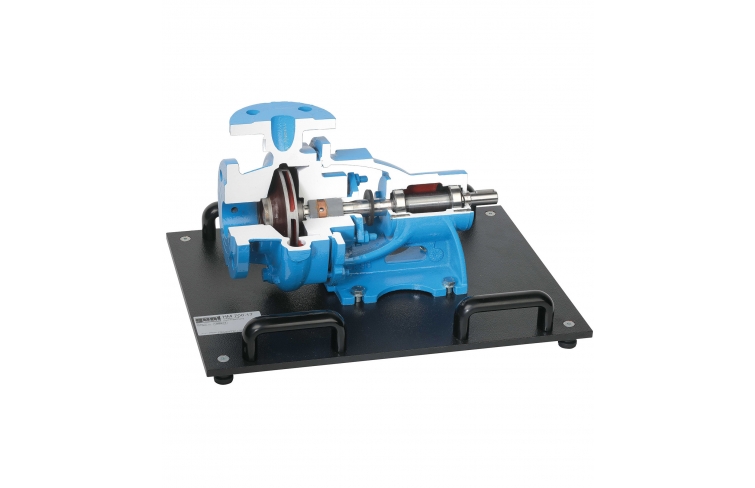

HM 700.17 Vyrezaný model: odstredivé čerpadlo

HM 700.17 Vyrezaný model: odstredivé čerpadlo

  • odrezaný model odstredivého čerpadla
  • oboznámenie sa s konštrukciou a funkčnosťou všetkých častí

1 odrezaný model
1 popis
1 pohľad v reze

Odrezané modely sú skutočné armatúry a komponenty používané v skutočných potrubných inštaláciách, napr. ventily, clona, meracia tryska, uzatváracie armatúry, poistný ventil a čerpadlá.

Modely sú prehľadne rozložené na zobrazovacích paneloch alebo základových doskách.
Súčasťou je krátky popis a pohľad v reze, takže modely možno použiť aj na cvičenia technického kreslenia.

Objednávacie číslo: 070.70017

Špecifikácia
  1. odrezaný model odstredivého čerpadla
  2. vybavené prírubovými armatúrami
  3. namontované na základnej doske
  4. funkčnosť pohyblivých častí zachovaná
Technické dáta

Odstredivé čerpadlo

  • pripojenie sacej armatúry: DN50
  • pripojenie tlakovej armatúry: DN32
  • prietok max. cca: 21,5 m 3 /h
  • hlava max. cca: 21,5 m
  • prevádzkový tlak max.: 10bar
  • rýchlosť: 2900 min -1
  • materiál: sivá liatina/oceľ

Rozmery a hmotnosť

DxŠxV: 500x400x300 mm
Hmotnosť: cca. 29 kg

Objednávacie číslo: 070.70017
