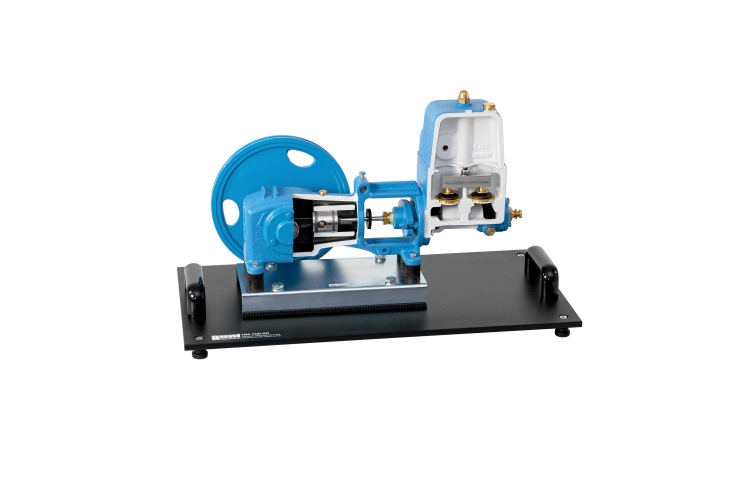

HM 700.20 Vyrezaný model: piestové čerpadlo

HM 700.20 Vyrezaný model: piestové čerpadlo

  • výrezový model piestového čerpadla s vratným pohybom
  • oboznámenie sa s konštrukciou a funkčnosťou všetkých častí

1 odrezaný model
1 popis
1 pohľad v reze

Odrezané modely sú skutočné armatúry a komponenty používané v skutočných potrubných inštaláciách, napr. ventily, clona, meracia tryska, uzatváracie armatúry, poistný ventil a čerpadlá.

Modely sú prehľadne rozložené na zobrazovacích paneloch alebo základových doskách.
Súčasťou je krátky popis a pohľad v reze, takže modely možno použiť aj na cvičenia technického kreslenia.

Objednávacie číslo: 070.70020

Špecifikácia
  1. výrezový model piestového čerpadla
  2. vybavené prírubovými armatúrami
  3. namontované na základnej doske
  4. funkčnosť pohyblivých častí zachovaná
Technické dáta

Piestové čerpadlo

  • pripojovacie vedenie na sacej strane: 1"
  • pripojovacie vedenie na strane dodávky: 1“
  • max. výška: 60m
  • max. prietok: 1000L/h
  • max. tlak: 6 bar
  • materiál: sivá liatina/oceľ

Rozmery a hmotnosť

DxŠxV: 650x350x450 mm
Hmotnosť: cca. 25 kg

Objednávacie číslo: 070.70020
