MT 140.10 Vyrezaný model: piestový kompresor

MT 140.10 Vyrezaný model: piestový kompresor

  • ukážka piestového kompresora a ukážka jeho princípu činnosti
  • princíp činnosti a konštrukcia piestového kompresora

1 odrezaný model
1 popis
1 pohľad v reze

Použitím výrezových modelov je možné jasne demonštrovať prevádzkové princípy poháňaných objemových strojov.

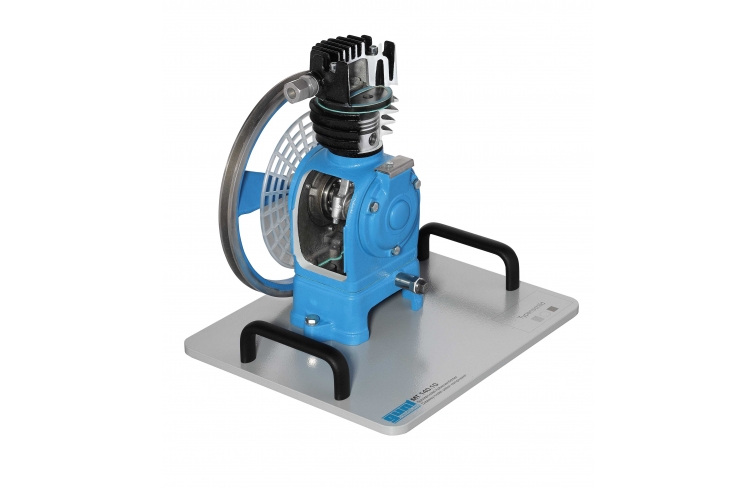

Výrez modelu MT 140.10 zobrazuje piestový kompresor. Je užitočným doplnkom pri montáži piestového kompresora MT 141 .

Aby bolo možné použiť výrezové modely v inžinierskom vyučovaní, každý model je dodávaný s normovým a praktickým výkresom a technickým popisom. Problémy strojárskeho kreslenia, spojovacích prvkov a častí strojov alebo výrobnej a skúšobnej technológie je možné študovať jasným a praktickým spôsobom pomocou výrezových modelov.

Strihané modely predstavujú originálne komponenty, v ktorých sú aktívne časti jasne viditeľné pre užívateľa pri plnej zachovaní ich mechanickej funkčnosti. Každý z odrezaných modelov je bezpečne namontovaný na základnej doske, ktorá má tiež držadlá, ktoré umožňujú ich prenášanie. Sú poháňané ručne.

Objednávacie číslo: 051.14010

Špecifikácia
  1. ručne ovládaný výrezový model na ukážku funkcie piestového kompresora
  2. priemyselný originálny komponent, plne funkčný výrezový model
  3. pevná kovová základná doska, madlá
Technické dáta

Vzduchom chladený jednovalcový piestový kompresor

  • vŕtanie valca: 50 mm
  • zdvih: 32 mm
  • objem výtlaku: 63 cm 3
  • rýchlosť: 1850 min -1
  • max. tlak: 10 bar
  • nasávacia kapacita: 115L/min
  • výkon pohonu: 700W

Rozmery a hmotnosť

DxŠxV: 300x200x350 mm
Hmotnosť: cca. 8 kg

Objednávacie číslo: 051.14010
