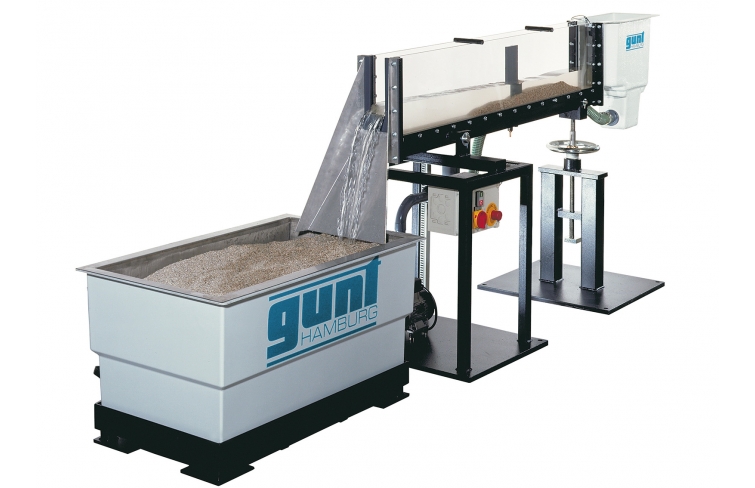

HM 140 Transport sedimentov otvoreným kanálom

HM 140 Transport sedimentov otvoreným kanálom

  • prúdi v naklonenom žľabe s prepravou nákladu a bez neho
  • podkritický a nadkritický tok
  • tvorba nánosov a bahna na mostnom pilieri alebo stavidle
  • preprava nákladu v otvorených kanáloch
    • podkritický a nadkritický tok
    • tvorba vlniek, dún a antidún
  • ako rýchlosť prúdenia ovplyvňuje prepravu lôžkového zaťaženia
  • riečna prekážková značka (nános/tvorba bahna)
    • mostné mólo
    • stavidlo
  • vizualizácia toku
  • prietok cez otvorený kanál bez transportu sedimentu
    • podkritický a nadkritický tok
    • riadiaca konštrukcia: stavidlo
    • meranie prietoku na ostrej hrádzi

1 experimentálny žľab
1 stavidlo
1 mólo so zaobleným nosom
1 meracia hať
1 systém na vizualizáciu toku
1 hladinomer
1 nástroj na hladenie piesku
1 sada inštruktážneho materiálu

HM 140 používa piesok ako príklad na demonštráciu dôležitých javov prepravy podložia v oblasti pri dne. Je tiež možný prietok cez otvorený kanál bez transportu sedimentu. Výboj môže byť podkritický alebo nadkritický.

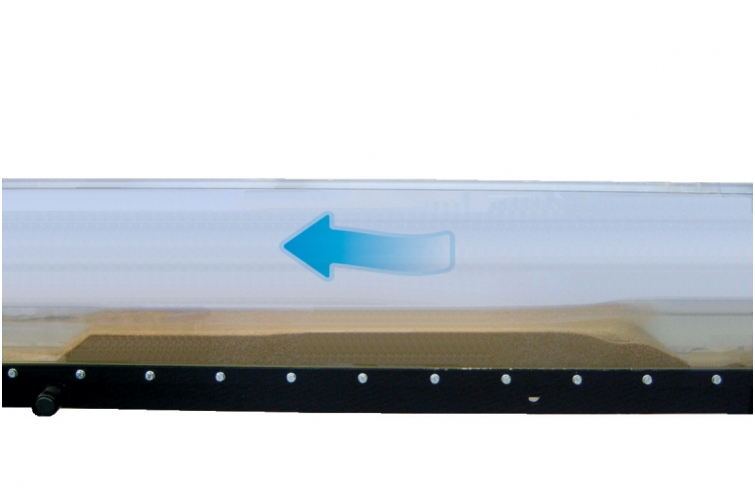

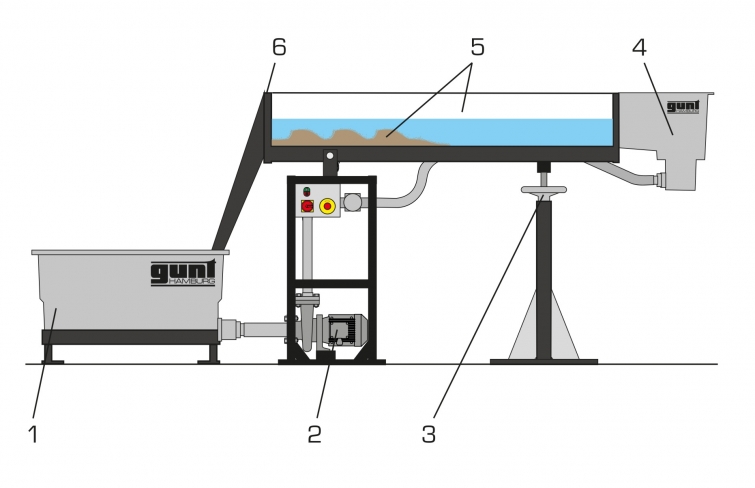

Nosným prvkom experimentálneho žľabu HM 140 s uzavretým vodným okruhom je šikmá experimentálna časť. Bočné steny experimentálnej časti sú vyrobené z tvrdeného skla, čo umožňuje vynikajúce pozorovanie experimentov. Všetky komponenty, ktoré prichádzajú do styku s vodou, sú vyrobené z materiálov odolných voči korózii (nehrdzavejúca oceľ, sklom vystužený plast). Vtokový prvok je navrhnutý tak, aby prúd vstupoval do experimentálnej časti s veľmi malou turbulenciou a žiadne sedimenty nemohli prúdiť späť. Nádrž za výstupom vody obsahuje lapač sedimentov na hrubý piesok.

Sklon experimentálneho žľabu možno jemne nastaviť, aby sa vytvoril sklon a vytvoril sa rovnomerný prietok pri konštantnej hĺbke vypúšťania.

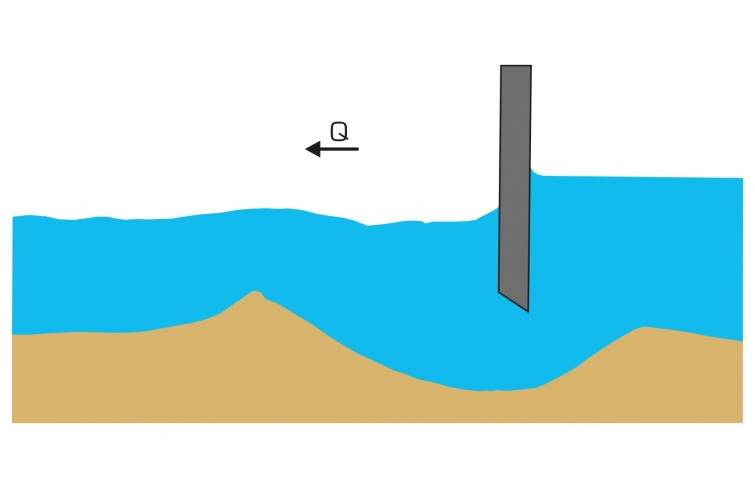

Okrem prepravy nákladu v otvorených kanáloch možno niektoré modely použiť aj na pozorovanie značiek riečnych prekážok, najmä tvorby nánosov a zanášania na konštrukciách. Do experimentálnej časti je možné vložiť mólo so zaobleným nosom alebo stavidlo.

Výtlak je meraný cez meraciu hrádzu vo výpuste vody a hladinomer.

Na vizualizáciu podmienok prietoku sa môže vstreknúť kontrastná látka.

Objednávacie číslo: 070.14000

Špecifikácia
  1. skúmanie prietoku cez otvorený kanál s a bez prepravy lôžkového zaťaženia
  2. experimentálny žľab pozostávajúci z experimentálnej časti, vstupného prvku, výstupu vody a uzavretého vodného okruhu
  3. plynulo nastaviteľný sklon experimentálnej časti
  4. bočné steny experimentálnej časti sú vyrobené z tvrdeného skla pre vynikajúce pozorovanie experimentov
  5. všetky povrchy prichádzajúce do styku s vodou sú vyrobené z materiálov odolných voči korózii
  6. prietokovo optimalizovaný vstupný prvok pre vstup s nízkou turbulenciou do experimentálnej časti
  7. uzavretý vodný okruh s nádržou na vodu s lapačom sedimentov na hrubý piesok, čerpadlom a manuálnym nastavením prietoku
  8. stavidlo a mostný pilier pre experimenty s transportom sedimentov a bez nich
  9. vizualizácia toku pomocou kontrastného média
  10. meranie prietoku cez meraciu hrádzu vo vodnom odtoku
  11. hladinomer na meranie hĺbky výtlaku
Technické dáta

Experimentálna sekcia

  • dĺžka: 1600 mm
  • prietokový prierez ŠxV: 86x300mm
  • nastavenie sklonu: -1…+3%

Nádrž: 280L

Pumpa

  • príkon: 1,02kW
  • max. prietok: 22,5 m 3 /h
  • max. výška hlavy: 13,7m

Filtračný prvok na zachytávanie sedimentov

  • veľkosť otvoru: 0,3 mm (49 mesh)


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 3450x650x1200 mm
Hmotnosť: cca. 215 kg

Vyžaduje sa pre prevádzku

sediment: piesok (zrnitosť 1…2 mm)

Objednávacie číslo: 070.14000
