HM 144 Formovanie riečnych tokov

HM 144 Formovanie riečnych tokov

  • Ložná preprava s otvoreným kanálom
  • pozorovanie tvorby meandrov
  • nastaviteľný sklon experimentálneho žľabu
  • pohyblivý bodový meradlo na meranie profilu v sedimente
  • preprava nákladu v otvorených kanáloch
  • skúmať ovplyvňujúce premenné prepravy lôžkom
    • rýchlosť prúdenia
    • sklon
  • tvorba zvlnenia na koryte rieky
  • pozorovanie tvorby meandrov

1 experimentálny žľab
1 sada príslušenstva

HM 144 demonštruje dôležité javy transportu lôžkového zaťaženia v oblasti pri dne pri podkritickom prietoku. Rozmery experimentálnej časti umožňujú modelovanie tokov malých riek.

Hlavným prvkom experimentálneho žľabu HM 144 je experimentálna časť z nehrdzavejúcej ocele. Vrstva sedimentu vysoká až 12 cm pokrývajúca plochu 2 x 1 m umožňuje študovať transport nákladu. Sklon experimentálneho žľabu je možné upraviť tak, aby umožnil simuláciu sklonu.

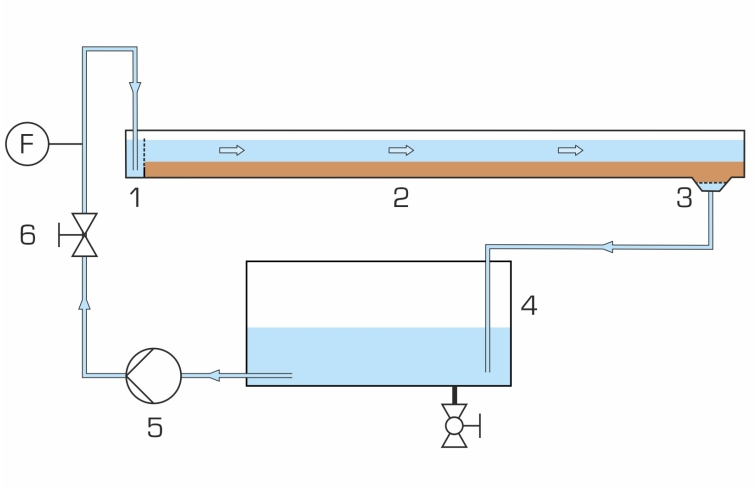

Prúd vstupuje do experimentálnej časti cez jeden z troch vstupných prvkov. Vstupné prvky majú rôznu geometriu a každý obsahuje penovú vložku na upokojenie prúdenia. Zvolený vstupný prvok môže byť voľne umiestnený v experimentálnej časti a je držaný v polohe sedimentom. Na výstupe vody je umiestnený filtračný prvok na zadržiavanie sedimentu v experimentálnej časti. Uzavretý vodný okruh je doplnený o akumulačnú nádrž a čerpadlo.

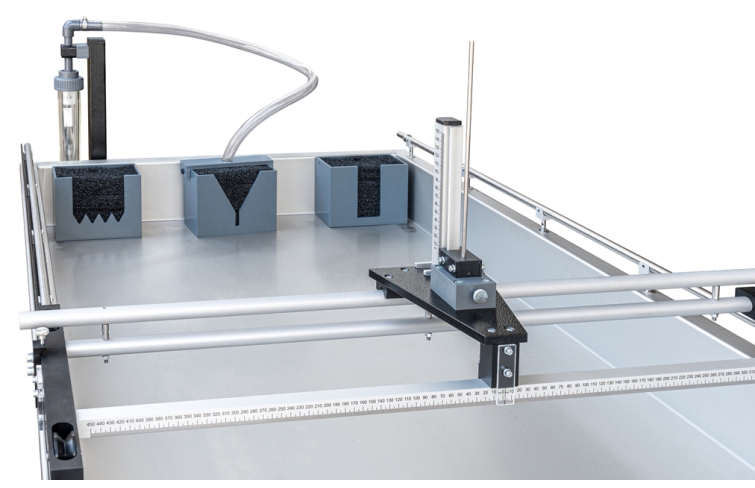

Meranie profilu v sedimente pozdĺž dna a určenie hĺbky vypúšťania v každom bode na experimentálnej časti sa vykonáva pomocou pohyblivého nosiča prístrojov a bodového merača. Prietok sa meria pomocou rotametra.

Objednávacie číslo: 070.14400

Špecifikácia
  1. Ložná preprava s otvoreným kanálom

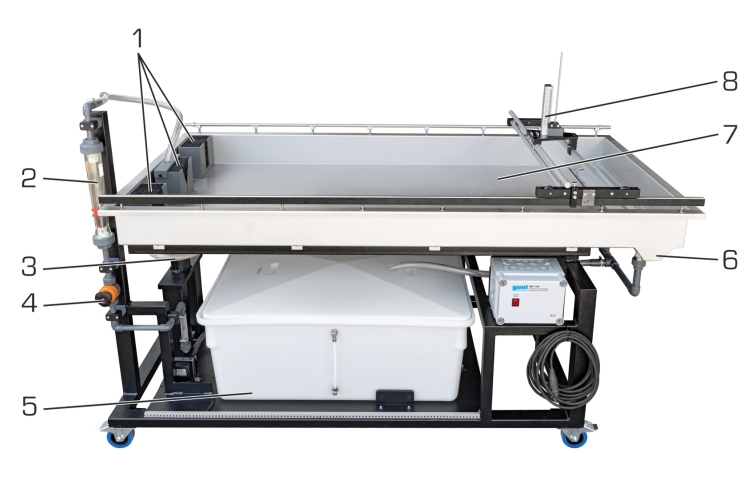

  2. experimentálny žľab s experimentálnou sekciou, vstupný prvok, výstupný prvok

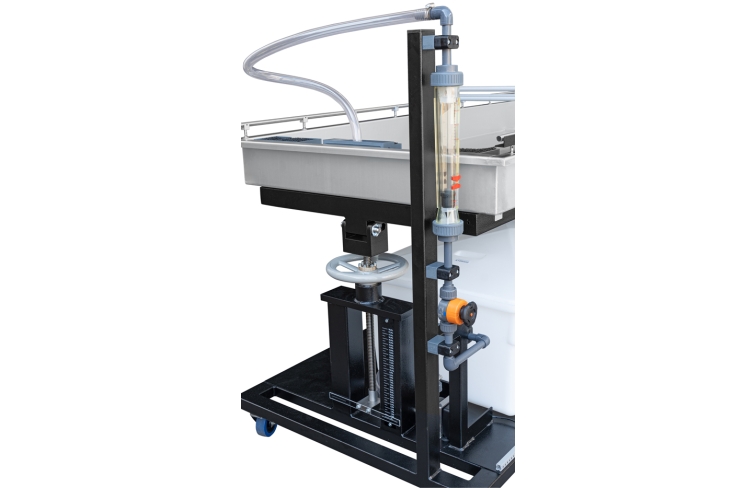

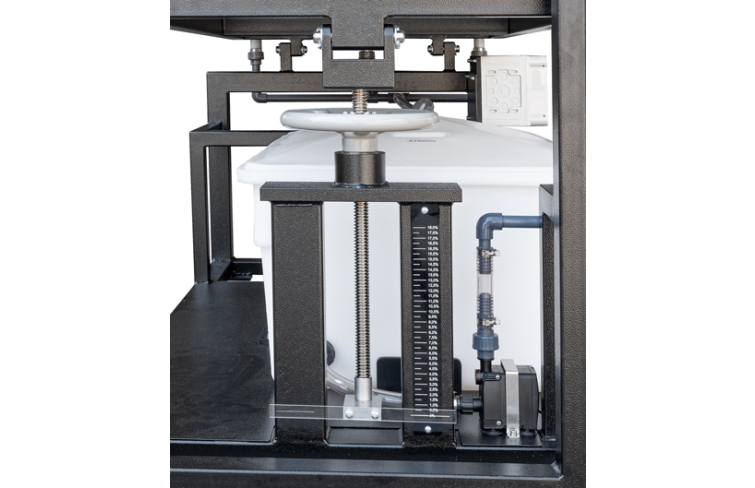

  3. sklon experimentálnej časti nastaviteľný ručným kolesom
  4. možné experimenty s vrstvou sedimentu až do výšky 12 cm
  5. meranie profilov pozdĺž dna s pohyblivým držiakom prístroja a bodovým meradlom

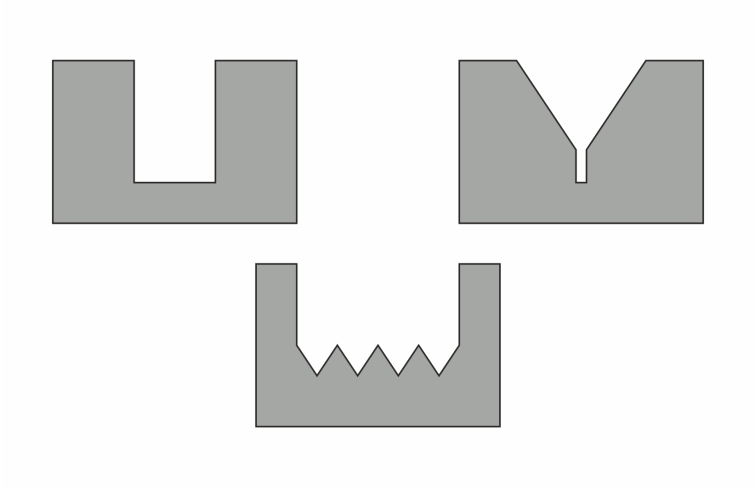

  6. 3 vtokové prvky s rôznymi geometriami, voľne polohovateľné

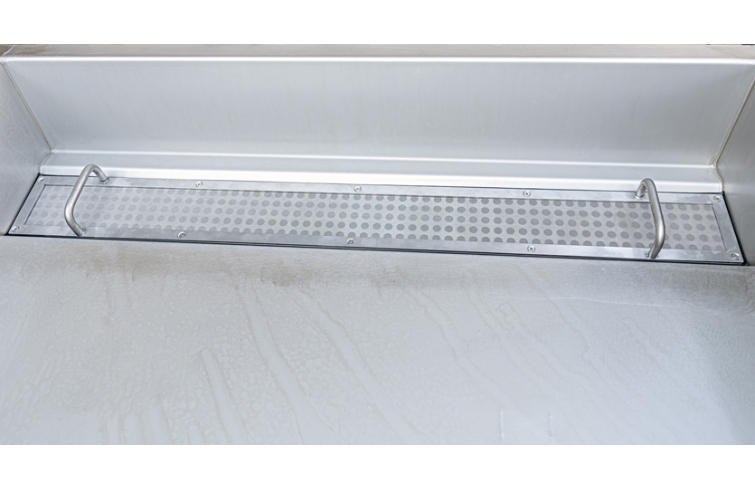

  7. filtračný prvok na usadeniny vo výstupnom prvku

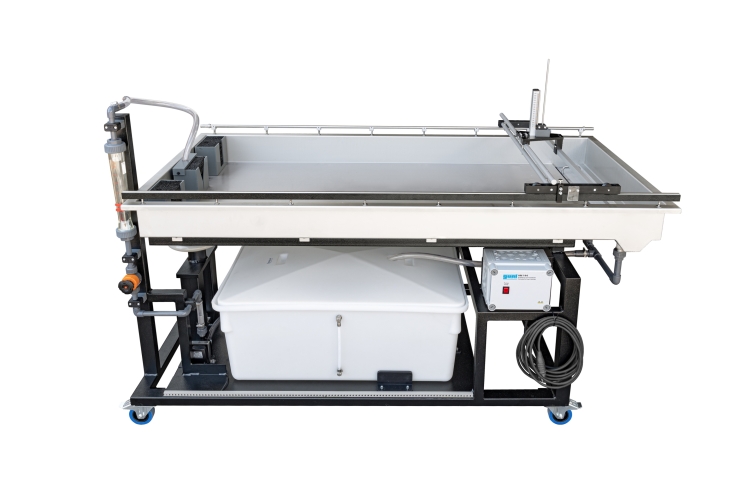

  8. uzavretý vodný okruh so zásobníkom, čerpadlom a prietokomerom
  9. kompaktný dizajn, kolieska pre použitie nezávislé od miesta
Technické dáta

Experimentálny žľab

  • materiál: nehrdzavejúca oceľ
  • rozmery experimentálnej časti: 2000x920x150mm

Filter výstupného prvku

  • veľkosť otvoru: 0,315 mm

Pumpa

  • príkon: 60W
  • max. hlava: 3m
  • max. prietok: 2800L/h

Zásobník

  • obsah: cca. 240 l


Meracie rozsahy
  • prietok: 200…2500L/h
  • sklon: 0…18%

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2200x1100x1400 mm
Prázdna hmotnosť: cca. 220 kg

Vyžaduje sa pre prevádzku

sediment: piesok (zrnitosť 1…2 mm)

Objednávacie číslo: 070.14400
