HM 168 Transport sedimentu v riečnych tokoch

HM 168 Transport sedimentu v riečnych tokoch

Na obrázku je znázornená podobná jednotka

Na obrázku je znázornená podobná jednotka

  • Ložná preprava s otvoreným kanálom
  • pozorovanie tvorby meandrov
  • pozorovanie značiek fluviálnych prekážok na stavbách
  • pohyblivý bodový meradlo na meranie profilu v sedimente
  • preprava nákladu v otvorených kanáloch

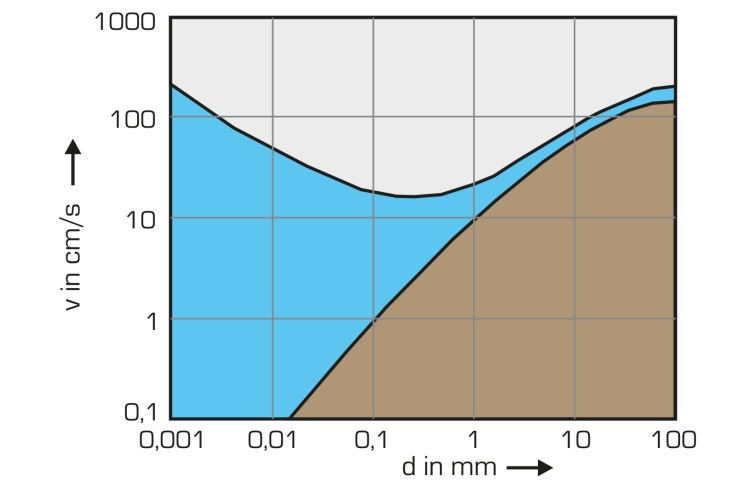

  • ako rýchlosť prúdenia ovplyvňuje prepravu lôžkového zaťaženia
  • tvorba zvlnenia na koryte rieky
  • pozorovanie tvorby meandrov
  • fluviálne prekážkové značky na konštrukciách

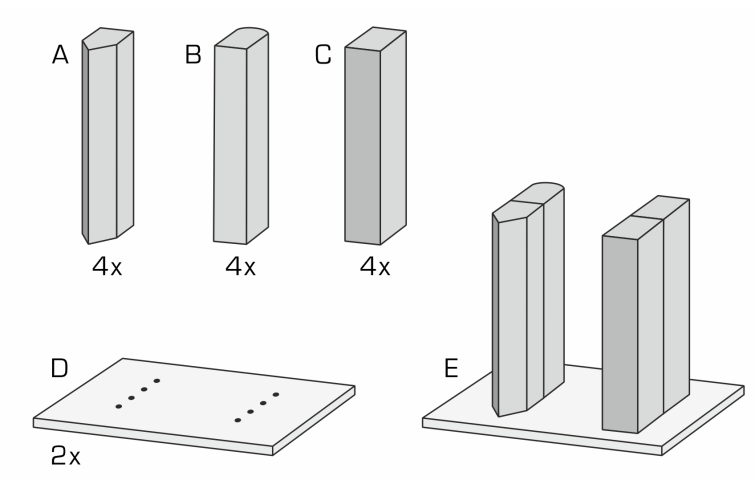

    • mostný pilier s obdĺžnikovým profilom
    • mostný pilier so zaobleným nosom
    • mostný pilier so špicatým nosom

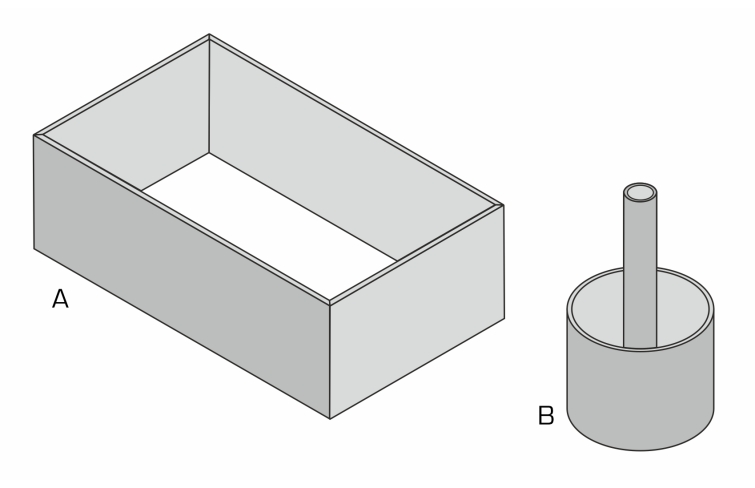

    • ostrov (okrúhly alebo obdĺžnikový)

1 experimentálny žľab
1 filtračný prvok pre zachytávač sedimentov
1 držiak prístroja a mierka bodu
12 mostných pilierov
2 ostrovy

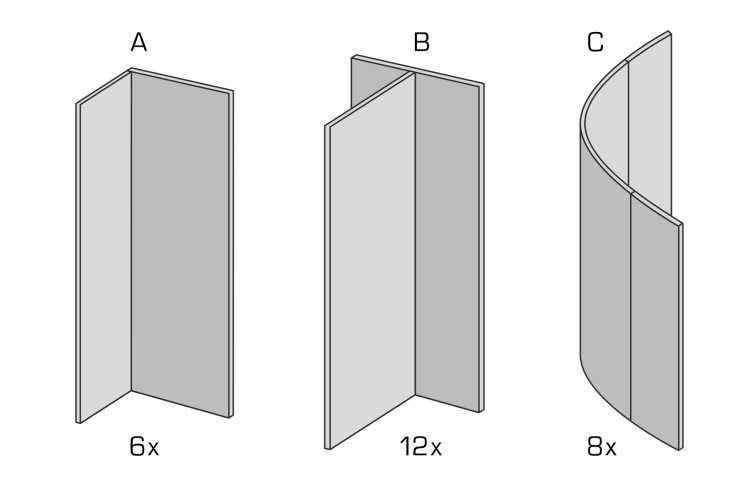

8 vychyľovacích dosiek
12 T-kusov
6-uhlový profil
1 sada inštruktážneho materiálu

HM 168 demonštruje dôležité javy transportu lôžkového zaťaženia v oblasti pri dne pri podkritickom prietoku. Veľké rozmery experimentálnej časti umožňujú modelovanie riečnych tokov so štruktúrou aj bez nej.

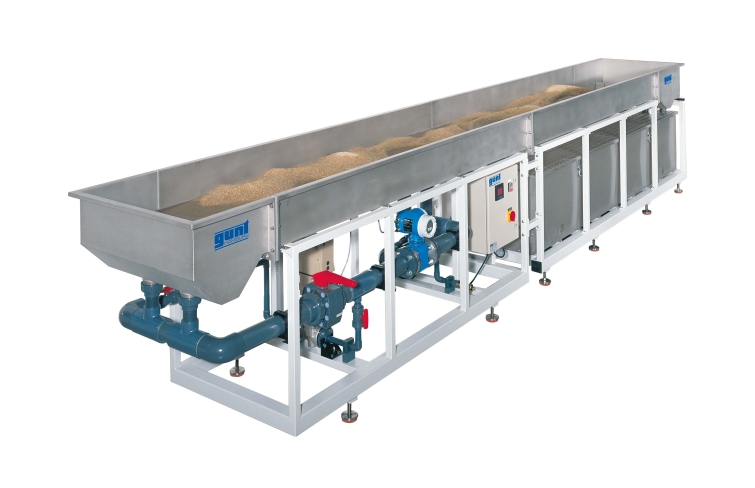

Hlavným prvkom experimentálneho žľabu HM 168 je experimentálna časť z nehrdzavejúcej ocele. Vrstva sedimentu až do výšky 10 cm pokrývajúca plochu 5 x 0,8 m umožňuje študovať transport nákladu. Sediment je v experimentálnej časti zadržiavaný doskovými prepadmi na vstupe a na výstupe. Nádrž po odtoku vody obsahuje lapač sedimentov s filtračnou vložkou na piesok. Vodný okruh je uzavretý.

Okrem prepravy nákladu v otvorených kanáloch bez konštrukcií je možné niektoré modely použiť aj na pozorovanie riečnych prekážkových značiek, konkrétne vytvárania nánosov a zanášania na konštrukciách. Do experimentálnej časti je možné vložiť mostný pilier, doskovú prehrádzku alebo ostrovček. Môžete si tiež navrhnúť svoje vlastné modely pomocou vychyľovacích dosiek a uhlovej ocele.

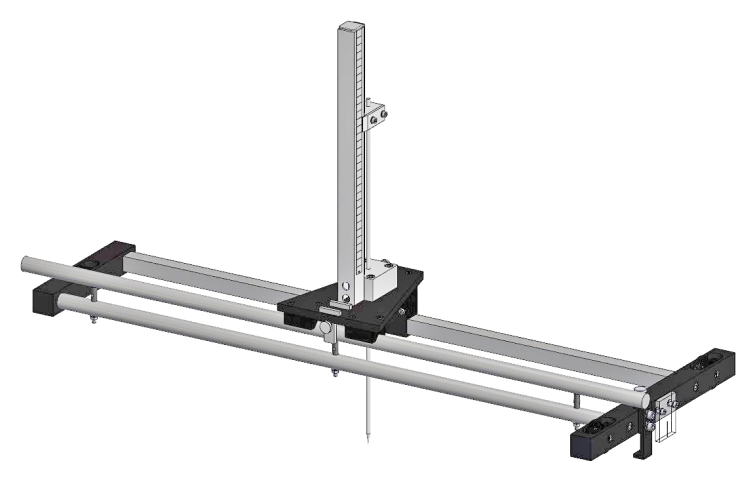

Meranie profilu v sedimente pozdĺž dna a určenie hĺbky vypúšťania v každom bode na experimentálnej časti sa vykonáva pomocou pohyblivého nosiča prístrojov a bodového merača. Prietok sa meria pomocou elektromagnetického prietokomeru.

Objednávacie číslo: 070.16800

Špecifikácia
  1. preprava nákladu s otvoreným kanálom

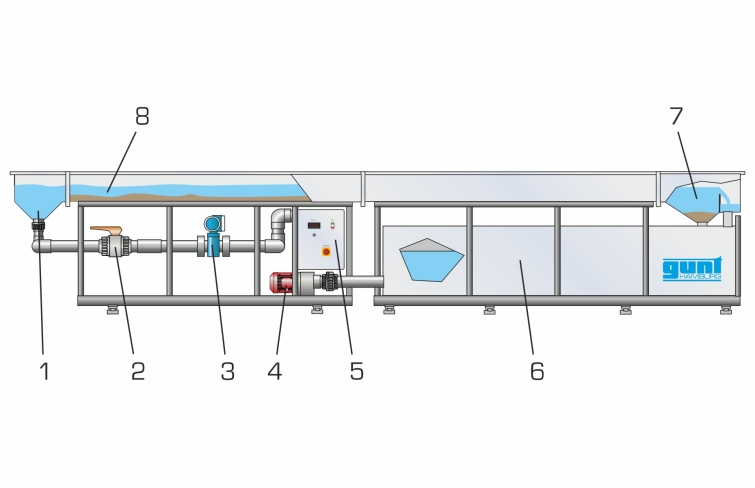

  2. experimentálny žľab s experimentálnou časťou, vstupný prvok, výstupný prvok, uzavretý vodný okruh, 1 sada modelov
  3. uzavretý vodný okruh s nádržou na vodu s lapačom sedimentov, čerpadlom a elektromagnetickým prietokomerom
  4. experimentálna časť s drážkami pre doskové prepady na realizáciu rôznych prietokových podmienok
  5. meranie profilov pozdĺž dna s pohyblivým držiakom prístroja a bodovým meradlom
  6. vtokový prvok s doskovým prepadom na ochranu pred spätným stekaním sedimentu
  7. dodávané modely: mostné piliere zaoblené, špicaté a obdĺžnikové, ostrovčekové okrúhle a obdĺžnikové, rôzne vychyľovacie dosky pre vaše vlastné nápady na model
  8. lapač sedimentov s filtračným prvkom na piesok
  9. experimentálna časť, vstupný a výstupný prvok z nehrdzavejúcej ocele
Technické dáta

Experimentálny žľab

  • nehrdzavejúca oceľ
  • rozmery experimentálnej časti: 5000x800x250mm

Pumpa

  • príkon: 2,2kW
  • max. výška hlavy: 11,5m
  • max. prietok: 74 m 3 /h

Zásobník, obsah: cca. 1000 l

Filtračný prvok na zachytávanie sedimentov

  • veľkosť otvoru: 0,3 mm (49 mesh)

Prietokomer

  • rozsah merania: 80m 3 /h


400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 6250x1000x1300 mm
Prázdna hmotnosť: cca. 680 kg

Vyžaduje sa pre prevádzku

sediment: piesok (zrnitosť 1…2 mm), cca. 1 m3

Objednávacie číslo: 070.16800
