MT 162 Skúšobná stanica hydraulických ventilov a armatúr

MT 162 Skúšobná stanica hydraulických ventilov a armatúr

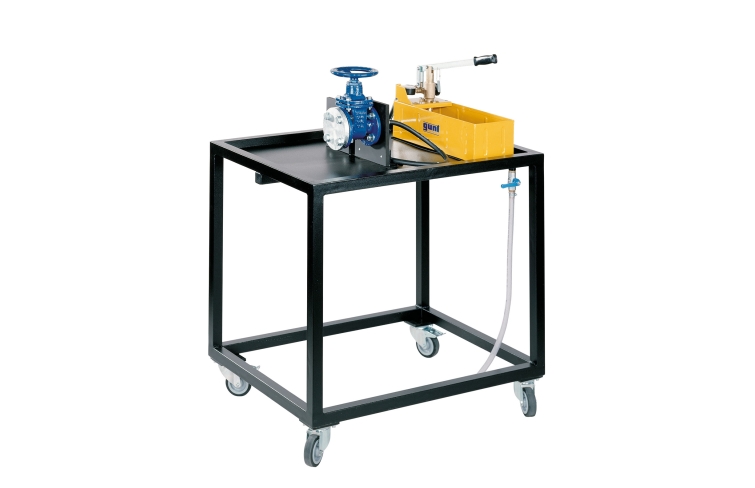

Na obrázku je MT 162 spolu s posúvačom z MT 156.

Na obrázku je MT 162 spolu s posúvačom z MT 156.

  • mobilný skúšobný stojan na tlakové skúšky ventilov a armatúr
  • záverečné testovanie montážnych súprav GUNT MT 154 , MT 156 , MT 157 a MT 158
  • nasledujúce experimenty je možné vykonať spolu s ventilmi a armatúrami, ako je klinový posúvač alebo uhlový sedlový ventil ( MT 156 ), škrtiaci ventil alebo spätný ventil ( MT 157 ), guľový ventil alebo uzatvárací ventil ( MT 158 )
    • správne pripojenie ventilov k prírubovej spojke

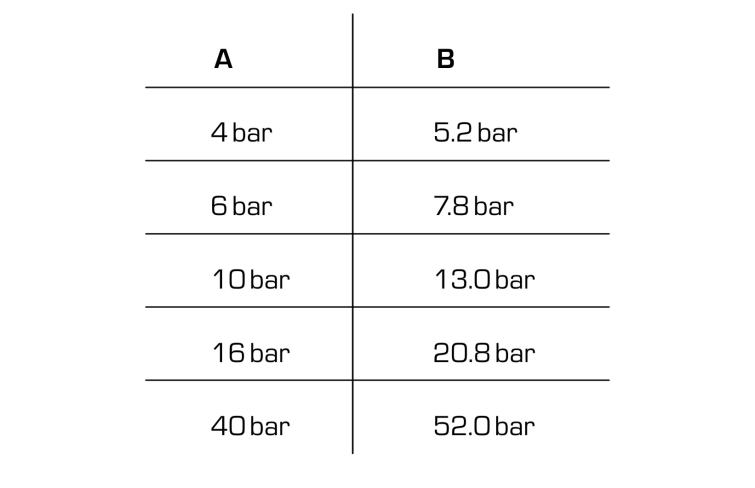

    • oboznámenie sa s pojmami „menovitý tlak“ a „skúšobný tlak“
    • vykonanie záverečného testu pre montážne súpravy GUNT MT 154 , MT 156 , MT 157 a MT 158
    • kontrola voľného pohybu ventilov a armatúr
    • tlaková skúška: skúška tesnosti krytu a tesnenia príruby
    • tlaková skúška: skúška tesnosti sedla ventilu
    • vypracovanie protokolu o skúške

1 skúšobný stojan
1 sada príslušenstva
1 sada nástrojov
1 manuál

voliteľné

MT 154 Montážny cvik: uzatvárací ventil
MT 156 Montážny cvik: klinový posúvač a ventil s uhlovým sedlom
MT 157 Montážny cvik: škrtiaca klapka a spätná klapka
MT 158 Montážny cvik: guľový ventil a uzatvárací ventil

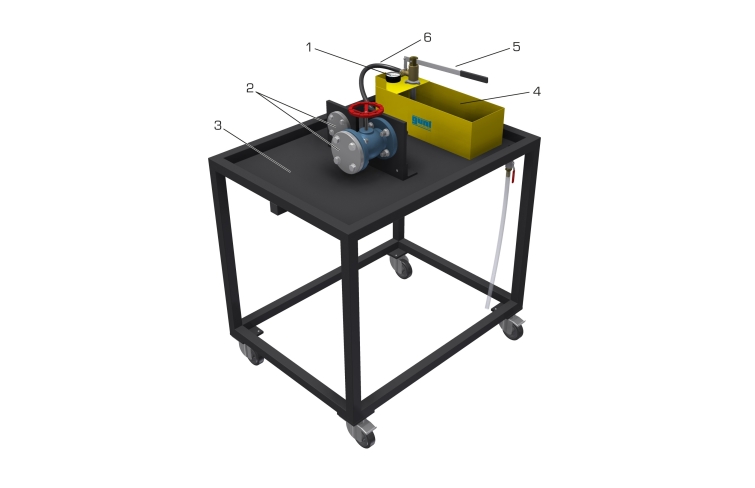

MT 162 sa používa na tlakové skúšky rôznych typov ventilov a armatúr. Jednotku je možné použiť na testovanie, či sa ventil pod tlakom ľahko otvára a zatvára a či kryt a tesnenia vydržia testovací tlak. Ručne ovládané piestové čerpadlo čerpá vodu zo zásobnej nádrže, plní vnútro ventilu a vytvára skúšobný tlak. Manometer ukazuje skúšobný tlak. Privarená zberná vaňa je vybavená guľovým ventilom, ktorý umožňuje jej vypustenie. Skúšaný ventil je pripevnený k montážnej prírube a utesnený záslepkou. Piestové čerpadlo a montážna príruba sú vzájomne prepojené pomocou tlakovej hadice. Skúšobná stanica obsahuje vlastnú zásobnú nádrž, takže môže byť prevádzkovaná nezávisle od prívodu vody. Nádrž je potrebné občas doplniť.

Skúšobná stanica slúži najmä na finálne testovanie montovaných a demontovaných ventilov zo série montážnych súprav GUNT MT 154 , MT 156 , MT 157 a MT 158 . To zaisťuje, že úspešne dokončená montážna súprava môže byť testovaná na funkčnosť s formálnym testovacím postupom.

Objednávacie číslo: 051.16200

Špecifikácia
  1. skúšobný stojan, na ktorý sa montujú priemyselné ventily a armatúry
  2. tlakové skúšky ventilov a armatúr
  3. ručne ovládané piestové čerpadlo na generovanie skúšobného tlaku, spätný ventil na uvoľnenie tlaku v systéme a manometer na meranie tlaku
  4. 2 rôzne veľkosti montážnej príruby so slepou prírubou a tesnením príruby
  5. pripojenie čerpadla a testovacej príruby cez tlakovú hadicu
  6. testovacie médium: voda
  7. mobilný rám so zberným zásobníkom a guľovým ventilom na vypúšťanie
  8. zásobník na vodu
  9. časť GUNT Practice Line na montáž, údržbu a opravy
Technické dáta

Piestové čerpadlo s nádržou

  • skúšobný tlak: 0…60 bar
  • objem nádrže: 12L
  • manometer: 0…60 bar

Montážne príruby pre skúšané ventily a armatúry

  • DN25
  • DN40

Rozmery a hmotnosť

DxŠxV: 1000x750x1200 mm
Hmotnosť: cca. 80 kg

Objednávacie číslo: 051.16200

Vedomosti
Prehľad produktov
Montáž precvičuje ventily a armatúry Pdf
Príslušenstvo
MT 162

Objednávacie číslo: 051.16200
