HM 700.02 Vyrezaný model: prietoková trubica

HM 700.02 Vyrezaný model: prietoková trubica

  • odrezaný model štandardnej trysky
  • oboznámenie sa s konštrukciou a funkčnosťou všetkých častí

1 odrezaný model
1 popis
1 pohľad v reze

Odrezané modely sú skutočné armatúry a komponenty používané v skutočných potrubných inštaláciách, napr. ventily, clona, meracia tryska, uzatváracie armatúry, poistný ventil a čerpadlá.

Modely sú prehľadne rozložené na zobrazovacích paneloch alebo základových doskách.
Súčasťou je krátky popis a pohľad v reze, takže modely možno použiť aj na cvičenia technického kreslenia.

Objednávacie číslo: 070.70002

Špecifikácia

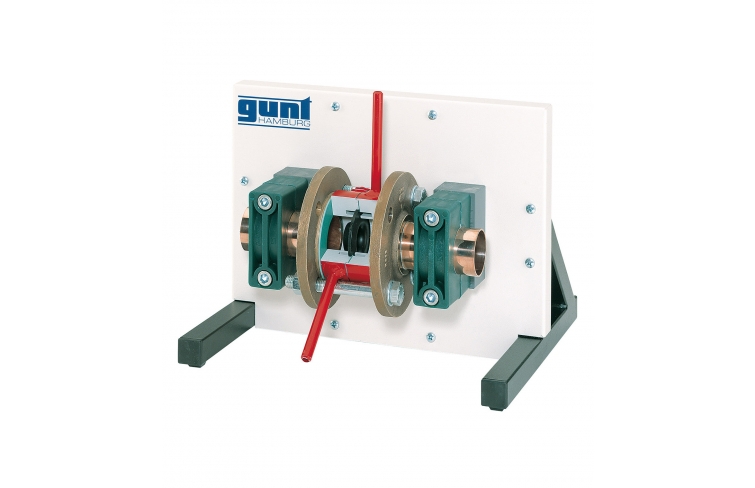

  1. výrezový model prietokovej dýzy
  2. vybavené prírubovými armatúrami
  3. namontované na zobrazovacom paneli
  4. kontrastné sfarbenie dielov pre zvýraznenie vnútorných detailov
Technické dáta

Prírubové fitingy: DN50
Materiál: strelný kov/oceľ

Prietoková tryska

  • menovitý tlak: PN16
  • menovitý priemer: DN50
  • inštalačná dĺžka: 65 mm
  • zúženie: Ø 28 mm
  • prúdiace médiá: para, plyn, tekutiny

Rozmery a hmotnosť

DxŠxV: 400x370x300 mm
Hmotnosť: cca. 15 kg

Objednávacie číslo: 070.70002
