HM 700.05 Vyrezaný model: rohový ventil

HM 700.05 Vyrezaný model: rohový ventil

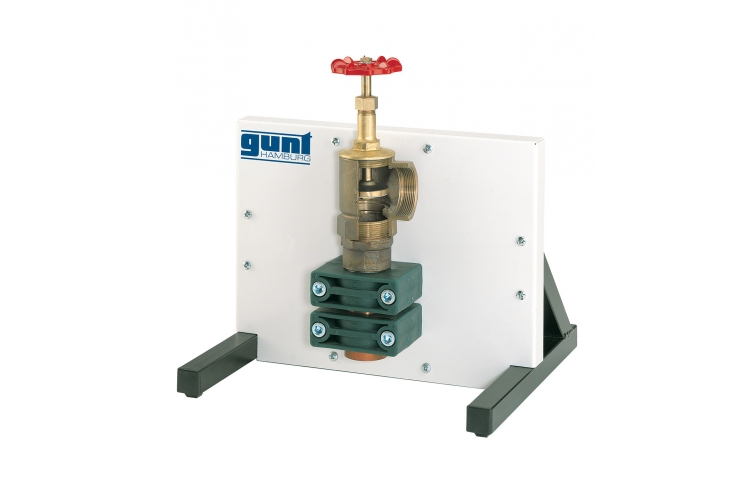

  • odrezaný model štandardného rohového ventilu
  • oboznámenie sa s konštrukciou a funkčnosťou všetkých častí

1 odrezaný model
1 popis
1 pohľad v reze

Rezané modely sú skutočné armatúry a komponenty používané v skutočných potrubných inštaláciách, napr. ventily, clona, meracia tryska, uzatváracie armatúry, poistný ventil a čerpadlá.

Modely sú prehľadne rozložené na zobrazovacích paneloch alebo základových doskách.
Súčasťou je krátky popis a pohľad v reze, takže modely možno použiť aj na cvičenia technického kreslenia.

Objednávacie číslo: 070.70005

Špecifikácia
  1. odrezaný model rohového ventilu
  2. vybavené prírubovými armatúrami
  3. namontované na zobrazovacom paneli
  4. kontrastné sfarbenie dielov pre zvýraznenie vnútorných detailov
Technické dáta

Kovanie: 1 ¼”
Materiál: strelný kov/oceľ

Rohový ventil

  • menovitý tlak: PN16
  • menovitý priemer: 2"
  • inštalačná dĺžka: 56 mm
  • prúdiace médiá: para, plyn, tekutiny

Rozmery a hmotnosť

DxŠxV: 400x370x300 mm
Hmotnosť: cca. 8 kg

Objednávacie číslo: 070.70005
