HM 700.13 Vyrezaný model: guľový ventil

HM 700.13 Vyrezaný model: guľový ventil

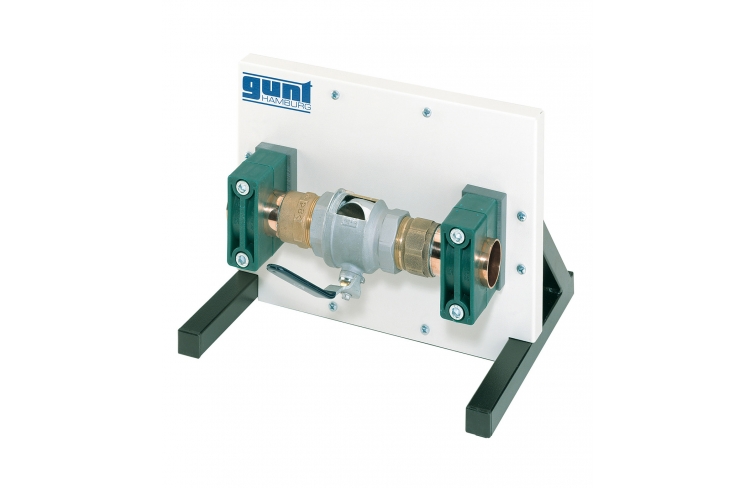

  • odrezaný model štandardného guľového ventilu
  • oboznámenie sa s konštrukciou a funkčnosťou všetkých častí

1 odrezaný model
1 popis
1 pohľad v reze

Odrezané modely sú skutočné armatúry a komponenty používané v skutočných potrubných inštaláciách, napr. ventily, clona, meracia tryska, uzatváracie armatúry, poistný ventil a čerpadlá.

Modely sú prehľadne rozložené na zobrazovacích paneloch alebo základových doskách.
Súčasťou je krátky popis a pohľad v reze, takže modely možno použiť aj na cvičenia technického kreslenia.

Objednávacie číslo: 070.70013

Špecifikácia
  1. odrezaný model guľového ventilu
  2. vybavené prírubovými armatúrami
  3. namontované na zobrazovacom paneli
  4. kontrastné sfarbenie dielov pre zvýraznenie vnútorných detailov
Technické dáta

Kovanie: 1 ¼”
Materiál: strelný kov/oceľ

Guľový ventil

  • menovitý tlak: PN16
  • menovitý priemer: 2"
  • inštalačná dĺžka: 110 mm
  • prúdiace médium: tekutiny

Rozmery a hmotnosť

DxŠxV: 400x370x300 mm
Hmotnosť: cca. 10 kg

Objednávacie číslo: 070.70013
