VS 106 Vyrezaný model: zábrana proti spätnému toku

VS 106 Vyrezaný model: zábrana proti spätnému toku

  • odrezaný model štandardnej spätnej klapky
  • oboznámenie sa s konštrukciou a funkčnosťou všetkých častí

1 odrezaný model
1 popis
1 pohľad v reze

Strihané modely znázorňujú komerčné komponenty používané na pitnú vodu a plynové inštalácie, ako sú uzatváracie armatúry, ventily na zamedzenie spätného toku a objemové počítadlá.

Umiestnenie strihov umožňuje jasne vidieť detaily dizajnu.
Modely sú prehľadne rozložené na zobrazovacích paneloch alebo základových doskách.

Súčasťou je krátky popis a pohľad v reze, takže modely možno použiť aj na cvičenia technického kreslenia.

Objednávacie číslo: 076.10600

Špecifikácia

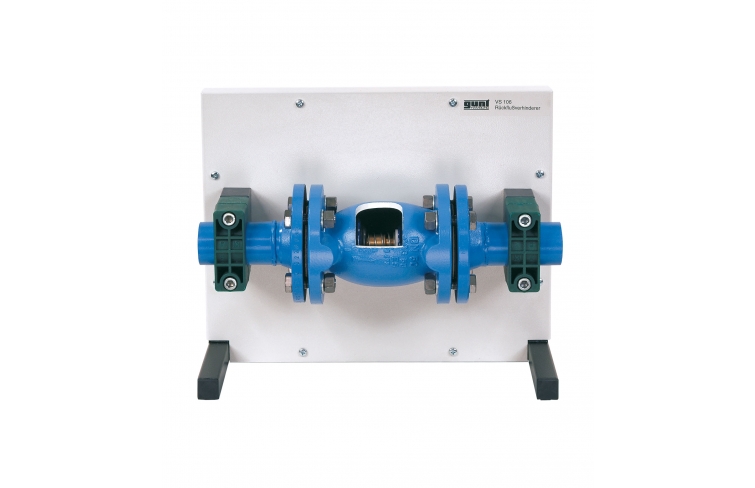

  1. odrezaný model zamedzovača spätného toku
  2. namontované na zobrazovacom paneli
  3. funkčnosť pohyblivých častí zachovaná
Technické dáta

Zamedzovač spätného toku

  • menovitý tlak: PN16
  • prírubové fitingy: DN50
  • inštalačná dĺžka: 120 mm
  • prúdiace médium: voda
  • materiál: sivá liatina/oceľ

Rozmery a hmotnosť

DxŠxV: 500x370x400 mm
Hmotnosť: cca. 15 kg

Objednávacie číslo: 076.10600
