HM 156 Vodné kladivo a nárazová komora

HM 156 Vodné kladivo a nárazová komora

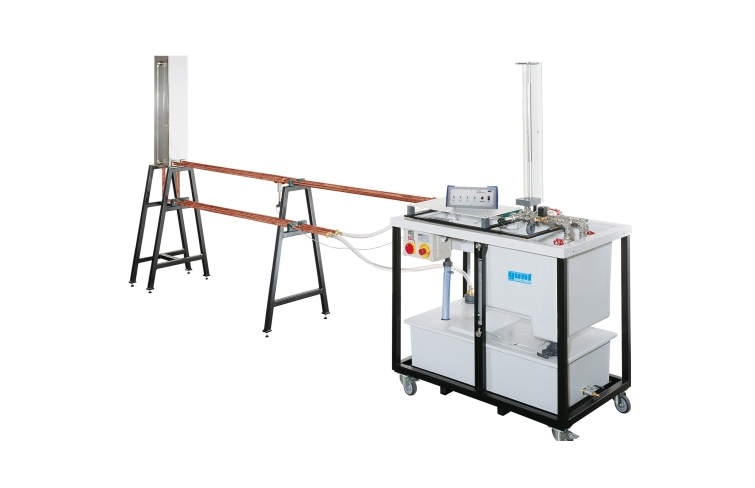

Na obrázku je znázornená podobná jednotka

Na obrázku je znázornená podobná jednotka

  • vizualizácia vodného kladiva
  • prevádzka nárazovej komory

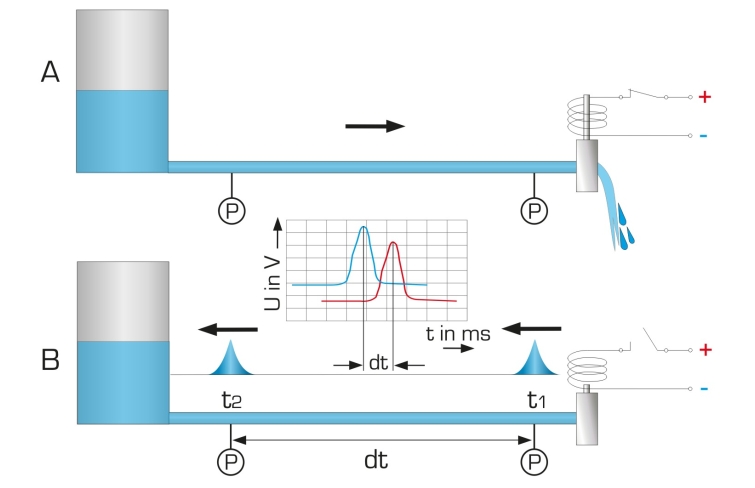

  • určenie rýchlosti šírenia vĺn vo vode
  • Softvér GUNT na zobrazenie vodného rázu a oscilácií

Prechodné podmienky prúdenia v potrubných systémoch pomocou experimentov

  • demonštrácia vodného rázu v potrubí
  • určenie rýchlosti šírenia vĺn vo vode
  • pochopiť, ako funguje nárazová komora
  • prirodzená frekvencia v nárazovej komore

1 trenažér s napájacou jednotkou
1 softvér GUNT + kábel USB
1 sada príslušenstva
1 sada inštruktážneho materiálu

V štruktúrach, ako sú vodné elektrárne alebo v systémoch na zásobovanie vodou, vedú zmeny prietoku ku kolísaniu tlaku. Napríklad pri spúšťaní a odstavovaní hydraulických strojov alebo otváraním a zatváraním uzatváracích prvkov. Je potrebné rozlišovať medzi rýchlymi zmenami tlaku, ktoré sa šíria vysokou rýchlosťou (vodné rázy) a pomalými zmenami tlaku spôsobenými osciláciami hmoty. Potrubné systémy používajú vzduchové nádoby alebo vyrovnávacie komory na tlmenie vodných rázov a oscilácií hmoty.

HM 156 sa používa na generovanie a vizualizáciu vodného rázu v potrubiach a na demonštráciu fungovania vyrovnávacej komory. Trenažér obsahuje časť potrubia s guľovým ventilom a nárazovou komorou a druhú časť potrubia s elektromagnetickým ventilom.

V prvom experimente sa rýchlym uzavretím guľového ventilu vytvorí vodné kladivo. Náhle spomalenie vodnej masy uvoľní kinetickú energiu, ktorá sa vo vyrovnávacej komore premení na potenciálnu energiu. Výsledné tlakové oscilácie sú merané tlakovým snímačom za vyrovnávacou komorou a zobrazené v softvéri ako tlaková krivka. Osciláciu možno vnímať aj ako kyvadlový pohyb hladiny vody v vyrovnávacej komore.

V druhom experimente rýchle zatvorenie solenoidového ventilu v druhej časti potrubia vytvára silné vodné rázy. Kinetická energia vody sa premieňa na tlakovú energiu. Vodný ráz a následné oscilácie sú detekované dvomi tlakovými snímačmi v potrubnej časti a zobrazené v softvéri ako tlaková krivka.

Voda je dodávaná a prietok meraný napájacou jednotkou.

Objednávacie číslo: 070.15600

Špecifikácia

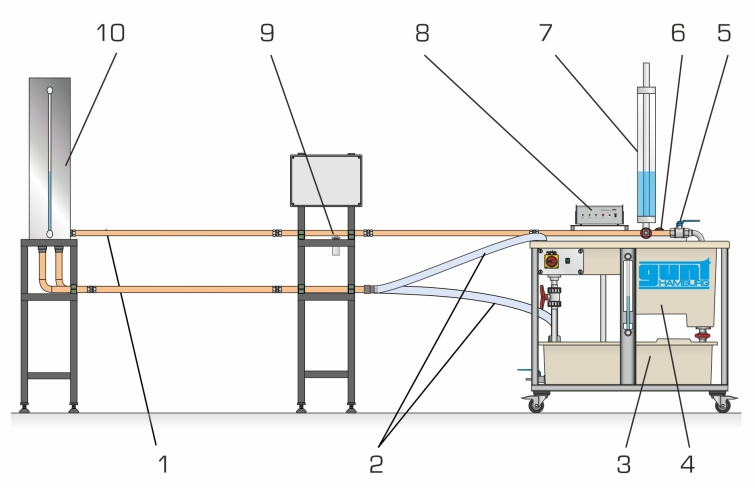

  1. fungovanie prepäťovej komory
  2. časť potrubia s guľovým ventilom a vyrovnávacou komorou
  3. vyrovnávací komora navrhnutá ako priehľadná PMMA nádrž
  4. snímač tlaku za vodnou komorou na meranie tlakovej vlny
  5. potrubný diel so solenoidovým ventilom a dvoma tlakovými snímačmi na meranie vodného rázu
  6. meranie objemového prietoku cez meraciu nádrž napájacej jednotky

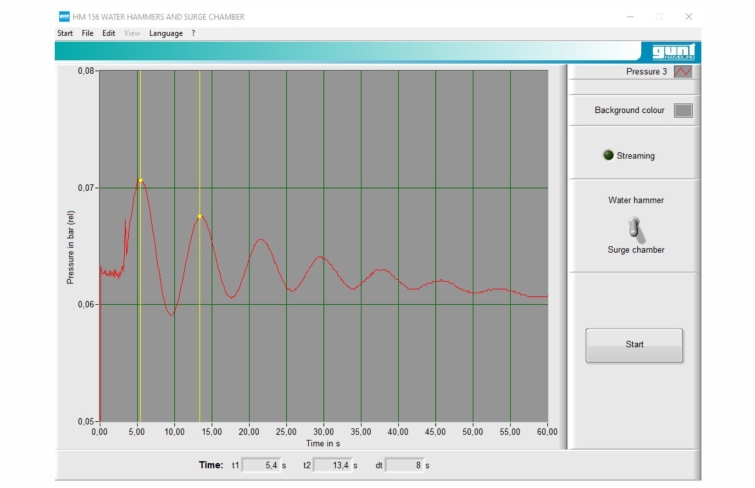

  7. znázornenie tlakových kriviek pomocou softvéru GUNT
  8. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Časť potrubia pre tlakové oscilácie

  • meď
  • dĺžka: 5875 mm, Ø, vnútorný: 26 mm
  • guľový ventil
  • nárazová komora, PMMA
    • výška: 825 mm
    • Ø, vnútorný: 50 mm

Časť potrubia pre vodné kladivo

  • meď
  • dĺžka: 5875 mm, Ø, vnútorný: 26 mm
  • vzdialenosť medzi snímačmi: 3000 mm
  • solenoidový ventil, konštantný čas zatvárania: 20…30 ms

Nádrž: 50L

Napájacia jednotka

  • čerpadlo
    • príkon: 250W
    • max. prietok: 150L/min
    • max. výška hlavy: 7,6m
  • Zásobná nádrž: 180L,
  • odmerná nádrž: 60L


Meracie rozsahy
  • tlak: 2x 0…10bar (potrubný úsek)
  • tlak: 0…0,3 bar (vyrovnávací komora)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 6800x820x2000 mm (celkom)
Hmotnosť: cca. 155 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 070.15600
