HM 170.20 Odpružený aerofoil

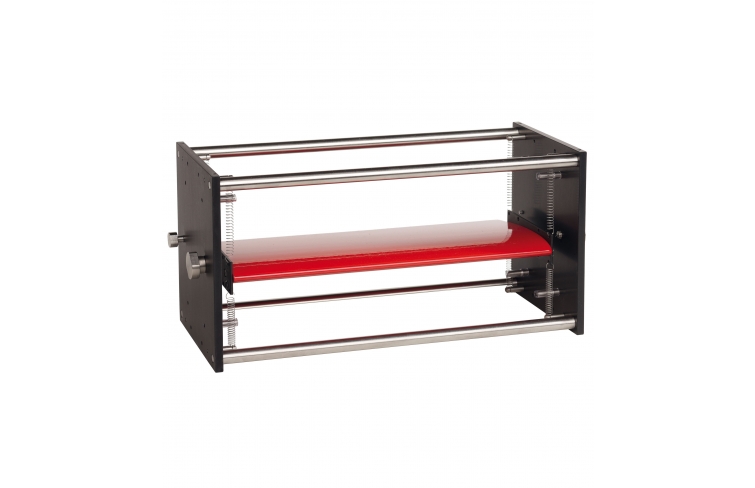

Krídlo je pružne zavesené pomocou ôsmich pružín vo vonkajšom ráme, čo umožňuje torzné a priečne kmitanie krídla. Rám sa jednoducho pripevní skrutkami v meracej časti aerodynamického tunela. Upevňovacie body na ráme zabraňujú nadmernému vychýleniu krídla počas vykonávania experimentu. Pružiny môžu byť pripevnené v rôznych polohách na krídlu a ráme, aby sa nastavili rôzne úrovne torznej tuhosti.
Objednávacie číslo: 070.17020
Špecifikácia
- aerofoil na vyšetrenie samoštartovacích vibrácií
- príslušenstvo pre aerodynamický tunel HM 170
- aerofoil lakovaný pre hladký povrch
Technické dáta
Aerofoil

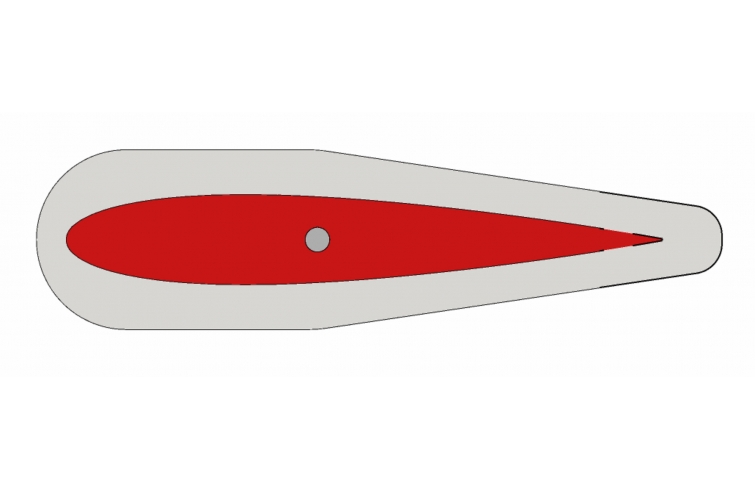

- profil: NACA 0015
- tvar: symetrický
- DxŠxV: 200x100x15 mm
- hmotnosť: 0,157 kg
- hmotnostný moment zotrvačnosti: 1,07*10 4 kgm 2
Tuhosť pružiny
- jednoduchá pružina: 27N/m
- celková tuhosť, priečna: 216N/m
Torzná tuhosť: 0,07…0,28 Nm/rad
Rozmery a hmotnosť
DxŠxV: 300x145x120 mm
Hmotnosť: cca. 3 kg
Objednávacie číslo: 070.17020
