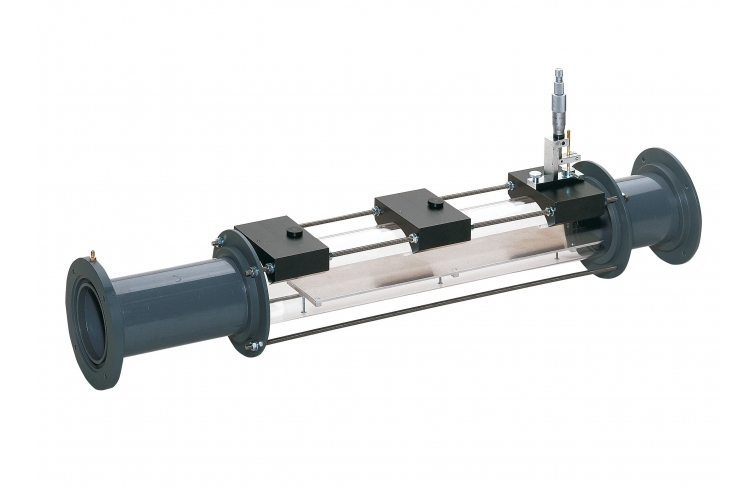

HM 220.02 Meranie hraničných vrstiev

príslušenstvo pre experimentálny závod HM 220
merania hraničnej vrstvy na plochej doske v dopadajúcom prúdení

vyšetrenie hraničnej vrstvy na plochej doske

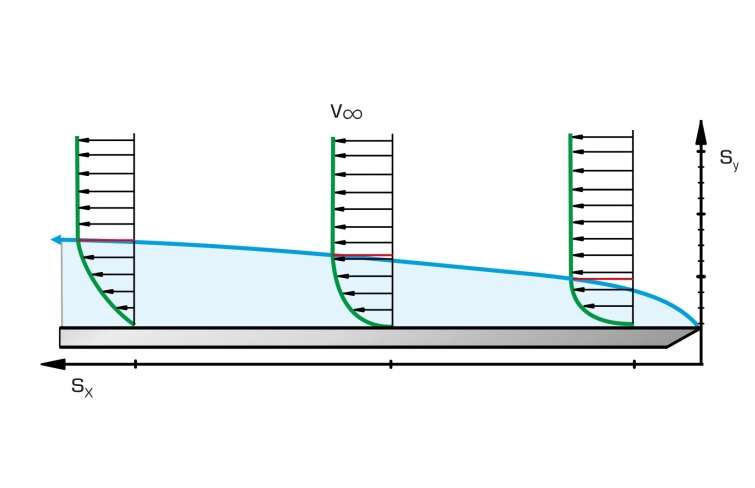

reprezentácia rýchlostných profilov

1 experimentálna jednotka
1 sada nástrojov
1 sada inštruktážneho materiálu

požadovaný

HM 220 Experimentálne zariadenie prúdenia vzduchu

Hraničná vrstva sa vytvára pozdĺž povrchu telesa v dopadacom prúdení v dôsledku adhézie prúdiacej tekutiny, napr. vzduchu. Vnútorné trenie v kvapaline spôsobuje zmenu priebehu prúdenia a ovplyvňuje odpor prúdenia a rýchlosť prúdenia. Skúmanie hraničnej vrstvy poskytuje poznatky, ktoré možno použiť pri stavbe lietadiel alebo lodí.

Použitím experimentálnej jednotky HM 220.02 v experimentálnej prevádzke HM 220 je možné merať a študovať hraničné vrstvy v tokoch.

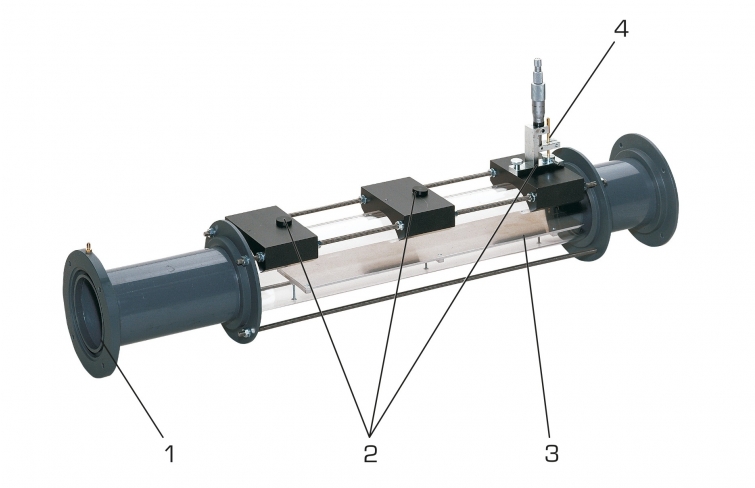

Plochá doska je pripevnená v priehľadnom potrubí a vystavená pozdĺžnemu prúdeniu. Aby sa minimalizovali turbulencie, predná hrana dosky je vybavená skosením. Na meranie celkového tlaku sa používa vertikálne posuvná Pitotova trubica. Celkové tlaky môžu byť merané v rôznych vzdialenostiach od povrchu dosky, takže je možné zistiť vývoj hraničnej vrstvy v smere prúdenia. Dodatočný merací bod meria statický tlak. Oba meracie body sú pripojené k trubicovému manometru v HM 220 . Výsledkom rozdielu celkového a statického tlaku je dynamický tlak, z ktorého sa vypočíta rýchlosť.

Objednávacie číslo: 070.22002

Špecifikácia

prieskum hraničnej vrstvy na plochej doske
predná hrana dosky so skosením

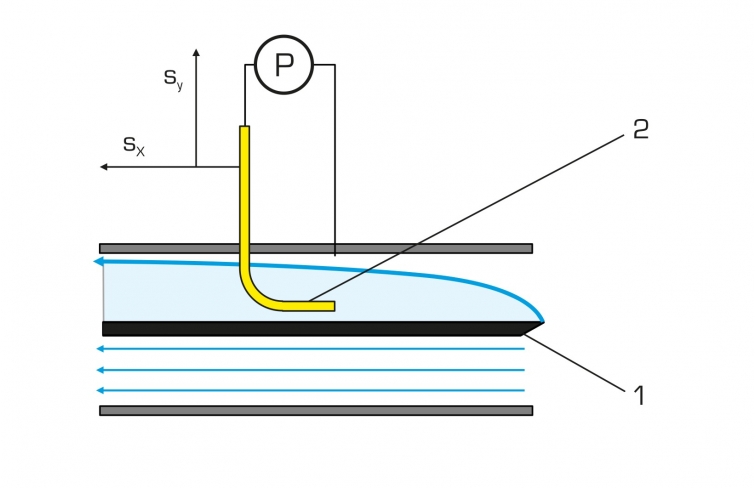

Pitotova trubica na meranie celkového tlaku
prídavný merací bod na meranie statického tlaku
vertikálne posuvná Pitotova trubica sa dá nastaviť do 3 polôh pozdĺž dosky v meracej časti
zobrazenie statického a celkového tlaku na trubicovom manometri od HM 220
