HM 133 Vizualizácia tokových polí

HM 133 Vizualizácia tokových polí

  • vizualizácia prúdových polí a prúdnic pomocou elektrolyticky generovaných vodíkových bublín
  • osvetlená experimentálna časť
  • rôzne modely: vlečné telesá a zmeny v priereze
  • skúmanie laminárneho a turbulentného prúdenia
  • vizualizácia dvojrozmerných tokov
  • zefektívniť priebeh prúdenia okolo a cez modely
  • oddelenie toku
  • formovanie vírov, demonštrácia vírov Karman
  • kvalitatívne pozorovanie distribúcie rýchlosti v laminárnom a turbulentnom prúdení
  • analógia s prúdením vzduchu

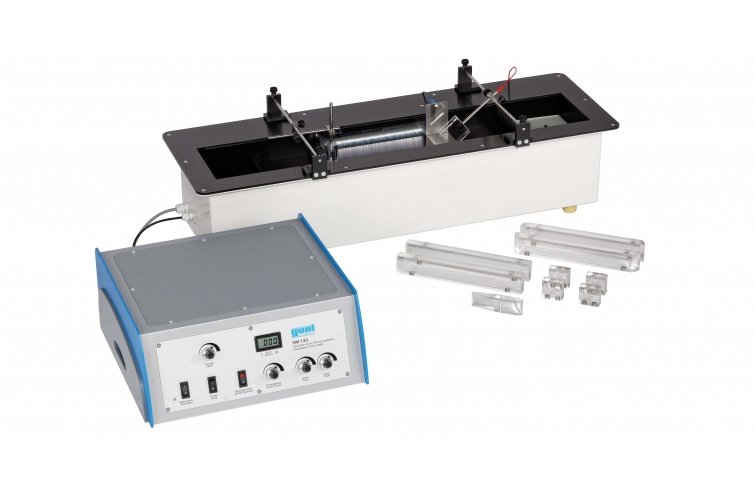

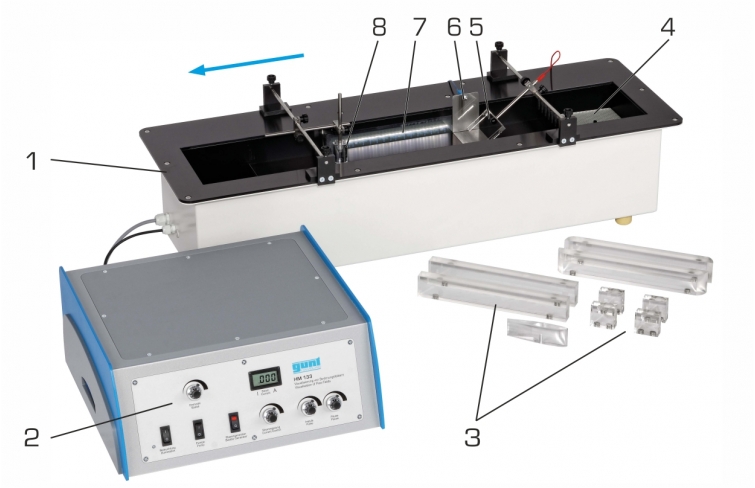

1 experimentálna jednotka
1 zobrazovacia a riadiaca jednotka
3 katódy
1 sada modelov (telesá ťahania, zmeny prierezu)
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

Jemné bublinky plynu sa dokonale hodia na vizualizáciu prietokových polí. Vďaka Reynoldsovmu škálovaniu možno mnohé procesy prúdenia, ktoré sa vyskytujú vo vzduchu, demonštrovať aj experimentmi vo vode.

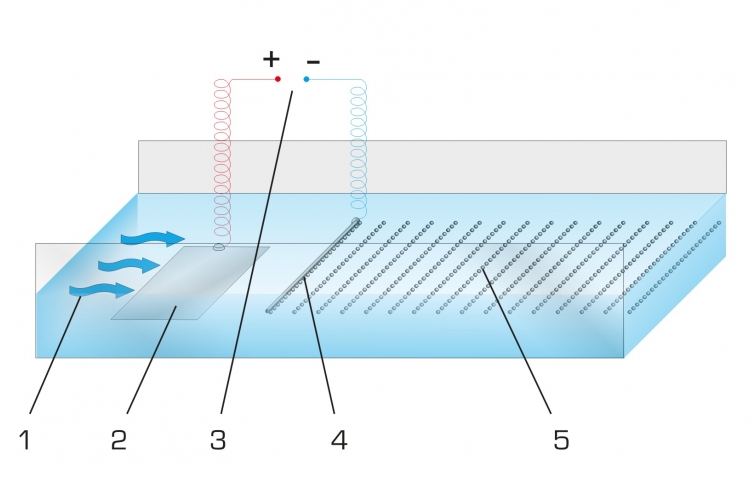

Experimentálnu jednotku HM 133 je možné použiť na vizualizáciu procesov laminárneho a turbulentného prúdenia vo vodnom kanáli. Vodíkové bubliny sa vytvárajú elektrolyticky na katóde vyrobenej z tenkého platinového drôtu. Ako anóda sa používa platňa z nehrdzavejúcej ocele. Malé bublinky, ktoré sa oddeľujú od platinového drôtu, sú vďaka svojej malej veľkosti ľahko prenášané prúdom.
V plytkom vodnom kanáli sa používa vymeniteľný model a prúdi okolo neho a cez neho. Biele LED osvetlenie je umiestnené pozdĺž experimentálnej časti na stenách vodného kanála. Výsledkom nepriameho osvetlenia je obraz s vysokým kontrastom.

Experimenty prebiehajú s nízkou rýchlosťou prúdenia. Oddelenie toku a tvorba vírov sú jasne viditeľné. Ako modely sa používajú rôzne vlečné telesá alebo zmeny v prierezoch, napr. valec, profil krídla a obdĺžnik. Usmerňovač prúdenia a vrstva sklenených guľôčok zaisťujú hladké prúdenie s nízkou turbulenciou. Výkon elektrolýzy, trvanie jej impulzu a prestávky a rýchlosť prúdenia vo vodnom kanáli je možné nastaviť.

Objednávacie číslo: 070.13300

Špecifikácia
  1. vizualizácia prietokových polí pomocou elektrolyticky generovaných vodíkových bublín
  2. platinový drôt ako katóda a platňa z nehrdzavejúcej ocele ako anóda na elektrolýzu
  3. plytký vodný kanál vybavený nepriamym LED osvetlením pozdĺž experimentálnej časti
  4. sú zahrnuté rôzne modely: aerofoil, obdĺžnik, rovná doska, zakrivená doska, valec (rôzne veľkosti), rôzne modely na zmeny prierezu
  5. usmerňovač prúdenia a sklenené guľôčky zaisťujú konzistentné prúdenie s nízkou turbulenciou
  6. rôzne rýchlosti prúdenia cez obehové čerpadlo s premenlivou rýchlosťou
  7. nastavenie výkonu (s displejom), trvania impulzu a prestávky výkonu a rýchlosti prúdenia vo vodnom kanáli
Technické dáta

Čerpadlo s nastaviteľnou rýchlosťou

  • max. prietok: 20L/min

Generátor bublín

  • prúd: 0…200 mA
  • pauza: 8,4…1800 ms
  • pulz: 8,4…1800 ms
  • 3 katódy s platinovým drôtom
    • Ø 0,2 mm
    • dĺžka 30, 50, 75 mm
  • anóda, platňa z nehrdzavejúcej ocele, v tvare L

Vodný kanál: cca. 6L
Experimentálny rez: DxŠxV: 550x150x50mm
Osvetlenie: biele LED diódy na bočných stenách vodného kanála


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 900x300x220 mm (experimentálna jednotka)
DxŠxV: 410x400x170mm (displej a riadiaca jednotka)
Hmotnosť: cca. 24 kg

Objednávacie číslo: 070.13300
