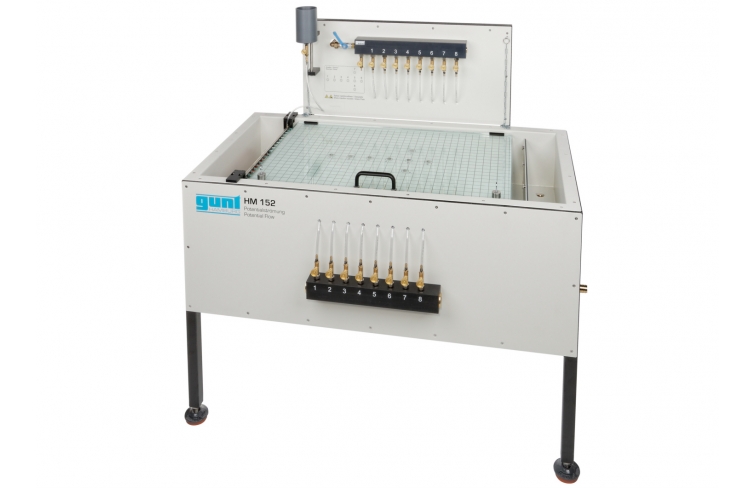

HM 152 Potenciálny prietok

HM 152 Potenciálny prietok

  • dvojrozmerný, nevazký potenciálny tok
  • vizualizácia prúdnic
  • tok okolo rôznych modelov: ťahové telesá a zmeny v priereze
  • modelovanie prúdenia okolo telies prekrytím paralelného prúdenia a zdrojov a/alebo prepadov
  • zdroje a drezy, jednotlivo alebo v kombinácii
  • vizualizácia prúdnic v
    • prúdenie okolo vlečných telies: valec, profil vodiacej lopatky, štvorec, obdĺžnik
    • prietok cez modely: obrys trysky, náhle stiahnutie alebo zväčšenie
    • separácia toku, tok s vychýlením o 90°
  • modelovanie prúdenia okolo telies prekrytím paralelného prúdenia a zdrojov a/alebo výleviek
    • tvorba Rankinových polovičných teliesok
    • demonštrácia dipólu
  • analógia medzi potenciálnym tokom a inými fyzikálnymi systémami, ktoré sú opísané Laplaceovou rovnicou

1 tréner
1 sada modelov
1 atrament (1 l)
1 sada inštruktážneho materiálu

Laminárne, dvojrozmerné prúdenie v HM 152 je dobrou aproximáciou prúdenia ideálnych tekutín: potenciálneho prúdenia. Všetky fyzikálne systémy opísané pomocou Laplaceovej rovnice možno demonštrovať s potenciálnym tokom. To zahŕňa prúdové a tepelné toky, ako aj magnetický tok.

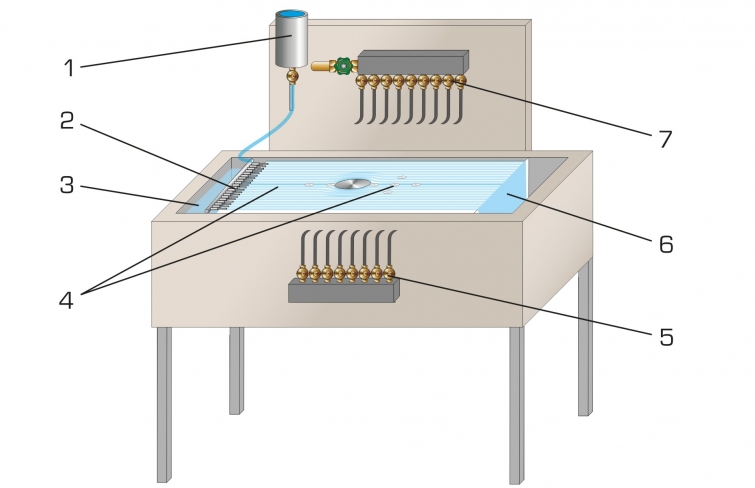

Základným prvkom trenažéra HM 152 je klasická bunka Hele-Shaw s dodatočnými prípojkami vody pre zdroje a drezy. Laminárne, dvojrozmerné prúdenie sa dosahuje vodou prúdiacou nízkou rýchlosťou v úzkej medzere medzi dvoma rovnobežnými sklenenými doskami. Paralelný tok generovaný týmto spôsobom nie je vírivý a možno ho považovať za potenciálny tok. Zdroje a výlevky sú generované cez osem prípojok vody v spodnej sklenenej doske. Prúdy sa zobrazia na sklenenej doske vstreknutím kontrastnej látky (atramentu).

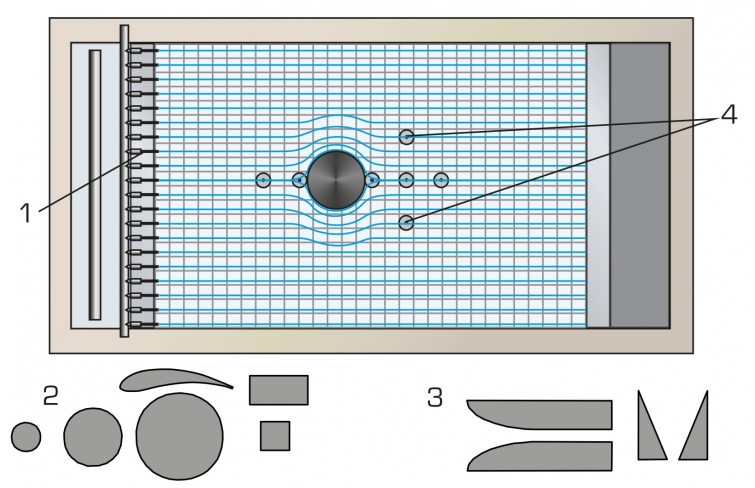

V experimentoch je obtekanie telies demonštrované vložením modelov do paralelného prúdenia. Súčasťou sú vymeniteľné modely, ako je valec, profil vodiacej lopatky alebo obrys trysky.

Pre modelovanie prúdenia bez modelov je možné podľa potreby prekrývať paralelné prúdenie, zdroje, ponory a dipóly. To umožňuje demonštráciu tvorby Rankinových polovičných tiel.

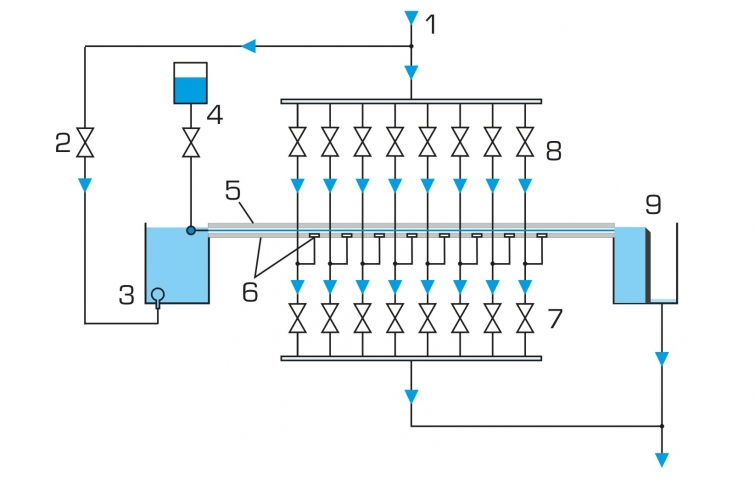

Pomocou ventilov je možné nastaviť prietok vody a množstvo vstrekovanej kontrastnej látky. Prípojky vody sú tiež aktivované ventilmi a možno ich podľa potreby kombinovať.

Objednávacie číslo: 070.15200

Špecifikácia
  1. demonštrácia potenciálneho toku v Hele-Shawovej bunke na vizualizáciu prúdnic
  2. prietok okolo dodávané modely: valec, štvorec, obdĺžnik, profil vodiacej lopatky, rôzne modely pre zmeny prierezu
  3. modelovanie toku okolo obrysov bez modelov prekrytím paralelného toku so zdrojmi alebo výlevkami
  4. voda ako prúdiace médium a atrament ako kontrastné médium
  5. Hele-Shawova bunka vyrobená z dvoch sklenených dosiek usporiadaných paralelne s úzkou medzerou
  6. horná sklenená doska, sklopná na výmenu modelov
  7. spodná sklenená doska s krížovými vodnými prípojkami na výrobu zdrojov/výleviek, je možné kombinovať podľa potreby
  8. mriežka v spodnom sklenenom paneli pre optimálne sledovanie prúdnic
  9. rýchlosť prúdenia, prívod a odvod vody v zdrojoch/výlevkách, ako aj dávkovanie kontrastnej látky je možné nastaviť pomocou ventilov
Technické dáta

2 sklenené dosky, DxŠ: 910x585mm

  • vzdialenosť medzi doskami: 5 mm
  • spodná sklenená doska s ôsmimi prípojkami vody pre zdroje/drezy

Modelky

  • 6 vlečných telies
  • 2 zmeny prierezu
  • materiál: guma
  • hrúbka: 5 mm

Injekcia kontrastnej látky (atrament)

  • 19 trysiek

Nádrž na kontrastnú látku: 200 ml

Rozmery a hmotnosť

DxŠxV: 1350x700x1380 mm
Hmotnosť: cca. 119 kg

Vyžaduje sa pre prevádzku

prípojka vody na 300L /h, odtok

Objednávacie číslo: 070.15200
