HM 225.08 Vizualizácia prúdnic
- vizualizácia prúdnic prúdiacich okolo a cez modely
- generátor hmly je súčasťou dodávky
- príslušenstvo pre aerodynamický trenažér HM 225
- názorná ukážka bez detekcie alebo analýzy nameraných hodnôt
- vzory prúdenia v skutočných tekutinách pri prúdení okolo modelov a cez modely
- aerofoil s nastaviteľným uhlom nábehu
- valec
- clona na zmenu prierezu
- oddelenie toku a zastavenie
1 experimentálna jednotka
1 sada modelov
1 generátor hmly
1 hmlová kvapalina (5 l)
1 sada inštruktážneho materiálu
požadovaný
Aerodynamický trenažér HM 225
Prúdy je možné vizualizovať v ustálenom prúdení vo veternom tuneli pomocou hmly, dymu alebo chumáčov. Týmto spôsobom je možné prezentovať jasný dojem z okamžitého prietokového poľa a zobraziť problematické oblasti prietoku, ako je zablokovanie.

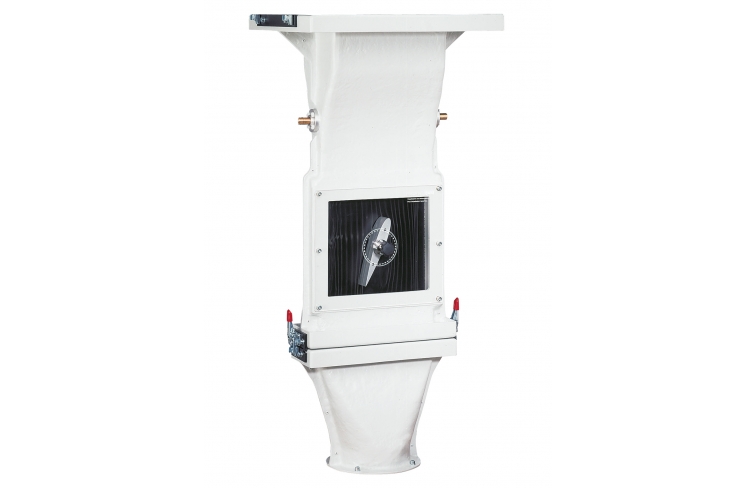

Experimentálna jednotka HM 225.08 – použitá v aerodynamickom trenažéri HM 225 – umožňuje vizualizáciu prúdnic pomocou hmly. V dodávanom generátore hmly sa hmlová kvapalina odparuje a vstupuje do aerodynamického tunela cez štrbinovú rúrku. V meracej časti je umiestnený model (leták, valec, clona), okolo ktorého a cez ktorý prúdi hmla. Prietok toku okolo a cez sa stáva viditeľným, rovnako ako oddelenie toku.
Meracia časť má čierne pozadie a priehľadnú prednú dosku pre lepšie pozorovanie prúdnic. Uhol nábehu modelu aerofoil je nastaviteľný. Hmlová kvapalina je netoxická, rozpustná vo vode a zrazenina neovplyvňuje bežné materiály. Zrazeniny sa dajú ľahko utrieť handričkou.
Experimentálna jednotka je pripevnená k trenažéru HM 225 jednoducho a presne pomocou rýchloupínacích prvkov.
Objednávacie číslo: 070.22508
Špecifikácia
- vizualizácia prúdnic pomocou hmly
- príslušenstvo pre HM 225 Aerodynamics Trainer
- vertikálna meracia časť s priehľadnou prednou doskou a čiernym pozadím
- generátor hmly, prevádzka s netoxickou a vo vode rozpustnou hmlovou kvapalinou
- tri modely na vloženie do aerodynamického tunela
- aerofoil s nastaviteľným uhlom nábehu
- stupnica pre zobrazenie uhla nábehu
Technické dáta
Meracia časť
- prierez v pohľadovej ploche: 252x42mm
Modelky
- aerofoil, nastaviteľný uhol nábehu
- clona
- valec
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
(generátor hmly)
Rozmery a hmotnosť
DxŠxV: 480x380x1060 mm (veterný tunel)
DxŠxV: 420x240x220 mm (generátor hmly)
Celková hmotnosť: cca. 23 kg
Objednávacie číslo: 070.22508
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Zjednodušenie, 2D vizualizácia](/images/wissen_thumbs/1_en-GB.jpg)
![Mechanika tekutín, pokročilý návrh laboratória](/images/wissen_thumbs/258_en-GB.jpg)
![Aerodynamický trenažér HM 225](/images/datasheet/818/HM-225.08-HM-225-Aerodynamics-trainer-products_list_small-gunt-818-foto_totale.jpg)
![](/images/datasheet/818/HM-225.08-Visualisation-of-streamlines-products_list_small-gunt-818-foto_totale.jpg)

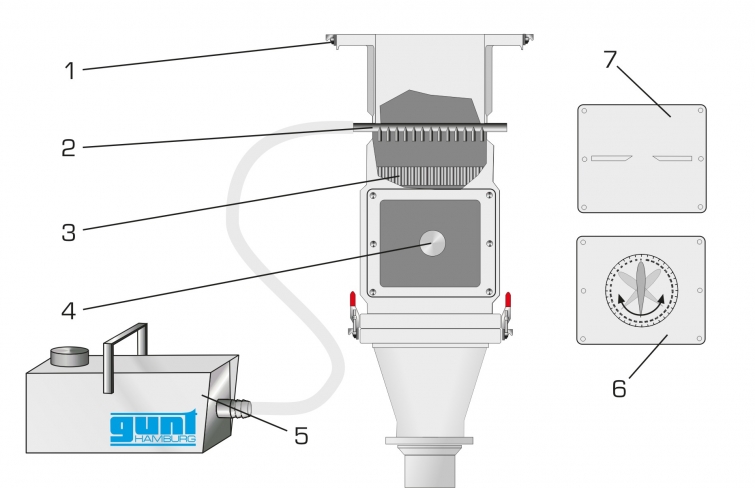

![1 rýchloupínací uzáver na pripojenie k HM 225, 2 rozdeľovače na hmlu s tryskami, 3 usmerňovače prúdu, 4 valcové teleso brzdy, 5 generátor hmly, 6 otočné teleso aerodynamického odporu, 7 model clony](/images/datasheet/818/HM-225.08-Visualisation-of-streamlines-products_list_small-gunt-818-zeichnung.jpg)

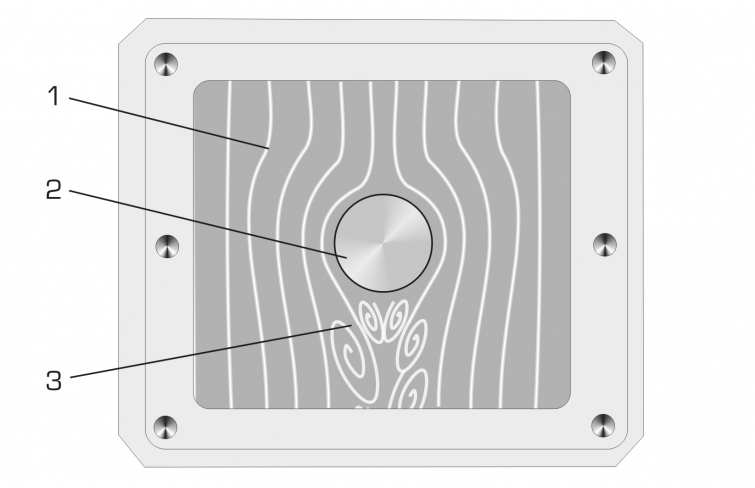

![Priebeh prúdenia okolo valca: 1 prúdnice, 2 vlečné teleso, 3 oddelené prúdenie s turbulenciou](/images/datasheet/818/HM-225.08-Visualisation-of-streamlines-products_list_small-gunt-818-zeichnung_einzelheit_1.jpg)

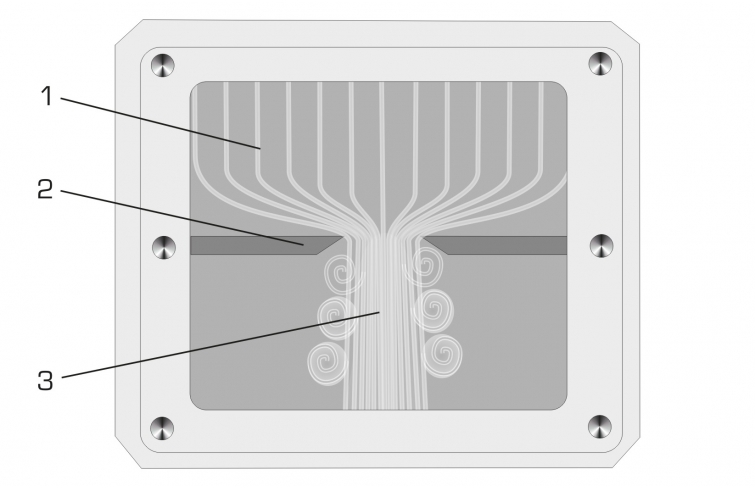

![Vzor prúdenia cez clonu: 1 prúdnice, 2 clona, 3 zúžené prúdenie v strede, turbulencia na okraji](/images/datasheet/818/HM-225.08-Visualisation-of-streamlines-products_list_small-gunt-818-zeichnung_einzelheit_2.jpg)
