ET 210 Základy veterných elektrární
- veterná elektráreň s premenlivou rýchlosťou
- nastavenie listu rotora a uhla natočenia
- schopnosť siete: pozorovať, získavať, analyzovať experimenty prostredníctvom vlastnej siete zákazníka
- premena kinetickej energie na elektrickú energiu
- regulácia výkonu pomocou
- nastavenie rýchlosti
- nastavenie listov rotora
- správanie v prípade šikmého prúdenia
- zaznamenávanie charakteristických diagramov
- určenie výkonového koeficientu
- v závislosti od pomeru otáčok hrotu a uhla nastavenia listu rotora
- ako funkcia pomeru špičky a rýchlosti a uhla vybočenia
- porovnanie rôznych tvarov listov rotora
- GUNT E-Learning
- multimediálny online kurz o základoch veternej energie
- učenie nezávislé od času a miesta
- prístup cez internetový prehliadač
- kontrolovať cielené preskúmanie cieľov vzdelávania
1 experimentálna jednotka, 1 softvér GUNT + kábel USB
1 sada príslušenstva, 1 sada inštruktážneho materiálu
V moderných veterných elektrárňach sa výkon vetra prispôsobuje meniacim sa veterným podmienkam. V oblasti silného vetra je výkon obmedzený na ochranu turbíny. Na to slúži nastavenie listov rotora. Nastavením uhla sa tým menia sily pôsobiace na list rotora. V normálnom rozsahu vetra je spotreba energie optimalizovaná pomocou generátorových systémov s premenlivou rýchlosťou.
ET 210 demonštruje veternú elektráreň s nastavovaním listov rotora a generátorom s premenlivou rýchlosťou. Veterná elektráreň stojí na veži vo veternom tuneli. Prúd vzduchu je generovaný ventilátorom s nastaviteľnou rýchlosťou. Usmerňovač toku zaisťuje konzistentný tok s nízkou turbulenciou. Trojlistý rotor poháňa generátor priamo.
Na priblíženie sa k rôznym pracovným bodom je možné nastaviť cieľovú rýchlosť rotora. Na zmenu uhla nastavenia listov rotora sa používa servomotor. Uhol medzi osou rotora a smerom vetra (uhol natočenia) je možné nastaviť pomocou ručného kolieska.
Rýchlosť rotora je presne meraná Hallovými snímačmi zabudovanými v generátore. Rýchlosť vetra sa meria horizontálne nastaviteľným snímačom rýchlosti vetra, takže je možné zaznamenať priemernú rýchlosť vetra nad povrchom rotora. Uhol natočenia sa meria uhlovým snímačom. Obsluha a riadenie experimentálnej jednotky sa vykonáva cez PC (nie je súčasťou dodávky) so softvérom GUNT pripojeným cez USB rozhranie. Sieťový softvér GUNT umožňuje pozorovať, získavať a analyzovať experimenty na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete zákazníka len s jednou licenciou. Softvér GUNT vypočíta prevedený elektrický výkon, krútiaci moment generátora a parametre špecifické pre systém.
Listy rotora je možné jednoducho vymeniť. Veterný tunel je počas experimentov zatvorený, aby sa zabezpečilo, že experimenty prebehnú bezpečne. Blokovanie na priehľadnom ochrannom kryte a systém inteligentného vypínania, ktorý vypne ventilátor aerodynamického tunela v prípade zistenia nadmerného prúdu alebo nadmernej rýchlosti, zaisťujú bezpečnú prevádzku.
Objednávacie číslo: 061.21000
Špecifikácia
- veterná elektráreň s nastavením listu rotora a nastavením uhla vybočenia
- diaľkové vzdelávanie: podrobný e-learningový kurz o základoch veternej energie dostupný online
- bezprevodová veterná elektráreň s 3-listovým rotorom
- generátorový systém s premenlivou rýchlosťou
- regulácia výkonu pomocou nastavenia listov rotora
- vymeniteľné lopatky rotora
- ventilátor s nastaviteľnou rýchlosťou vytvára požadovaný prietok vzduchu
- rýchlosť vetra, rýchlosť rotora a uhol natočenia sa merajú pomocou snímačov
- ovládanie a ovládanie cez PC so softvérom GUNT a ovládacími prvkami experimentálnej jednotky
- bezpečnostné prvky: blokovanie na dverách, inteligentný systém vypínania
- sieťové možnosti: pozorovanie, získavanie, analyzovanie experimentov na ľubovoľnom počte pracovných staníc so softvérom GUNT prostredníctvom vlastnej siete LAN /WLAN zákazníka
- Softvér GUNT cez USB pod Windows 10
Technické dáta
Veterná elektráreň
- Ø rotora: 0,3m
- počet listov rotora: 3
- menovitý elektrický výkon: cca. 6W
- menovitá rýchlosť vetra: 10 m/s
- menovité otáčky: 2865min -1
- navrhnutý pomer otáčok hrotu: 4,5
- nastavenie listov rotora: -5…35°
- hmotnosť: cca. 1,6 kg
- gondola: DxŠxV: cca. Rozmery 270 x 65 x 90 mm
Generátor
- menovité napätie: 12V
- menovitý prúd: 2,02A
Listy rotora
- 3x rovný profil listu rotora
- 3x optimalizovaný profil listu rotora
Aerodynamický tunel: Ø 400 mm
Axiálny ventilátor
- max. objemový prietok: 6860m 3 /h
- max. príkon: 1,1kW
Meracie rozsahy
- rýchlosť vetra: 1…15 m/s
- rýchlosť: 0…4000 min -1
- prúd: ±2,02A
- uhol natočenia: ±40°
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1240x800x1330 mm; Hmotnosť: cca. 143 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 061.21000
![Veterné turbíny](/images/wissen_thumbs/197_en-GB.jpg)
![Turbíny](/images/wissen_thumbs/184_en-GB.jpg)
![Turbíny na plynné kvapaliny](/images/wissen_thumbs/185_en-GB.jpg)
![ET 210 Základy veterných elektrární](/images/wissen_thumbs/441_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)

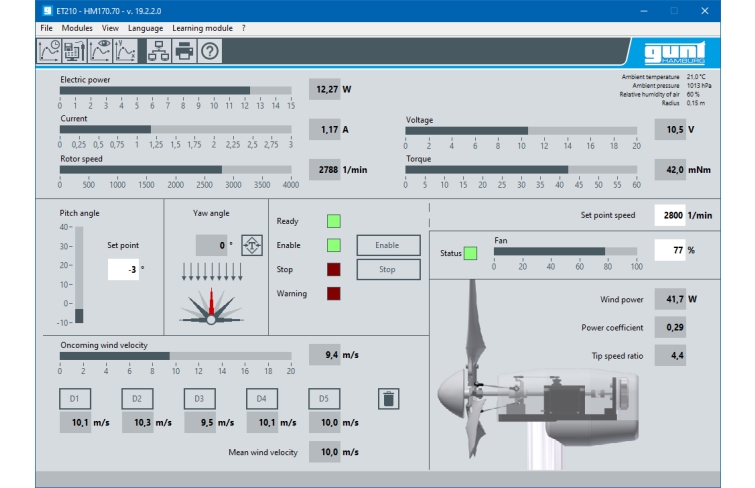

![Snímka obrazovky softvéru](/images/datasheet/1676/ET-210-Fundamentals-of-wind-power-plants-products_list_small-gunt-1676-add_1.png)

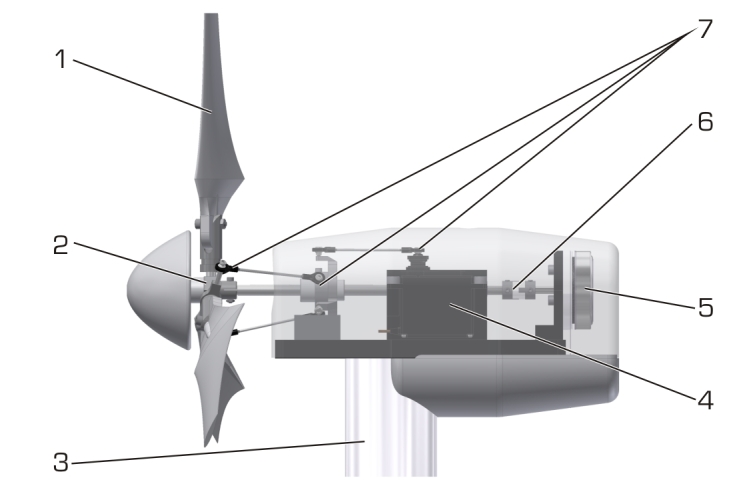

![Nastavenie veternej elektrárne 1 list rotora, 2 náboj, 3 veža, 4 servomotor, 5 generátor, 6 spojka, 7 nastavenie listov rotora](/images/datasheet/1676/ET-210-Fundamentals-of-wind-power-plants-products_list_small-gunt-1676-add_2.jpg)

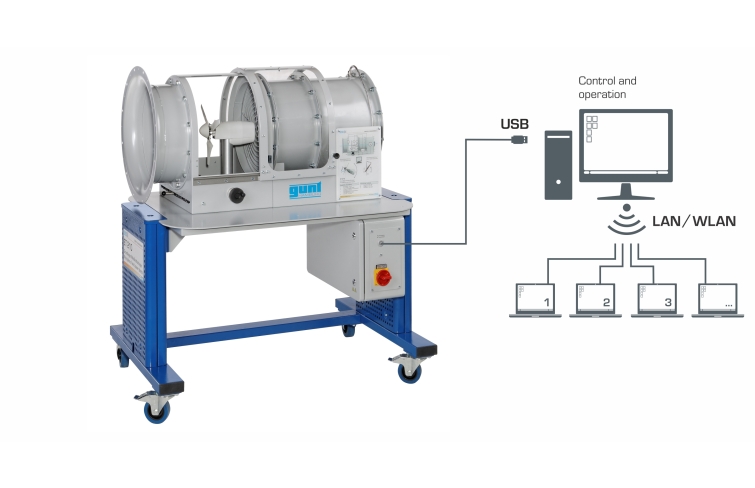

![Sieťový softvér GUNT: ovládanie a ovládanie cez 1 PC. Pozorovanie, získavanie, analýza experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete LAN/WLAN zákazníka.](/images/datasheet/1676/ET-210-Fundamentals-of-wind-power-plants-products_list_small-gunt-1676-foto_totale.jpg)

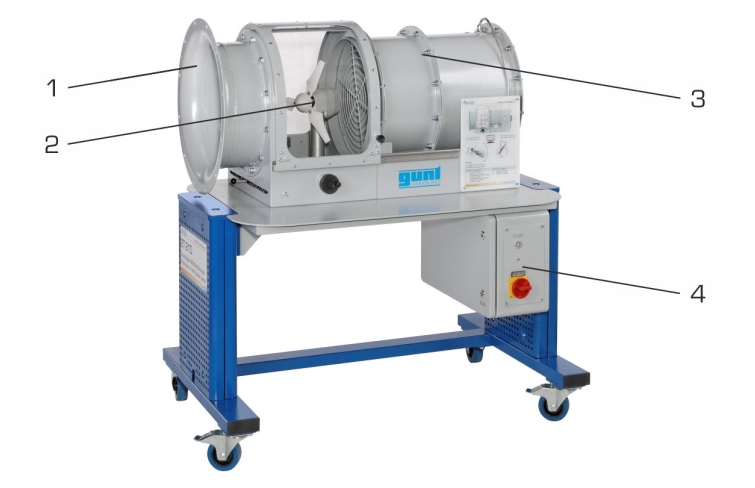

![1 vstupný obrys, 2 experimentálne časti, 3 aerodynamický tunel, 4 spínacia skrinka](/images/datasheet/1676/ET-210-Fundamentals-of-wind-power-plants-products_list_small-gunt-1676-zeichnung.jpg)

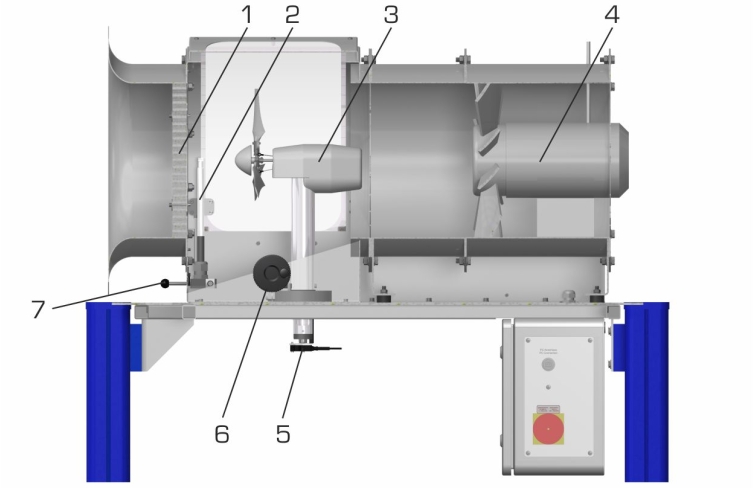

![1 usmerňovač prúdenia, 2 snímače rýchlosti vetra, 3 veterné elektrárne, 4 ventilátory, 5 snímačov uhla natočenia, 6 ručných kolies, 7 pák](/images/datasheet/1676/ET-210-Fundamentals-of-wind-power-plants-products_list_small-gunt-1676-zeichnung_einzelheit_1.jpg)

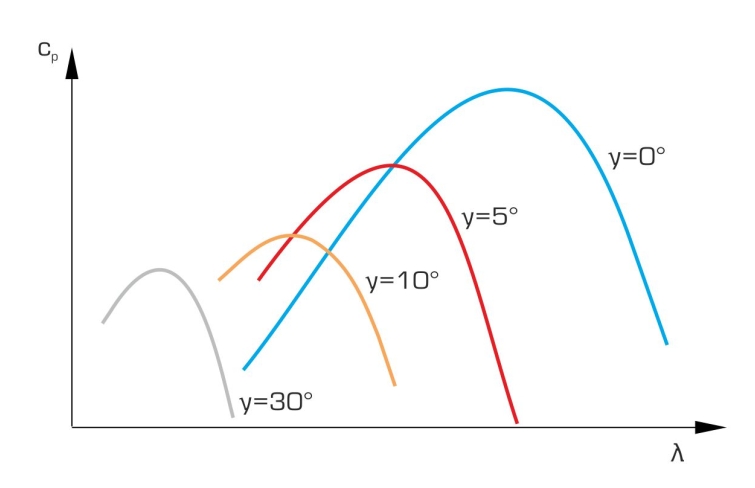

![Koeficient výkonu prostredníctvom pomeru špičky a rýchlosti pri rôznych uhloch listov rotora a konštantnej rýchlosti vetra](/images/datasheet/1676/ET-210-Fundamentals-of-wind-power-plants-products_list_small-gunt-1676-zeichnung_einzelheit_2.jpg)
