HM 210 Charakteristické premenné radiálneho ventilátora

HM 210 Charakteristické premenné radiálneho ventilátora

  • vyšetrenie radiálneho ventilátora a stanovenie charakteristických veličín
  • stanovenie prietoku cez irisovú clonu alebo Venturiho dýzu
  • rôzne manometre s kvapalinovým stĺpcom merajú diferenčný tlak s rôznou presnosťou
  • nastavenie a princíp radiálneho ventilátora
  • vykresľovanie charakteristík ventilátora a systému

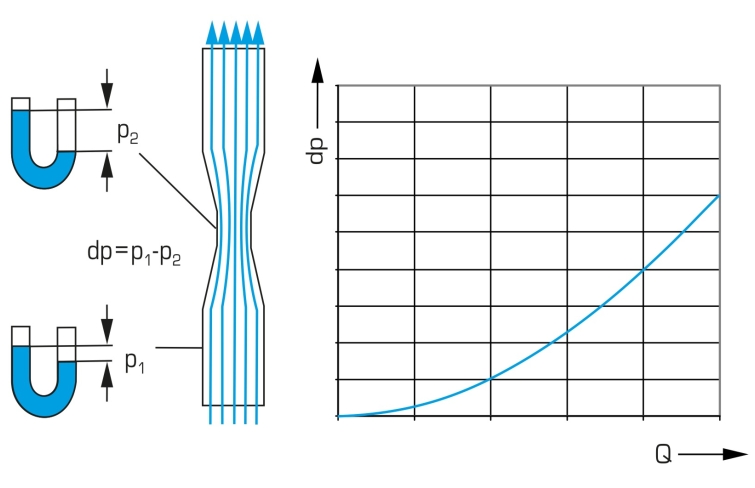

  • metódy merania prietoku založené na metóde diferenčného tlaku s použitím:
    • irisová clona
    • Venturiho tryska
    • porovnanie oboch metód merania
  • oboznámenie sa s rôznymi diferenčnými tlakomermi
  • určenie efektívnosti

1 tréner
1 Venturiho tryska
1 irisová clona
1 sada príslušenstva
1 sada inštruktážneho materiálu

Ventilátory sú kľúčovými komponentmi ventilačných systémov, ktoré zabezpečujú vetranie, chladenie, sušenie alebo pneumatickú dopravu. Pre optimálny návrh takýchto systémov je dôležité poznať charakteristické veličiny ventilátora.

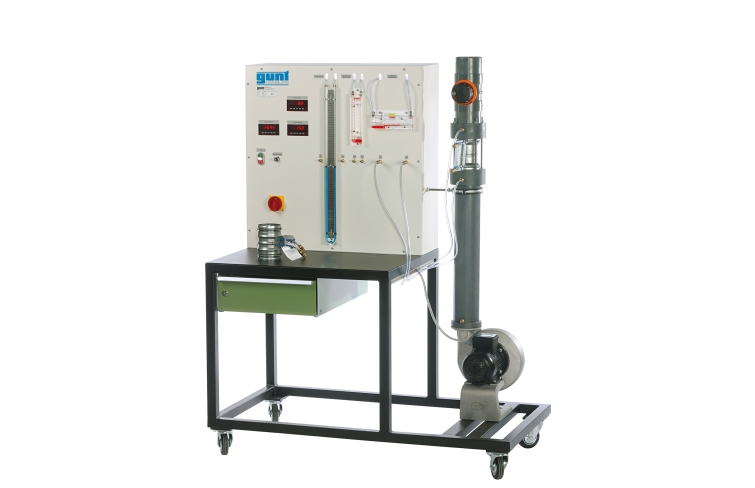

HM 210 skúma radiálny ventilátor. Tento trenažér určuje vzájomné závislosti medzi hlavou a prietokom, ako aj vplyv rýchlosti ventilátora na hlavu a prietok.

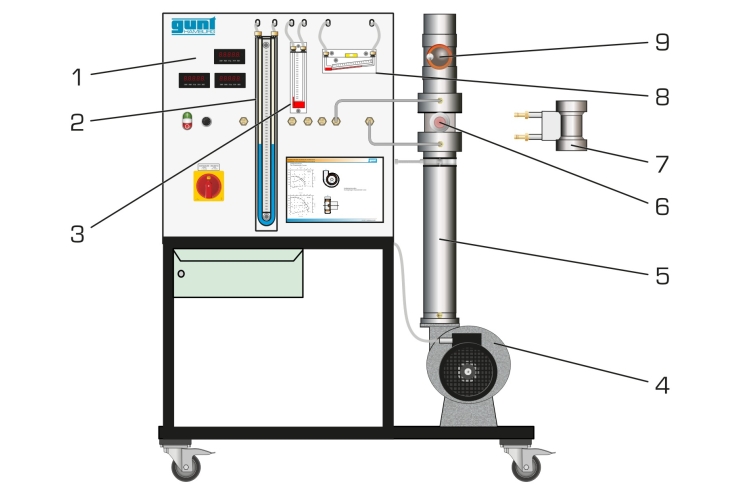

Radiálny ventilátor nasáva vzduch axiálne z okolitého prostredia. Vysokorýchlostný rotujúci rotor urýchľuje vzduch smerom von. Vysoká rýchlosť na výstupe z rotora sa čiastočne premieňa na tlakovú energiu v špirálovom kryte. Vertikálna časť potrubia je pripojená k špirálovému krytu. Do časti potrubia je vložená Venturiho tryska na meranie prietoku a škrtiaci ventil na nastavenie prietoku. Voliteľne je možné použiť irisovú clonu. Jeho variabilný prierez umožňuje súčasné nastavenie a určenie prietoku. Efektívne tlaky na výpočet prietoku sa odčítajú z manometrov s kvapalinovým stĺpcom. Hlava radiálneho ventilátora sa tiež meria kvapalinovými stĺpcovými manometrami. K dispozícii je U-rúrkový manometer, jednorúrkový manometer a sklonený tubusový manometer s odstupňovanými meracími rozsahmi.

Na nastavenie otáčok ventilátora sa používa frekvenčný menič. Rýchlosť, krútiaci moment a kapacita elektrického výkonu sa zobrazujú digitálne. To umožňuje energetické analýzy a umožňuje určiť účinnosť ventilátora.

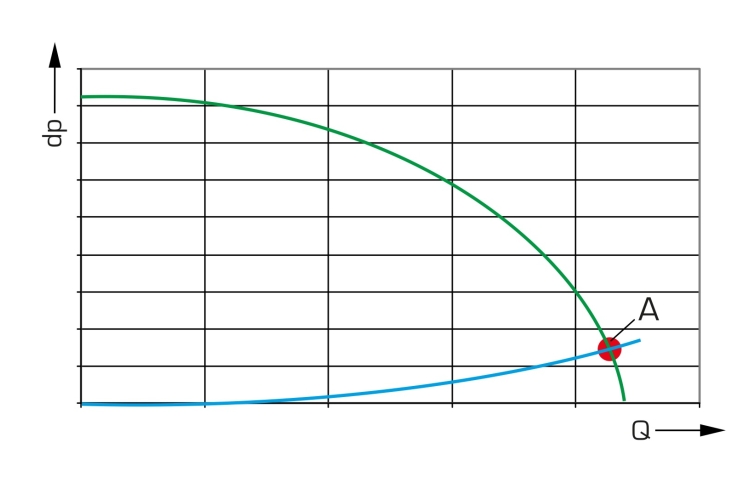

Charakteristická krivka systému sa určuje zaznamenávaním charakteristických premenných pri konštantnom nastavení škrtiacej klapky, ale pri meniteľných otáčkach. Skúma sa interakcia ventilátora a systému v prevádzkovom bode – takzvané dimenzovanie systému.

Objednávacie číslo: 070.21000

Špecifikácia
  1. radiálny ventilátor ako turbostroj
  2. irisovou membránou alebo Venturiho tryskou na určenie prietoku prostredníctvom rozdielu tlaku
  3. nastavenie rýchlosti frekvenčným meničom
  4. U-rúrkový manometer, jednorúrkový manometer a manometer so sklonenou rúrkou merajú diferenčný tlak
  5. prietok vzduchu v časti potrubia nastaviteľný škrtiacim ventilom alebo irisovou membránou
  6. otáčky, krútiaci moment a kapacita elektrického výkonu digitálne zobrazené
Technické dáta

Radiálny ventilátor

  • max. príkon: 370W
  • max. tlakový rozdiel: 860Pa
  • max. objemový prietok: 4 m 3 /min
  • menovité otáčky: 3000min -1
  • rozsah otáčok: 1000…3000min -1

Irisová clona nastaviteľná v 6 stupňoch

  • priemer: 40…70 mm
  • k=1,8….7,8

Venturiho tryska

  • priemer prívodu vzduchu: 100 mm
  • priemer hrdla rúry: 80 mm
  • k = 7,32


Meracie rozsahy
  • Diferenčný tlak:
    • 30…0…30 mbar (manometer v tvare U)
    • 0…15 mbar (jednotrubkový manometer)
    • 0…50Pa (manometer so sklonenou trubicou)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1300x720x1640 mm
Hmotnosť: cca. 123 kg

Objednávacie číslo: 070.21000
