HM 215 Dvojstupňový axiálny ventilátor

HM 215 Dvojstupňový axiálny ventilátor

  • dva axiálne ventilátory v sériovej konfigurácii alebo v samostatnej prevádzke
  • trojotvorová sonda na určenie profilu tlaku a rýchlosti
  • určenie charakteristiky ventilátora
  • sériová konfigurácia alebo individuálna prevádzka axiálnych ventilátorov
  • stanovenie energetickej bilancie
  • stanovenie rozloženia radiálneho tlaku a rýchlosti na systéme rotora a rozvádzacích lopatiek pomocou sondy
  • vplyv polohy čepele

1 tréner s 2 ventilátormi
1 ohyb potrubia
1 meracie zariadenie
1 sada meracej hadice s rýchlospojkami
1 CD so softvérom GUNT + USB kábel
1 sada inštruktážneho materiálu

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér HM 215W Web Access

Axiálne ventilátory sú v závodoch zapojené do série na zvýšenie tlaku. Teoreticky zapojenie dvoch ventilátorov do série zdvojnásobí zvýšenie tlaku.

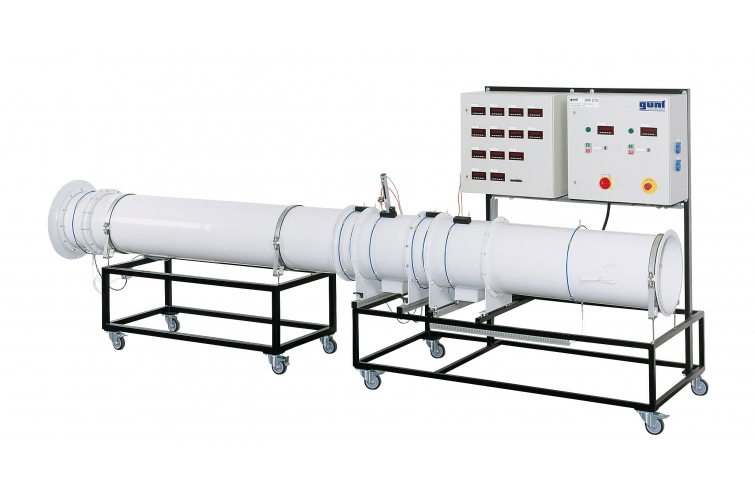

Trenažér HM 215 umožňuje vyšetrovanie dvojstupňového axiálneho ventilátora. Na určenie rozloženia tlaku a rýchlosti sa používa merací prístroj.

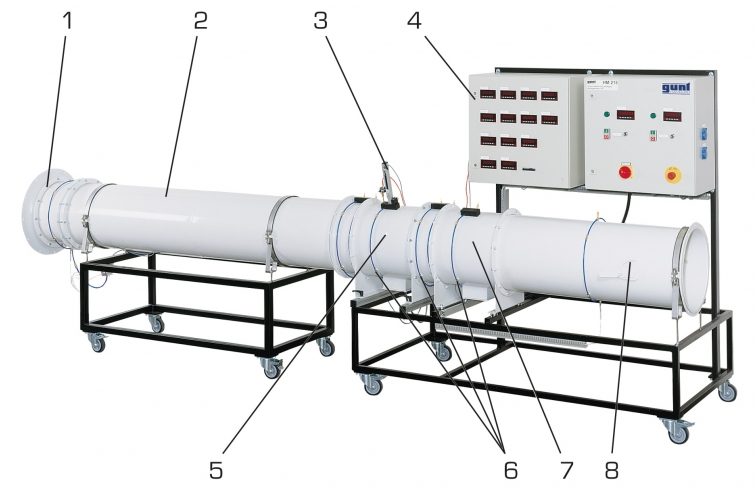

Súčasťou trenažéra je meracia časť s dvoma rovnakými axiálnymi ventilátormi. Starostlivo navrhnutý obrys trysky a usmerňovač prúdenia na vstupe vzduchu zaisťujú rovnomerné rozloženie rýchlosti s malými turbulenciami v meracej časti. Rotory sú vybavené individuálne nastaviteľnými lopatkami na zmenu uhla nábehu. Ventilátory sú vybavené systémom výstupných vodiacich lopatiek. Tieto vodiace mechanizmy presmerujú moment hybnosti výtoku v axiálnom smere a umožňujú zvýšenie tlaku. Voliteľne môže byť inštalovaný potrubný oblúk na otáčanie prietoku na výstupe z meracej časti. Jeden z ventilátorov je možné odobrať z meracej časti, aby bolo možné študovať zostávajúci ventilátor v individuálnej prevádzke.

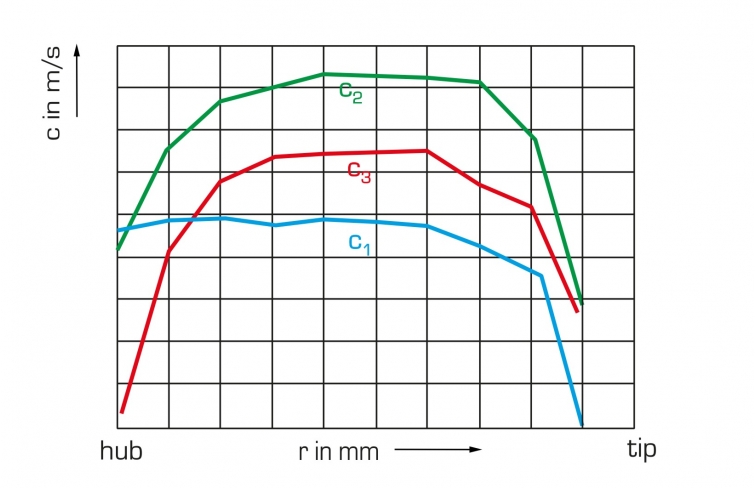

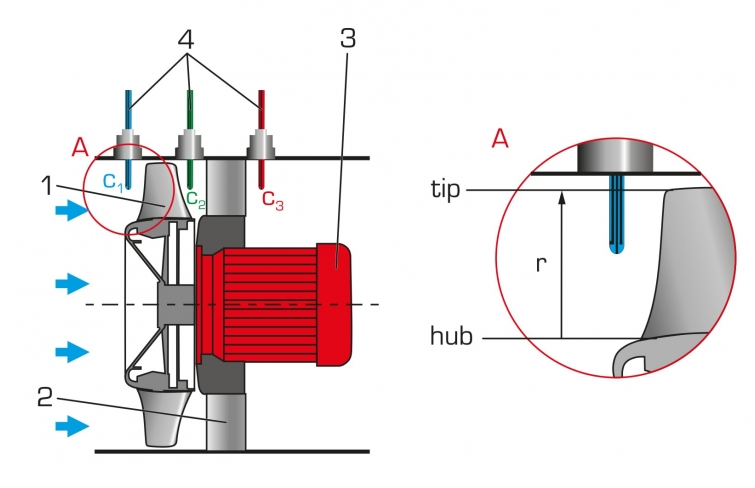

V meracej časti sú meracie prípojky na detekciu rozdielu tlakov a teplôt. Prietok sa meria cez vstupnú dýzu. Diferenčný tlak a uhol nábehu sa zisťujú radiálne na rotoroch a systémoch vodiacich lopatiek pomocou 3-otvorovej sondy. To umožňuje zobrazenie rôznych profilov tlaku a rýchlosti. Namerané hodnoty sa čítajú z digitálnych displejov a zároveň môžu byť prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 070.21500

Špecifikácia
  1. preskúmať dvojstupňový axiálny ventilátor
  2. 2 identické jednostupňové ventilátory v sériovej konfigurácii alebo samostatnej prevádzke
  3. individuálne nastaviteľné čepele
  4. ventilátory s premenlivými otáčkami cez frekvenčný menič
  5. tryska a usmerňovač prúdenia s optimalizovaným prúdením pre hladký prúd s nízkou turbulenciou
  6. prietok vzduchu v potrubnej časti je možné nastaviť pomocou škrtiacej klapky
  7. voliteľný ohyb potrubia na výstupe pre vychýlenie prietoku
  8. meracie zariadenie s trojotvorovou sondou na určenie diferenčného tlaku na rotore a systéme vodiacich lopatiek
  9. snímače tlaku a teploty pred a za každým ventilátorom
  10. objemový prietok meraný cez vstupnú trysku
  11. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

2 ventilátory

  • menovitý výkon hnacieho motora: 3,45 kW
  • max. tlakový rozdiel: 798Pa
  • rýchlosť: 0…2850 min -1
  • Nastaviteľný uhol čepele až do 39°

Vnútorný priemer meracej časti: 400 mm


Meracie rozsahy
  • teplota: 0…100°C
  • diferenčný tlak: ±25 mbar
  • radiálna poloha sondy: 100…200 mm

400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy

Rozmery a hmotnosť

DxŠxV bez vývodu potrubia: 4325x970x1800mm
Dĺžka s výstupom potrubia: 5225 mm
Hmotnosť: cca. 250 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Objednávacie číslo: 070.21500
