HM 112 Tréningový systém: mechanika tekutín
- metódy merania prietoku a tlaku
- funkcia trysky, ústia, Venturiho trysky
- straty v dôsledku ohybov a uhlov potrubia, zmeny prierezu a uzatváracích ventilov a armatúr
- stanovenie koeficientov trenia potrubia a koeficientov odporu
- otváracie charakteristiky v uzatváracích ventiloch a armatúrach
1 tréner
1 sada meracích predmetov
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
- rozsiahle možnosti základných experimentov v mechanike tekutín
- rôzne časti potrubia s rôznymi prvkami potrubia
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér HM 112W Web Access
Ostatné príslušenstvo
HM 110.01 Súprava meracích predmetov, mosadz
Poznatky o prúdení v potrubných systémoch majú široké praktické využitie v mnohých oblastiach. Keď voda preteká potrubným systémom, vnútorné trenie a trenie potrubia spôsobujú tlakové straty. Straty tlaku v kvapaline sú priamo závislé od odporov a rýchlosti prúdenia.
Trenažér HM 112 umožňuje rôzne experimenty na meranie prietoku a tlaku a určovanie tlakových strát a tlakových kriviek v rôznych prvkoch potrubia. Namerané hodnoty sa analyzujú pomocou dodávaného softvéru GUNT . Charakteristiky je možné jednoducho zaznamenať a analyzovať priamo na PC.
Trenažér obsahuje šesť rôznych, vodorovne usporiadaných častí potrubia, ktoré umožňujú skúmať vplyv materiálu potrubia, priemeru a zmien prierezu a smeru na tlakovú stratu. Meracie predmety, ako sú ventily, sitá, Venturiho dýza, Pitotova trubica alebo prietokomer s clonou alebo meracia dýza, môžu byť použité v inej časti potrubia. Aby boli funkcie dobre viditeľné, niektoré meracie objekty sú priehľadné. Ďalšie meracie objekty sú dostupné ako súprava ( HM 110.01 ) na rozšírenie rozsahu experimentov.
Trenažér je možné prevádzkovať nezávisle od vodovodnej siete a je vybavený čerpadlom a nádržou na vodu. Súčasťou trenažéra je rotameter na určenie prietoku. Miesta merania tlaku sú umiestnené bezprostredne pred a za meranými objektmi. Tieto sú navrhnuté ako prstencové komory, ktoré zaisťujú presné meranie tlaku. Na meranie tlaku je k dispozícii päť rôznych tlakomerov s analógovým alebo digitálnym displejom.
V závislosti od metódy merania možno namerané hodnoty odčítať z analógového manometra alebo digitálnych displejov. Namerané hodnoty sa prenášajú priamo do PC cez USB . Súčasťou je softvér na zber údajov.
Objednávacie číslo: 070.11200
Špecifikácia
- tréner experimentov v mechanike tekutín
- vymeniteľné meracie predmety, čiastočne priehľadné: uhlový sedlový ventil, membránový ventil, guľový ventil, spätný ventil, sitko, Pitotova trubica, Venturiho dýza, prietokomer s clonou a meracia dýza
- rôzne časti potrubia
- presné meranie tlaku pomocou prstencových komôr
- meranie diferenčného tlaku pomocou trubicových manometrov
- meranie prietoku pomocou rotametra
- digitálny displej pre tlak a diferenčný tlak
- Softvér GUNT na zber dát cez USB pod Windows 10
- k dispozícii doplnková sada meracích objektov HM 110.01
Technické dáta
Pumpa
- príkon: 0,37kW
- max. prietok: 4,5 m 3 /h
- max. výška: 28,5 m
Zásobník: 55L
Časť potrubia pre vymeniteľné meracie objekty
- 32x1,8mm, PVC
3 rovné rúrkové časti, dĺžka: 1000 mm
- ½”, St, pozinkovaný
- 18x1mm, Cu
- 20x1,5mm, PVC
Potrubie, PVC
- postupná kontrakcia, Ø: 20x1,5…16x1,2mm
- postupné zväčšovanie, Ø: 20x1,5…32x1,8mm
- s uhlom potrubia 90°/ ohybom potrubia, Ø: 20x1,5mm
Trubicový manometer: 2x 2 trubice, 1x 6 trubíc
Meracie rozsahy
- diferenčný tlak: 1x 0…200 mbar
- tlak:
- 6x 0…390 mmWC
- 4x 0…600 mmWC
- prietok: 1x 0,2…2,5m 3 /h
- teplota: 1x 0…60°C
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2220x820x1980 mm
Hmotnosť: cca. 250 kg
Vyžaduje sa pre prevádzku
Odporúča sa PC s Windows
Objednávacie číslo: 070.11200
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Prietok v potrubiach a armatúrach](/images/wissen_thumbs/175_en-GB.jpg)
![Vzdialené učenie - softvér schopný siete: pripojenie pre zariadenia s portom USB](/images/wissen_thumbs/524_en-GB.jpg)
![Vzdialené vzdelávanie – GU 100 Web Access Box](/images/wissen_thumbs/523_en-GB.jpg)
![Mechanika tekutín, pokročilý návrh laboratória](/images/wissen_thumbs/258_en-GB.jpg)

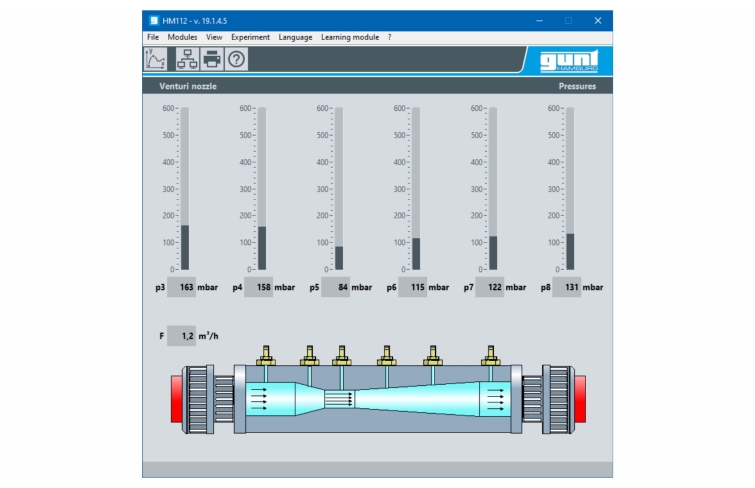

![Snímka obrazovky softvéru: tlak vo Venturiho tryske](/images/datasheet/527/HM-112-Fluid-mechanics-trainer-products_list_small-gunt-527-add_1.jpg)

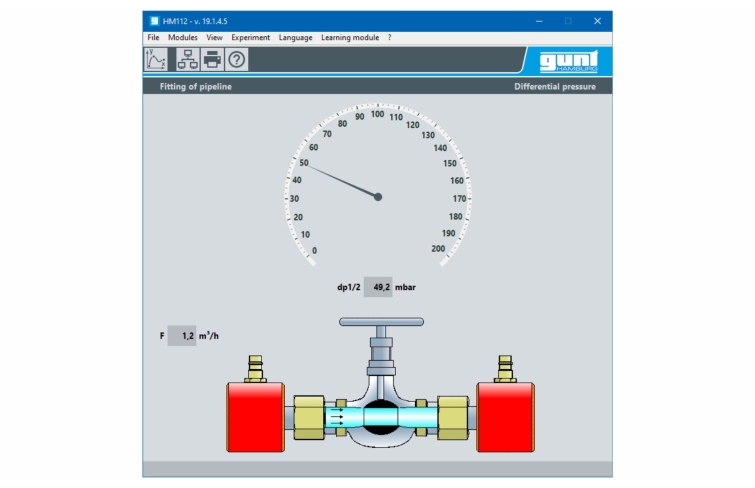

![Snímka obrazovky softvéru: diferenčný tlak v armatúre potrubia](/images/datasheet/527/HM-112-Fluid-mechanics-trainer-products_list_small-gunt-527-add_2.jpg)
![GU 100 Web Access Box](/images/datasheet/527/HM-112-GU-100-Web-Access-Box-products_list_small-gunt-527-foto_totale.jpg)
![HM 112W Web Access Software](/images/datasheet/527/HM-112-HM-112W-Web-Access-Software-products_list_small-gunt-527-foto_totale.jpg)
![HM 110.01 Sada meracích predmetov, mosadz](/images/datasheet/527/HM-112-HM-110.01-Set-of-measuring-objects-brass-products_list_small-gunt-527-foto_totale.jpg)

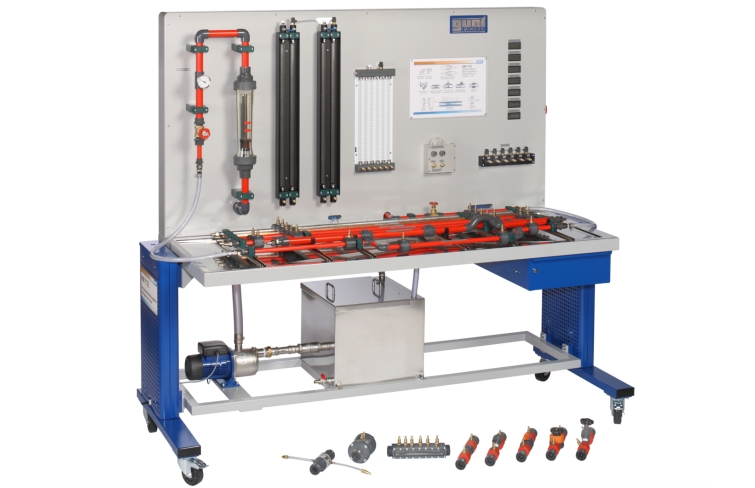

![](/images/datasheet/527/HM-112-Fluid-mechanics-trainer-products_list_small-gunt-527-foto_totale.jpg)

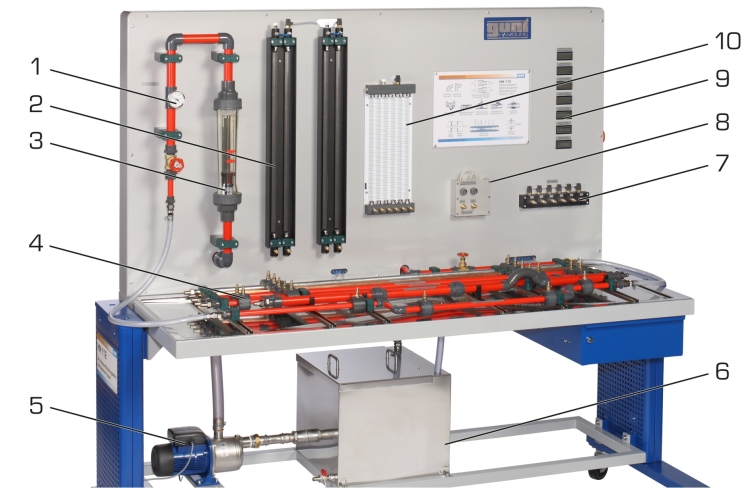

![1 teplomer, 2 dvojrúrkový manometer, 3 rotameter, 4 rôzne časti potrubia, 5 čerpadiel, 6 zásobníkov, 7 tlakových snímačov, 8 diferenčných tlakomerov, 9 digitálnych indikátorov tlaku, 10 6 trubicových manometrov](/images/datasheet/527/HM-112-Fluid-mechanics-trainer-products_list_small-gunt-527-zeichnung.jpg)

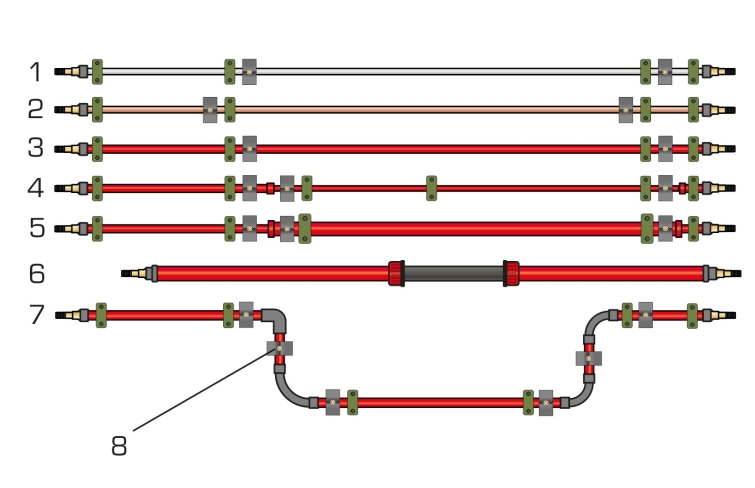

![Znázornenie častí potrubia: 1 oceľová rúrka, 2 medená rúrka, 3 rúrka z PVC, 4 zúženie v priereze, 5 zväčšenie v priereze, 6 meracia časť na uchytenie meraných predmetov, 7 ohybov rúr a uhlov rúr, 8 meracích bodov s prstencovou komorou](/images/datasheet/527/HM-112-Fluid-mechanics-trainer-products_list_small-gunt-527-zeichnung_einzelheit_1.jpg)

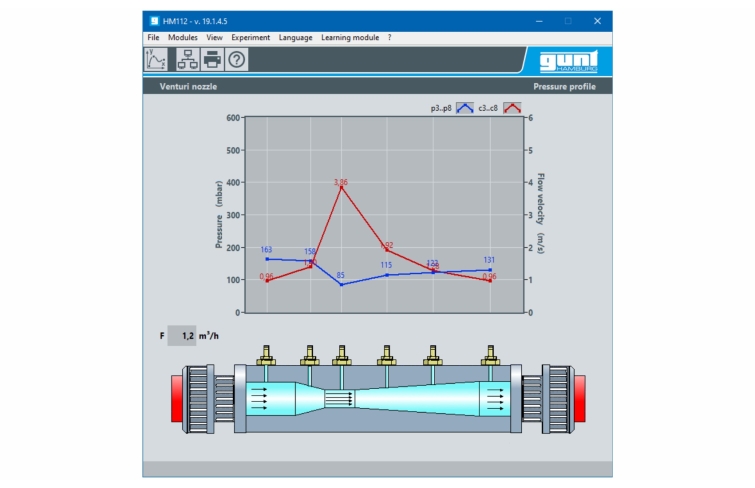

![Snímka obrazovky softvéru: krivka tlaku a rýchlosti vo Venturiho dýze](/images/datasheet/527/HM-112-Fluid-mechanics-trainer-products_list_small-gunt-527-zeichnung_einzelheit_2.jpg)
