HM 220.01 Venturiho trubica
- skúmanie rovnice kontinuity a Bernoulliho princíp
- stanovenie dynamického tlaku
- výpočet rýchlosti prúdenia
- znázornenie tlakovej krivky v závislosti od plochy prierezu
1 experimentálna jednotka
1 sada inštruktážneho materiálu
- príslušenstvo pre experimentálny závod HM 220
- skúmanie rovnice kontinuity a Bernoulliho princíp
požadovaný
HM 220 Experimentálne zariadenie prúdenia vzduchu
Základy mechaniky tekutín zahŕňajú Bernoulliho princíp a rovnicu kontinuity. Rovnica kontinuity hovorí, že rýchlosť prúdenia v ustálenom, nestlačiteľnom prúdení bez trenia je nepriamo úmerná ploche prierezu. Súčet statického a dynamického tlaku je pri ustálenom prúdení podľa Bernoulliho princípu konštantný. Zmena plochy prierezu vedie k zodpovedajúcej zmene statického tlaku. Tieto fyzikálne zákony umožňujú vypočítať dynamický tlak a rýchlosť prúdenia nestlačiteľnej tekutiny pri ustálenom prúdení.
Použitie Venturiho trubice HM 220.01 v experimentálnom zariadení HM 220 umožňuje jasne a prakticky vyhodnotiť a aplikovať rovnicu kontinuity a Bernoulliho rovnicu. Hlboké pochopenie zákonov je podporované pomocou názorných experimentov.
Príslušenstvo je umiestnené v meracej časti, aby sa vytvoril profil prietoku v tvare Venturiho prierezu. Statický tlak sa meria cez rôzne tlakové meracie body pozdĺž meracej časti a odčíta sa na manometri. Rozdiel k celkovému tlaku je dynamický tlak.
Objednávacie číslo: 070.22001
Špecifikácia
- Venturiho trubica na skúmanie rovnice kontinuity a Bernoulliho princípu
- šesť bodov merania tlaku pozdĺž meracieho úseku na meranie statického tlaku
- príslušenstvo pre experimentálny závod HM 220
Technické dáta
Venturiho trubica
- vnútorný priemer: 84,6…59 mm
- 6 bodov na meranie tlaku
Rozmery a hmotnosť
DxŠxV: 805x150x150 mm
Hmotnosť: cca. 4 kg
Objednávacie číslo: 070.22001
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 220 Experimentálne zariadenie s prietokom vzduchu](/images/datasheet/808/HM-220.01-HM-220-Air-flow-experimental-plant-products_list_small-gunt-808-foto_totale.jpg)

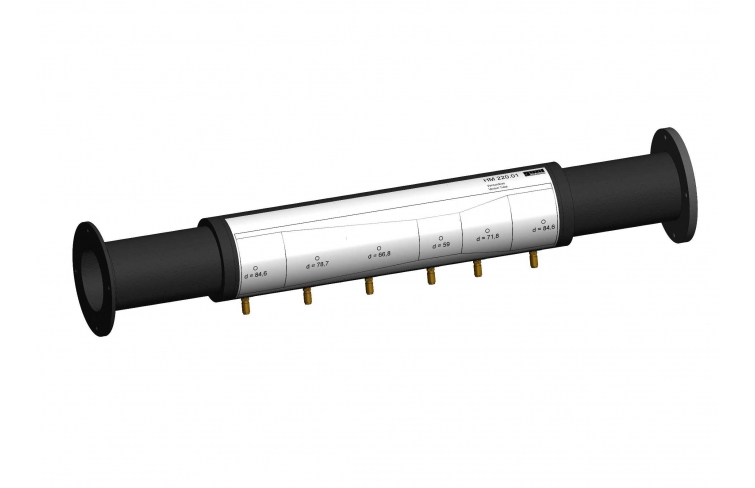

![](/images/datasheet/808/HM-220.01-Venturi-tube-products_list_small-gunt-808-foto_totale.jpg)

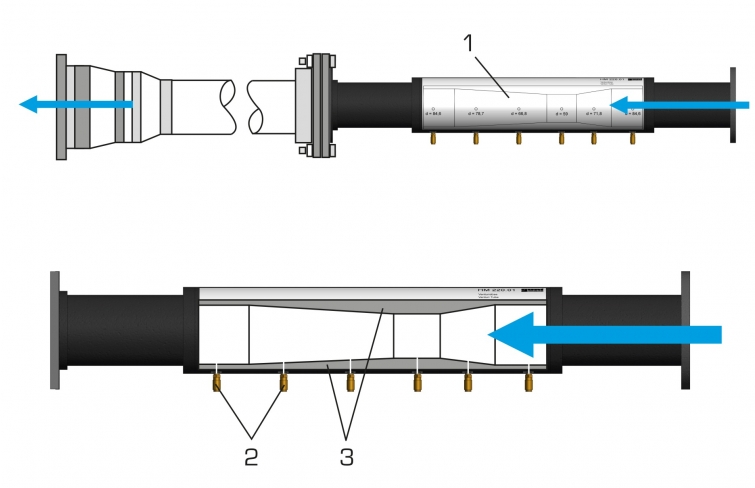

![1 Venturiho trubica, 2 tlakové meracie body, 3 Venturiho tvarovka](/images/datasheet/808/HM-220.01-Venturi-tube-products_list_small-gunt-808-zeichnung.jpg)

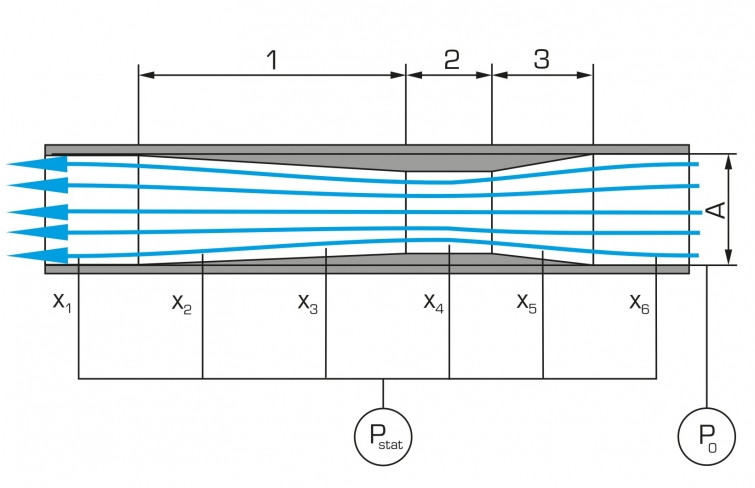

![Princíp merania Venturiho trubice: 1 divergentná časť, 2 najužší prierez, 3 konvergentná časť; Plocha prierezu, statický tlak Pstat, celkový tlak P0, x1 … x6 bodov merania tlaku](/images/datasheet/808/HM-220.01-Venturi-tube-products_list_small-gunt-808-zeichnung_einzelheit_1.jpg)

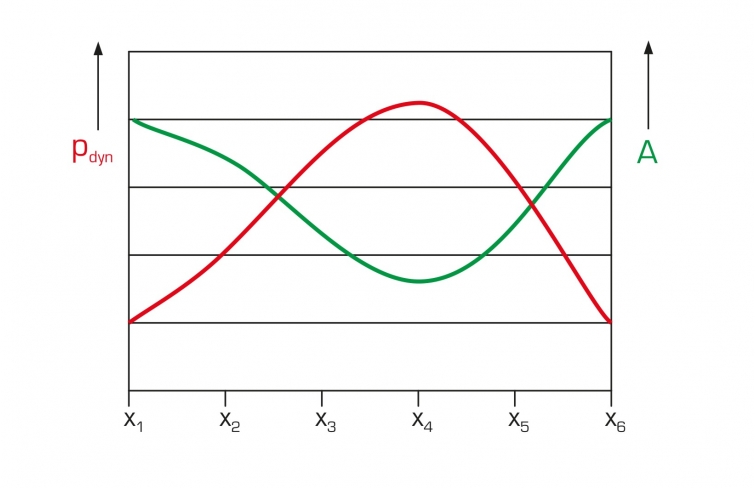

![Zmenšenie plochy prierezu vedie k zvýšeniu dynamického tlaku x1 … x6 tlakových meracích bodov, A prierezová plocha, pdyn dynamický tlak](/images/datasheet/808/HM-220.01-Venturi-tube-products_list_small-gunt-808-zeichnung_einzelheit_2.jpg)
