HM 240.06 Prenos tepla valcom pri priečnom prúdení
- v spojení s HM 240
- zaznamenávanie krivky ochladzovania
- stanovenie koeficientov prestupu tepla z krivky ochladzovania
1 rúra
1 valec
1 sada inštruktážneho materiálu
- nútená konvekcia na valci
- krivka chladenia a koeficient prestupu tepla
- príslušenstvo pre HM 240
požadovaný
HM 240 Princípy prúdenia vzduchu
Cieľom tohto základného experimentu je určiť koeficienty prestupu tepla, špecifický ukazovateľ, z krivky ochladzovania. Krivky chladenia opisujú teplotnú kompenzáciu medzi telesom a jeho okolím ako funkciu času.
V spojení s HM 240 , príslušenstvo HM 240.06 umožňuje zaznamenávať chladiacu krivku valca v prúde vzduchu. Súčasťou príslušenstva je rúra a medený valec. Veľký medený valec sa zahrieva v peci na približne 120 °C. Potom sa ohriaty valec umiestni do sacieho potrubia HM 240 a ochladí sa v prúde vzduchu.
Vo vnútri valca je namontovaný snímač teploty. Prenos tepla konvekciou na valci možno určiť z rýchlosti chladenia.
Experiment je možné vykonať pre rôzne prietoky. Namerané hodnoty sa analyzujú pomocou softvéru HM 240 .
HM 240.06 je súčasťou série, ktorá umožňuje experimenty na princípoch prúdenia nestlačiteľného vzduchu. Softvér na zber a vizualizáciu dát robí experimenty obzvlášť prehľadnými a umožňuje rýchle vykonávanie experimentov so spoľahlivými výsledkami.
Objednávacie číslo: 070.24006
Špecifikácia
- konvekčný prenos tepla valca v trubici na prúdenie vzduchu
- príslušenstvo pre HM 240
- medený valec s integrovaným snímačom teploty
- valec sa zahreje v peci na približne 120 °C
- rúra udržuje konštantnú teplotu
- zobrazenie a analýza nameraných hodnôt pomocou softvéru v HM 240
Technické dáta
Rúra
- vykurovací výkon: 100W
Valec
- materiál: meď
- dĺžka: 120 mm
- vonkajší priemer: 20 mm
Meracie rozsahy
- teplota: 0…200°C
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
Rozmery a hmotnosť
DxŠxV: (rúra): 270x260x160mm
Hmotnosť: cca. 5 kg
Objednávacie číslo: 070.24006
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Návrh laboratória vetrania a klimatizácie](/images/wissen_thumbs/254_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 240 Princípy prúdenia vzduchu](/images/datasheet/827/HM-240.06-HM-240-Principles-of-air-flow-products_list_small-gunt-827-foto_totale.jpg)

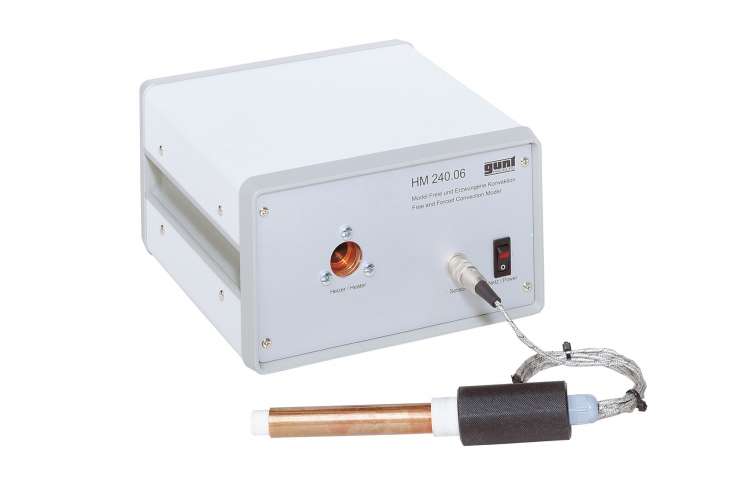

![Na obrázku je znázornená podobná jednotka](/images/datasheet/827/HM-240.06-Heat-transfer-at-a-cylinder-in-transverse-flow-products_list_small-gunt-827-foto_totale.jpg)

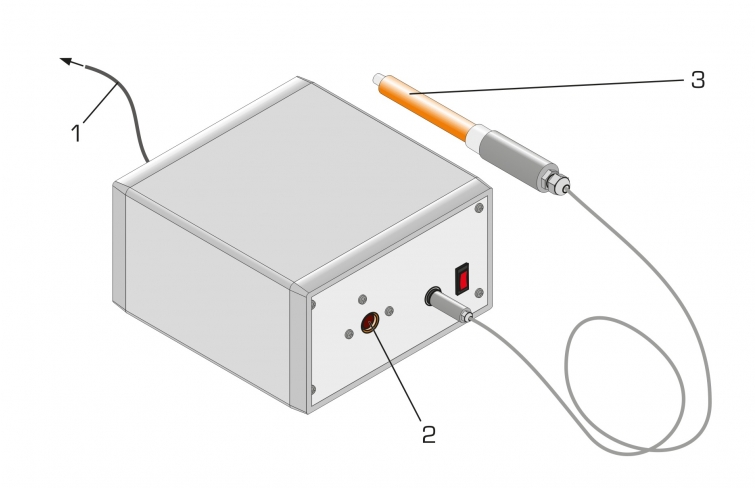

![1 prípojka na HM 240, 2 otváranie rúry, 3 medené valce](/images/datasheet/827/HM-240.06-Heat-transfer-at-a-cylinder-in-transverse-flow-products_list_small-gunt-827-zeichnung.jpg)

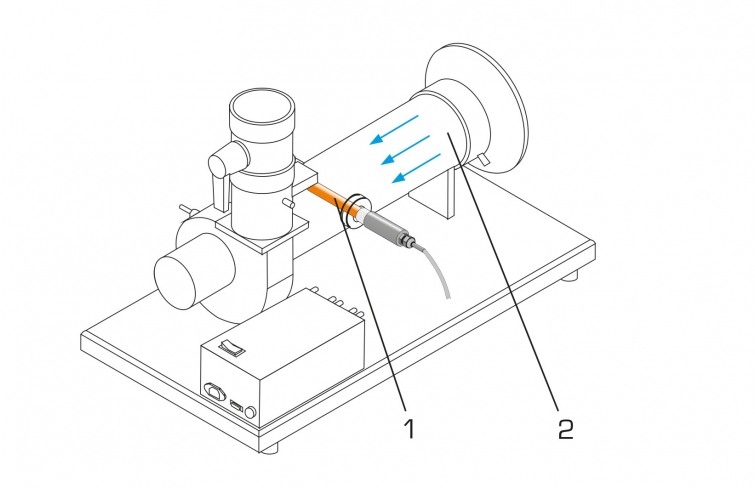

![Experimentálne nastavenie s HM 240 1 vyhrievaný valec od HM 240,06, 2 HM 240](/images/datasheet/827/HM-240.06-Heat-transfer-at-a-cylinder-in-transverse-flow-products_list_small-gunt-827-zeichnung_einzelheit_1.jpg)

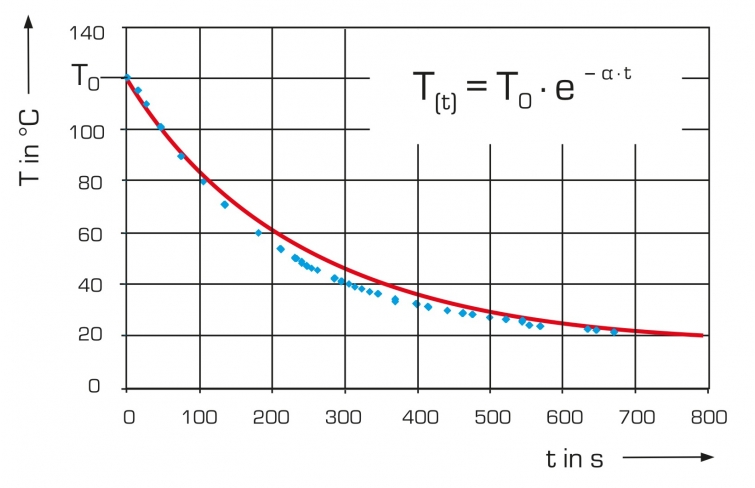

![Krivka chladenia valca: modrá: namerané hodnoty, červená: teoretická krivka chladenia; T teplota, t čas, α koeficient prestupu tepla, teplota T0 v čase t=0](/images/datasheet/827/HM-240.06-Heat-transfer-at-a-cylinder-in-transverse-flow-products_list_small-gunt-827-zeichnung_einzelheit_2.jpg)
